Co je temperovací pec? Jaký je princip jeho fungování?

Co je temperovací pec?

A temperovací pec je typ průmyslové pece pro tepelné zpracování speciálně navržený k provádění procesu popouštění kovů – nejčastěji kalené oceli. Jeho hlavní funkcí je znovu zahřát předem zchlazenou nebo zpevněnou kovovou součást na teplotu pod její spodní kritický bod, udržet ji na této teplotě po kontrolovanou dobu a poté ji nechat regulovaným způsobem vychladnout. Tento proces uvolňuje vnitřní pnutí, snižuje křehkost a zlepšuje houževnatost, aniž by výrazně utrpěla tvrdost.

Jednoduše řečeno: ocel se po vytvrzení stává extrémně tvrdou, ale také nebezpečně křehkou. Temperovací pec je nástrojem, který tuto nerovnováhu koriguje. Přeměňuje křehkou, namáháním zatíženou součást na součást s pečlivě kalibrovanou kombinací tvrdosti a tažnosti – vhodnou pro skutečné mechanické zatížení.

Temperovací pece jsou široce používány v automobilovém, leteckém, nástrojovém, ložiskovém a pružinovém průmyslu. Zpracovávají vše od řezných nástrojů a ozubených kol až po konstrukční součásti a chirurgické nástroje. Rozsah provozních teplot typické temperovací pece je 150 °C až 700 °C (302 °F až 1292 °F) v závislosti na materiálu a cílových mechanických vlastnostech.

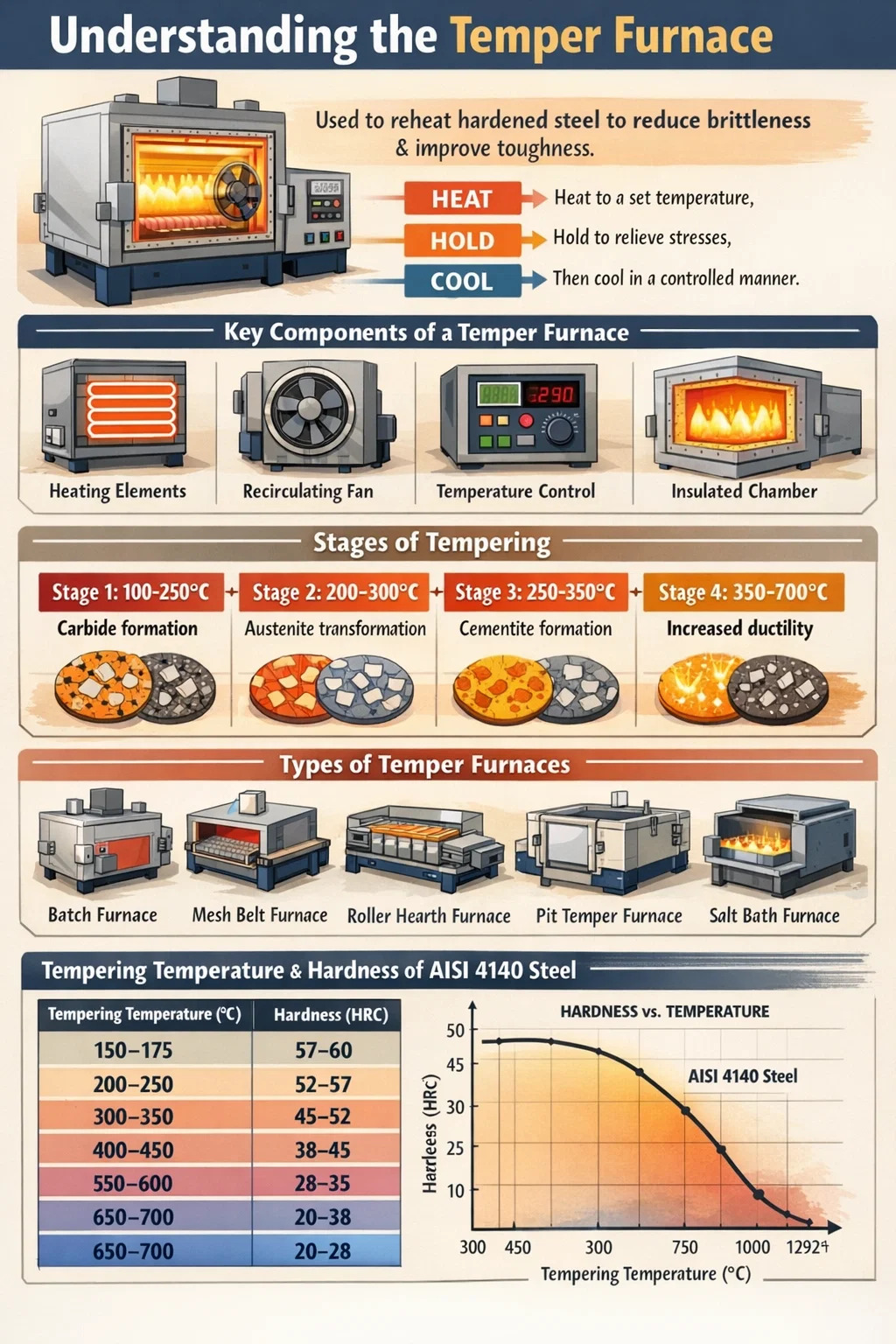

Pracovní princip temperovací pece

Princip činnosti temperovací pece je založen na řízené tepelné metalurgii. Když je ocel po austenitizaci kalena, přemění se na martenzit – přesycenou, na tělo centrovanou tetragonální krystalovou strukturu, která je extrémně tvrdá, ale vysoce namáhaná a křehká. Popouštění, prováděné uvnitř temperovací pece, spouští řadu difúzně řízených fázových přeměn v martenzitu, které postupně snižují napětí a obnovují tažnost.

Proces sleduje jasný sled fyzikálních a metalurgických událostí:

1. Vytápění: Obrobek se vloží do popouštěcí pece a rovnoměrně se zahřeje na cílovou popouštěcí teplotu. Rovnoměrnost je kritická – teplotní gradienty napříč součástí budou mít za následek nerovnoměrné mechanické vlastnosti.
2. Namáčení (doba držení): Díl je udržován na cílové teplotě po předem stanovenou dobu, typicky v rozmezí od 1 až 4 hodiny v závislosti na tloušťce profilu a složení slitiny. Během této fáze atomy uhlíku difundují ven z deformované martenzitové mřížky, začnou se srážet karbidy a zbytková napětí se uvolňují.
3. Chlazení: Komponenta je chlazena – buď ve vzduchu, nuceném vzduchu nebo v oleji – kontrolovanou rychlostí. Způsob chlazení ovlivňuje konečný stav napětí součásti.

Metalurgické změny během popouštění lze rozdělit do čtyř různých fází na základě teploty:

• Fáze 1 (100–250 °C): Karbidy Epsilon se vysrážejí z martenzitické matrice. Obsah uhlíku v martenzitu mírně klesá.
• Fáze 2 (200–300 °C): Zadržený austenit se rozkládá na bainit nebo směsi feritu a karbidu.
• Fáze 3 (250–350 °C): Karbidy Epsilon se přeměňují na cementit (Fe₃C). Martenzit se stává feritem.
• Fáze 4 (350–700 °C): Částice cementitu sféroidizují a hrubnou. Dochází k významnému obnovení tažnosti a houževnatosti s měřitelným snížením tvrdosti.

Popouštěcí pec musí udržovat přísnou regulaci teploty ve všech těchto fázích. Moderní systémy dosahují jednotnosti uvnitř ±3°C až ±5°C napříč pracovní zónou, což je nezbytné pro konzistentní výkon součásti.

Klíčové součásti temperovací pece

Pochopení konstrukce temperovací pece pomáhá vysvětlit, proč dosahuje konzistentních, opakovatelných metalurgických výsledků. Hlavní komponenty spolupracují, aby poskytovaly rovnoměrné teplo, řízenou atmosféru a spolehlivé měření teploty.

Topný systém

Temperovací pece používají buď elektrická odporová topná tělesa nebo plynové hořáky. Elektrické systémy – často využívající nichrom, Kanthal nebo prvky z karbidu křemíku – nabízejí čistší provoz a přesnější ovládání. Plynové systémy nabízejí nižší provozní náklady pro velkoobjemovou výrobu. Topný systém je dimenzován tak, aby vyhovoval tepelnému zatížení vsázky (obvykle vyjádřené v kW nebo BTU/hod).

Izolovaná komora

Komora pece je obložena žáruvzdornými cihlami nebo izolací z keramických vláken. Moduly z keramických vláken jsou stále více preferovány, protože mají nižší tepelná hmotnost , což znamená rychlejší zahřívání a nižší spotřebu energie. Dobře izolovaná komora snižuje tepelné ztráty a stabilizuje rozložení teploty.

Systém recirkulačního ventilátoru

Nucená recirkulace horkého vzduchu je jednou z nejdůležitějších vlastností moderní temperovací pece. Vysokorychlostní ventilátory cirkulují ohřátý vzduch přes obrobky, čímž se eliminuje teplotní stratifikace. Bez recirkulace může být vršek naplněné pece o 30–50 °C teplejší než dno. Systém recirkulačního ventilátoru zajišťuje rovnoměrnost teploty v rozmezí ±5 °C nebo lépe v celé zátěži.

Systém řízení teploty

Termočlánky (typicky typ K nebo typ N) monitorují teplotu na více místech v peci. Regulátor PID (Proportional-Integral-Derivative) nebo programovatelný logický regulátor (PLC) řídí topná tělesa na základě termočlánkové zpětné vazby. Špičkové systémy obsahují dataloggery, které zaznamenávají každý cyklus za účelem sledovatelnosti – požadavek ve staardech leteckého průmyslu (AMS 2750) a automobilového tepelného zpracování.

Systém řízení atmosféry

V závislosti na požadavcích aplikace může temperovací pec pracovat ve vzduchu, dusíku nebo v ochranné endotermické atmosféře. Regulace atmosféry zabraňuje povrchové oxidaci a oduhličení během temperování, což je zvláště důležité pro přesné součásti nástrojové oceli a ložiskové kroužky.

Systém načítání

Díly lze nakládat ručně na podnosy nebo automaticky pomocí dopravníků, válečkových topenišť nebo tlačných systémů. Dávkové temperovací pece zvládají jednotlivá zatížení, zatímco kontinuální temperovací pece – jako jsou válcové nístějové nebo pásové temperovací pece – zpracovávají díly v ustáleném proudu, což je vhodné pro velkoobjemové operace, jako je výroba spojovacích prvků, pružin nebo ložisek.

Typy temperovacích pecí

Temperovací pece se dodávají v několika konfiguracích, z nichž každá je vhodná pro různé objemy výroby, geometrie součástí a požadavky procesu. Výběr správného typu přímo ovlivňuje energetickou účinnost, propustnost a rovnoměrnost teploty.

Mezi tyto, mesh pás temperovací pec je nejrozšířenější v prostředí hromadné výroby. Jediná pásová pásová pec může zpracovat stovky kilogramů dílů za hodinu, což z ní dělá páteř operací tepelného zpracování ložisek a spojovacích prvků po celém světě.

Temperovací teplota a její vliv na mechanické vlastnosti

Jedinou nejvlivnější proměnnou v procesu temperování je teplota. Uvnitř temperovací pece zvolená teplota přímo určuje kompromis mezi tvrdostí a houževnatostí. Se zvyšující se teplotou popouštění se tvrdost snižuje a houževnatost se zvyšuje – ale vztah není lineární a silně závisí na složení slitiny.

U běžné středně uhlíkové oceli, jako je AISI 4140, zde je uvedeno, jak teplota popouštění ovlivňuje tvrdost Rockwella (HRC) po kalení oleje:

Jeden důležitý jev, který je třeba si uvědomit, je povahová křehkost — snížení rázové houževnatosti, ke kterému dochází, když jsou některé legované oceli popouštěny v rozmezí 250–400 °C (modrá oblast křehkosti) nebo pomalu ochlazovány na 375–575 °C. Temperovací pece používané pro legované oceli jsou často naprogramovány tak, aby se vyhnuly těmto teplotním rozsahům nebo aby jimi rychle ochlazovaly, aby se zabránilo křehnutí. To je důvod, proč je důležité přesné programování pece – nejen dosažení cílové teploty, ale také řízení rychlosti a dráhy změny teploty.

Průmyslové aplikace temperovacích pecí

Temperovací pece jsou přítomny prakticky v každém odvětví, které se spoléhá na kalené ocelové díly. Proces temperování není pro většinu konstrukčních součástí volitelný – je to povinný krok, který dělá rozdíl mezi součástí, která funguje spolehlivě v provozu, a součástí, která se při zatížení zlomí.

Automobilový průmysl

Automobilový průmysl patří mezi největší spotřebitele temperovací kapacity na světě. Ozubená kola, klikové hřídele, vačkové hřídele, ojnice, nápravové hřídele, ventilové pružiny a komponenty převodovky, to vše prochází temperovacími pecemi jako součást jejich výrobní cesty. Moderní osobní automobil obsahuje stovky tepelně zpracovaných ocelových dílů a mnohé z nich vyžadují temperování, aby se dosáhlo správné rovnováhy mezi únavovou pevností a odolností proti nárazu. Temperovací pece s kontinuálním síťovým pásem nebo válečkovou nístějí běžící 24 hodin denně jsou standardním vybavením velkoobjemových dodavatelských závodů pro automobilový průmysl.

Výroba ložisek a válečků

Ložiskové kroužky a valivá tělesa vyžadují velmi přesné temperování, typicky v rozsahu 150–180 °C , k dosažení cílové tvrdosti 58–64 HRC při eliminaci zbytkového austenitu a zajištění rozměrové stability. I odchylka 10°C od specifikované popouštěcí teploty může způsobit, že tvrdost spadne mimo toleranci. To je důvod, proč výrobci ložisek investují značné prostředky do kvalifikace pece a systémů temperovacích pecí vyhovujících AMS 2750 / CQI-9.

Výroba nástrojů a zápustek

Řezné nástroje z rychlořezné oceli (HSS) jsou obvykle temperovány na 540–560 °C — proces zvaný sekundární kalení popouštění — prováděný dvakrát nebo třikrát za účelem přeměny zadrženého austenitu a vyvinutí sekundárních karbidů, které poskytují červenou tvrdost. Nástrojové oceli pro tváření za studena, jako je ocel D2 nebo H13 pro tváření za tepla, jsou popouštěny v různých teplotních rozsazích, aby se optimalizovaly jejich specifické provozní vlastnosti. Skříňové dávkovací temperovací pece jsou nejběžnější volbou pro nástrojárny a lisovny díky své flexibilitě při manipulaci s díly různých velikostí.

Letecké komponenty

Součásti podvozku, upevňovací prvky, konstrukční rámy a části motoru vyžadují temperování za přísně kontrolovaných podmínek. Temperování pro letectví a kosmonautiku musí odpovídat specifikacím AMS 2759, které definují přípustné teplotní rozsahy, doby výdrže, polohy termočlánků a požadavky na záznam. Temperovací pece používané v letectví a kosmonautice se typicky vyznačují více termočlánky, redundantními řídicími systémy a plně automatizovaným záznamem cyklu s digitální sledovatelností.

Jarní výroba

Ventilové pružiny, závěsné pružiny a průmyslové pružiny jsou temperovány na přibližně 380–450 °C optimalizovat jejich mez pružnosti a únavovou životnost. Kontinuální pásové temperovací pece jsou zde ideální, protože pružinový drát nebo vinuté pružiny mohou protékat ve velkém množství. Správné temperování zlepšuje únavovou pevnost tím, že uvolňuje zbytková napětí vzniklá během procesů navíjení a brokování.

Temperovací pec vs. žíhací pec vs. normalizační pec

Všechny tyto tři typy pecí se používají pro tepelné zpracování, ale slouží zásadně jiným metalurgickým účelům. Jejich záměna vede k významným procesním chybám a vyřazeným dílům.

• Temperovací pec: Pracuje pod spodní kritickou teplotou (Ac1). Ohřívá již kalenou ocel, aby se snížila křehkost při zachování většiny tvrdosti. Výchozí materiál je martenzitický (kalený).
• Žíhací pec: Ohřívá ocel nad Ac1 nebo Ac3, poté velmi pomalu ochlazuje (často v peci). Cílem je plně změkčit ocel, zbavit se veškeré tvrdosti a zlepšit obrobitelnost. Výsledkem je měkká, feritovo-perlitová nebo sferoidizovaná struktura.
• Normalizační pec: Ohřívá ocel nad Ac3 a ochlazuje v klidném vzduchu. Účelem je zjemnit strukturu zrna a zmírnit napětí při kování nebo válcování, čímž se vytvoří jednotná jemnozrnná perlitová struktura se střední pevností.

Klíčovým rozdílem je, že se vždy používá temperovací pec po kalení, jako nápravný krok. Obvykle se provádí žíhání a normalizace dříve konečné vytvrzování jako přípravné kroky. Rozsahy provozních teplot se také výrazně liší: popouštění zůstává pod 700 °C, zatímco žíhání a normalizace často fungují nad 800–950 °C.

Kritické parametry procesu v provozu temperovací pece

Správné temperování vyžaduje více než jen nastavení číselníku. Několik vzájemně se ovlivňujících parametrů musí být řízeno současně, aby bylo dosaženo konzistentně požadovaného výsledku.

Rovnoměrnost teploty

Průzkumy stejnoměrnosti teploty (TUS) – podle požadavků AMS 2750 a podobných norem – měří skutečné rozložení teploty v pracovní zóně pece pomocí více kalibrovaných termočlánků. Pece jsou klasifikovány do tříd přesnosti na základě jejich jednotnosti: Třída 2 (±6°C) and Třída 3 (±8°C) jsou běžné pro přesné díly, zatímco třída 5 (±14°C) může být přijatelná pro méně kritické aplikace. Nedostatečná rovnoměrnost teploty je jednou z hlavních příčin vyřazených šarží tepelného zpracování.

Doba namáčení (doba podržení)

Doba namáčení se vypočítává na základě tloušťky řezu – běžné pravidlo je 1 hodina na palec (25 mm) průřezu , s minimálně 1 hodinou. Nedostatečná doba namáčení zanechává v jádru tlustých profilů zbytková napětí. Nadměrná doba namáčení při teplotách nad 500 °C u některých legovaných ocelí ohrožuje popouštěcí křehnutí nebo růst zrn. Oba extrémy snižují výkon.

Hustota zatížení a uspořádání dílů

Přetížení temperovací pece nebo stohování dílů těsně brání proudění vzduchu a vytváří teplotní gradienty v nákladu. Díly by měly být uspořádány tak, aby umožňovaly dostatečnou cirkulaci vzduchu. K udržení oddělení mezi díly se často používají držáky košů nebo zásobníků. V kontinuálních pecích je hustota zatížení pásu (kg/m²) kritickým procesním parametrem.

Složení atmosféry

U dílů, kde je kritická integrita povrchu – jako jsou přesná ozubená kola nebo ložiskové kroužky – neutrální nebo mírně redukční atmosféra zabraňuje oxidaci a oduhličení během temperování. Atmosféra dusíku nebo dusík-methanol se běžně používá v temperovacích pecích s řízenou atmosférou. Díly temperované na vzduchu při vysokých teplotách mohou vytvářet povrchové oxidové vrstvy, které je nutné odstranit otryskáním nebo převalováním, což zvyšuje náklady a zvyšuje dobu cyklu.

Rychlost chlazení po temperování

U většiny obyčejných uhlíkových a nízkolegovaných ocelí má rychlost ochlazování po popouštění minimální vliv na konečné vlastnosti. U některých legovaných ocelí – zejména těch, které obsahují Mn, Cr, Ni nebo P – však pomalé ochlazování při teplotě 375–575 °C způsobuje popouštěcí křehnutí, což je dramatický pokles vrubové houževnatosti. Tyto oceli musí být vodou nebo olejem zchlazeným po temperování rychle obejít tento rozsah.

Energetická účinnost a moderní pokroky v technologii temperovacích pecí

Náklady na energii představují významnou část provozních nákladů v jakémkoli zařízení na tepelné zpracování. Moderní konstrukce temperovacích pecí zahrnují více strategií pro snížení spotřeby energie bez kompromisů v metalurgickém výkonu.

• Izolace z keramických vláken: Ve srovnání s tradičními šamotovými cihlami snižuje keramické vlákno akumulaci tepla ve stěnách pece až o 80 %, čímž výrazně zkracuje jak energii na ohřev, tak dobu ochlazování.
• Ventilátory s měničem kmitočtu (VFD): Recirkulační ventilátory s ovládáním VFD upravují rychlost proudění vzduchu na základě skutečné odchylky teploty, čímž snižují spotřebu energie motoru ventilátoru o 20–40 % ve srovnání s ventilátory s pevnými otáčkami.
• Rekuperace odpadního tepla: V plynových temperačních pecích zachycují regenerační nebo rekuperační hořáky odpadní teplo k předehřívání spalovacího vzduchu, čímž se zlepšuje tepelná účinnost o 15–30 %.
• Vícezónová regulace ohřevu: Rozdělení pece do nezávisle řízených topných zón umožňuje přesné teplotní profilování, které zajišťuje, že náplň dosáhne cílové teploty bez překmitu – zamezuje plýtvání energií a zamezuje přehřívání.
• Integrace Průmyslu 4.0: Moderní temperovací pece stále více využívají integraci SCADA, monitorování OEE (Overall Equipment Effectiveness) v reálném čase a algoritmy prediktivní údržby, které upozorňují obsluhu na degradaci topného článku nebo posun termočlánku dříve, než způsobí selhání procesu.

Některé pokročilé systémy kontinuálních pecí nyní dosahují měrné spotřeby energie níže 0,15 kWh na kilogram zpracované oceli — výrazné zlepšení oproti starším konstrukcím se spotřebou 0,25–0,35 kWh/kg.

Běžné vady popouštění a jak jim temperovací pec předchází

I při správně navržené temperovací peci mohou chyby procesu způsobit vady, které ohrozí výkon součásti. Pochopení těchto vad a jejich základních příčin pomáhá operátorům správně nastavit a udržovat proces temperování.

• Nedostatečné temperování (nedostatečné temperování): Výsledkem je příliš nízká teplota nebo příliš krátká doba namáčení. Díl si zachovává nadměrnou křehkost a zbytkové napětí. Zabráněno ověřením kalibrace termočlánku a dodržením minimálních dob namáčení.
• Přehřátí: Výsledkem je příliš vysoká teplota, prodloužená doba namáčení nebo opakované cykly temperování. Tvrdost klesne pod specifikaci a mez kluzu se sníží. Brání tomu přesná kontrola pece a dokumentované záznamy o cyklech.
• Nestejnoměrná tvrdost napříč zatížením: Způsobeno špatnou rovnoměrností teploty v temperovací peci. Horká místa způsobují přehřátí, studená místa podtemperování. Zabráněno pravidelným testováním TUS, správnou údržbou ventilátoru a správným uspořádáním zátěže.
• Povrchová oxidace (okují): Způsobeno temperováním na vzduchu při teplotách nad 300°C. Zabráněno použitím řízené atmosféry nebo určením kroku čištění po temperování.
• Temperační křehkost: Vyskytuje se u citlivých legovaných ocelí temperovaných nebo chlazených přes kritické teplotní rozsahy. Zabráněno výběrem slitiny, vyhýbáním se teplotnímu rozsahu nebo rychlým ochlazením po temperování.
• Zkreslení: Může nastat, pokud se součást zahřívá nebo chladí nerovnoměrně, zejména v tenkých nebo asymetrických sekcích. Zmírněno správným upevněním, pomalým náběhem a rovnoměrnou distribucí tepla ze systému recirkulačního ventilátoru.
