Co je to pružinová temperovací pec? Jaký je princip jeho fungování?

Co je a Jarní temperovací pec ?

Pružinová temperovací pec je typ průmyslové pece pro tepelné zpracování speciálně navržená pro temperování ocelových pružin po vytvrzení. Jeho primárním úkolem je ohřát tvrzenou pružinovou ocel na řízenou teplotu – obvykle mezi 150 °C a 500 °C (300 °F až 930 °F) — podržte jej tam po definovanou dobu a poté jej nechte kontrolovaným způsobem vychladnout. Tento proces uvolňuje vnitřní pnutí vzniklá během kalení a kalení, upravuje tvrdost na stanovený rozsah a obnovuje stupeň houževnatosti a pružnosti, který by jinak chyběl u plně kalené pružiny.

Bez temperování je kalená pružina křehká a náchylná k náhlému prasknutí při zatížení. Pružinová temperovací pec je to, co přeměňuje tvrdou, ale křehkou součást na trvanlivou, nosnou, únavě odolnou součást, která je schopna spolehlivě fungovat v průběhu milionů cyklů stlačení nebo prodloužení.

Ve výrobních prostředích se pružinové temperovací pece nacházejí v automobilovém průmyslu, letectví, výrobě přesných přístrojů a těžkých strojích. Dodávají se v několika konfiguracích – kontinuální pece se síťovým pásem, pece s válečkovou nístějí, vsázkové boxové pece a šachtové pece – každá je vhodná pro různé geometrie pružin, objemy výroby a specifikace slitin.

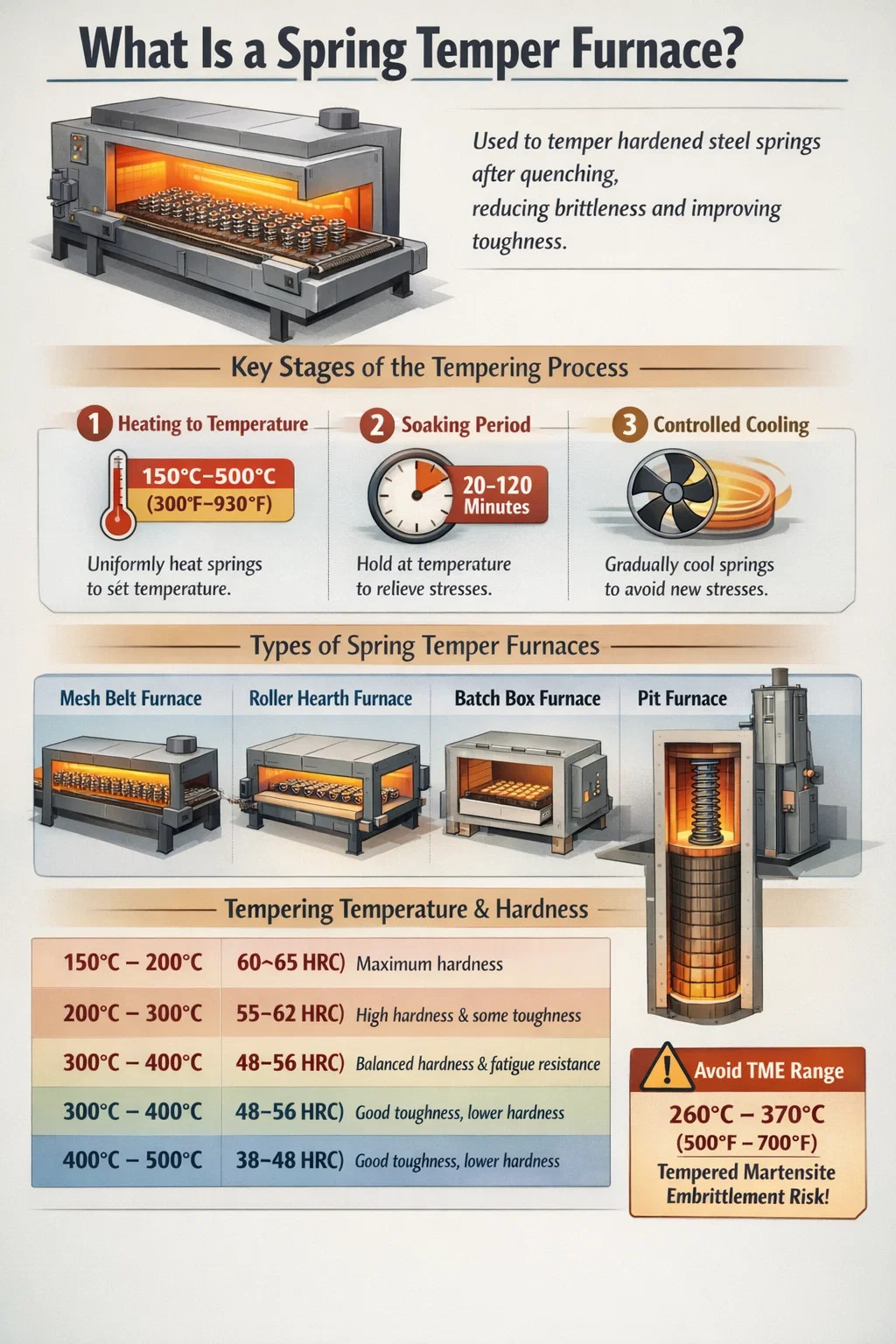

Pracovní princip pružinové temperovací pece

Princip činnosti pružinové temperovací pece se soustředí na přesné tepelné cyklování. Po vytvrzení ocelových pružin – obvykle austenitizací při teplotách nad 800 °C (1470 °F) a poté rychlé kalení v oleji, vodě nebo polymeru – vytvořená martenzitická mikrostruktura je extrémně tvrdá, ale vysoce namáhaná a křehká. Popouštění v peci s pružinovým temperováním to řeší spuštěním sekvence metalurgických reakcí v pevné fázi.

Fáze 1: Zahřívání na temperovací teplotu

Pec ohřívá zatížení pružiny rovnoměrně na cílovou popouštěcí teplotu. Rovnoměrnost je kritická – rovnoměrný teplotní rozdíl ±10 °C přes zatížení může způsobit nekonzistentní hodnoty tvrdosti. Vysoce kvalitní pece s pružinovým temperováním používají více nezávisle řízených topných zón, ventilátneboy s nucenou konvekcí a topná tělesa s vysokou hustotou nebo sálavé trubky k dosažení rovnoměrnosti teploty v rámci ±5 °C v pracovní komoře.

Fáze 2: Namáčení — Udržení při teplotě

Jakmile je dosaženo cílové teploty v celém průřezu pružiny, pec udržuje tuto teplotu po dobu prohřívání. Namáčení umožňuje atomům uhlíku zachyceným v martenzitové mřížce začít difundovat a vytvářet karbidové precipitáty. Toto srážení karbidu je to, co zmírňuje napětí mřížky, snižuje křehkost a obnovuje tažnost. Doba namáčení se liší v závislosti na tloušťce sekce a velikosti pružiny – mohou potřebovat pouze malé drátěné pružiny 20 až 30 minut , zatímco těžké vinuté pružiny nebo torzní tyče mohou vyžadovat 60 až 120 minut nebo více.

Fáze 3: Řízené chlazení

Po napuštění jsou pružiny ochlazovány – buď vzduchovým chlazením uvnitř pece, chladicím vestibulem s řízenou atmosférou, nebo odvodem do okolního vzduchu. Rychlost ochlazování po popouštění je obecně méně kritická než během kalení, ale musí být stále řízena. Rychlé ochlazení z popouštěcí teploty může znovu zavést povrchová pnutí, takže většina pružinových temperovacích pecí umožňuje postupné ochlazování, zejména u větších průřezů pružin.

Kontrola atmosféry během temperování

Mnoho pecí s pružinovým temperováním pracuje pod řízenou atmosférou – typicky dusíkem, endotermickým plynem nebo směsí dusík-methanol – aby se zabránilo povrchové oxidaci a oduhličení během popouštěcího cyklu. Oxidace povrchu může snížit únavovou životnost a odolnost proti korozi, což jsou dvě vlastnosti, které jsou u pružinových aplikací nejdůležitější. Pece s ochrannou atmosférou zvyšují složitost a náklady, ale jsou standardním vybavením při výrobě přesných pružin pro automobilové ventilové pružiny, pružiny leteckých podvozků a pružiny chirurgických nástrojů.

Temperovací teplota a její vliv na vlastnosti pružiny

Teplota popouštění zvolená v peci pro temperování pružin přímo určuje konečné mechanické vlastnosti hotové pružiny. Nejedná se o drobnou úpravu – rozdíl 50°C při temperovací teplotě může posunout tvrdost o 3 až 6 bodů HRC a dramaticky změnit hodnoty pevnosti v tahu a prodloužení.

Jedna kritická zóna, které je třeba se vyhnout, je rozsah temperované martenzitové křehkosti (TME). , obvykle mezi 260 °C a 370 °C (500 °F až 700 °F) . Popouštění v tomto rozsahu může ve skutečnosti spíše snížit houževnatost než ji zlepšit, což je jev způsobený precipitací karbidů na dřívějších hranicích austenitových zrn. Odpovědní operátoři pecí s pružinovým temperováním navrhují své temperovací cykly tak, aby buď zůstaly pod tímto rozsahem, nebo jej překročily, než aby v něm setrvávali. To je jeden z důvodů, proč specifikace automobilových ventilových pružin často specifikují temperování při nebo nad 380 °C až 420 °C.

Typy pružinových temperovacích pecí a jejich konfigurace

Pružinový průmysl používá několik různých konfigurací pecí pro proces temperování pružin. Každý z nich má technické výhody, díky kterým se lépe hodí pro konkrétní typy pružin, objemy výroby nebo slitinové systémy.

Síťová pásová kontinuální temperovací pec

Síťová pásová pec je nejběžnější konfigurací ve velkoobjemové výrobě pružin. Pružiny jsou naloženy na síťovaný pás z nerezové oceli, který je nepřetržitě nese přes ohřívací, namáčecí a chladicí zóny. Výrobní sazby mohou dosáhnout 500 až 2 000 kg/hod v závislosti na délce a šířce pece. Rychlosti pásu a teploty zón jsou nezávisle nastavitelné, což umožňuje přesnou kontrolu doby namáčení a teplotního profilu. Síťové pásové pece jsou ideální pro malé až střední vinuté pružiny, drátěné pružiny a ploché pružiny. Hlavním omezením je, že příliš velké nebo těžké pružiny mohou časem deformovat pás.

Temperovací pec s válečkovým krbem

Pece s válečkovou nístějí používají vodou chlazené nebo slitinové válce k dopravě pružin pecí na podnosech nebo upínacích zařízeních. Zvládají větší zatížení než systémy síťových pásů, přizpůsobují se větším pružinovým sestavám a umožňují přesnější regulaci atmosféry. Tyto pece jsou běžné pro temperování automobilových závěsných cívek, stabilizačních tyčí a torzních pružin. Pracovní teploty se pohybují od okolních do 700 °C (1290 °F) ve většině konstrukcí válečkových topenišť s velmi těsnou rovnoměrností teploty – obvykle ±4 °C – dosažitelnou v moderních systémech.

Dávkovací boxová temperovací pec

Dávkové pece se zatíží pevnou dávkou pružin, zahřejí se na teplotu, namočí a poté vyloží. Nabízejí maximální flexibilitu — stejná pec dokáže zpracovat širokou škálu velikostí pružin a specifikací na různých směnách. Díky tomu jsou oblíbené v dílnách a středně objemových výrobních prostředích. Kompromisem je nižší propustnost a potřeba dostatečně dlouhého tepelného napouštění, aby byla zajištěna rovnoměrná teplota v celé dávce. Typicky se bude vyznačovat dobře navržená vsádková komorová pec používaná pro jarní temperování ventilátory s nucenou recirkulací aby byla zajištěna rovnoměrnost teploty v rozmezí ±5 °C i při zatížení hustou náplní.

Jámová pec pro dlouhé pružiny a torzní tyče

Pro dlouhé pružiny, torzní tyče nebo svazky listových pružin, které nelze snadno položit naplocho, poskytují vertikální pece praktické řešení. Pružina nebo pružinová sestava je zavěšena svisle v komoře pece. Tím se zabrání deformaci vlivem gravitace, která je skutečným problémem při temperování dlouhých tyčí nebo vícelistových pružinových paketů. Jámové pece pro jarní temperování jsou typicky vytápěné plynem a mohou dosahovat hloubek 2 až 6 metrů , pojme velmi dlouhé komponenty v kompaktním povrchu.

Temperovací pec v solné lázni

Temperovací pece v solné lázni používají jako topné médium roztavené dusičnanové nebo chloridové soli. Prameny jsou ponořeny do tekuté solné lázně, kterou zajišťuje extrémně rychlý a rovnoměrný přenos tepla — mnohem rychlejší než proudění vzduchu. Výsledkem jsou velmi krátké doby cyklu a vynikající teplotní stálost. Pece se solnou lázní jsou zvláště ceněny pro temperování přesných pružin, kde jsou vyžadovány úzké tolerance tvrdosti (±1 HRC). Hlavními provozními problémy jsou řízení kontaminace solí, odsávání výparů a potenciální nebezpečí roztavených solí při provozních teplotách 160 °C až 550 °C.

Klíčové komponenty uvnitř pece pro jarní temperování

Pochopení toho, co je uvnitř pece s pružinovým temperováním, vysvětluje, proč některé pece poskytují lepší výsledky než jiné. Každá složka přispívá k rovnoměrnosti teploty, celistvosti atmosféry a opakovatelnosti, které určují konečnou kvalitu pružiny.

• Topná tělesa: Přívod tepla zajišťují odporové topné články (karbid křemíku, disilicid molybdenu nebo prvky z kovových slitin) nebo sálavé trubice (v atmosférických pecích). Uspořádání prvků a hustota přímo ovlivňují rovnoměrnost teploty v pracovní komoře.
• Ventilátory s nucenou konvekcí: Recirkulační ventilátory – často poháněné motory o výkonu od 0,75 kW do 7,5 kW – nepřetržitě tlačí ohřátý vzduch nebo atmosférický plyn přes zatížení pružiny. Toto je jediný nejdůležitější faktor pro rovnoměrnost teploty ve vsádkových a kontinuálních pecích pracujících pod 700 °C.
• Regulátory teploty a termočlánky: Více termočlánků typu K nebo typu N distribuovaných napříč zónami pece dodává data do PID regulátorů nebo programovatelných logických regulátorů (PLC). Moderní pece s pružinovým temperováním zaznamenávají údaje o teplotě nepřetržitě a mohou automaticky provádět programy s více rampami a vícenásobným prohříváním.
• Izolace: Izolace z keramických vláken nebo vyzdívka z hustých žáruvzdorných cihel snižuje tepelné ztráty a zkracuje dobu zahřívání. Vysoce kvalitní pece dosahují úrovně tepelné účinnosti, kde je spotřeba energie na kilogram temperované pružiny tak nízká jako 0,15 až 0,25 kWh/kg .
• Systémy přívodu a výfuku atmosférického plynu: V konstrukcích s řízenou atmosférou řídí přívod ochranného plynu rozvody plynu, průtokoměry a spalovací trubky a bezpečně spalují veškeré výfukové plyny na výstupech z pece.
• Dopravníkový systém: V průběžných pecích musí síťový pás nebo válečkový systém odolávat opakovaným tepelným cyklům bez deformace. Vysoce legované oceli, jako je nerez 314 nebo Inconel, jsou běžnou volbou pro řemeny pracující při trvalých teplotách nad 400 °C.

Slitiny pružinové oceli a jak reagují na temperování

Proces temperování pružiny není univerzální. Různé slitiny pružinové oceli reagují na tepelné zpracování odlišně a pec pro temperování pružiny musí být nastavena se správným teplotním profilem pro konkrétní zpracovávanou slitinu.

Pružinová ocel s vysokým obsahem uhlíku (např. 1065, 1075, 1080, 1095)

Vysokouhlíkové oceli jsou nejběžnějšími pružinovými materiály a jsou primárním cílem pro pružinové temperovací pece. Jejich obsah uhlíku 0,60 % až 1,00 % jim dává schopnost dosáhnout velmi vysoké tvrdosti po kalení. Tyto druhy jsou obvykle temperovány na teplotu mezi 200 °C a 400 °C. Při 300 °C pružinová ocel 1080 obvykle dosahuje pevnosti v tahu přibližně 1 800 až 2 000 MPa s tvrdostí v rozmezí 52 až 57 HRC.

Chrom-Silicon Steel (např. 9254, 9260)

Slitiny křemíku a chrómu nabízejí vynikající odolnost vůči relaxaci při zatížení – kritická vlastnost pro ventilové pružiny a závěsné pružiny. Tyto druhy jsou obvykle temperovány při vyšších teplotách, často 420 °C až 480 °C , k plné aktivaci posilovacích mechanismů poskytovaných křemíkem a chromem. Při těchto teplotách musí pružinová temperovací pec udržovat velmi pevnou rovnoměrnost, protože křivka odezvy popouštění je strmá – malé teplotní odchylky způsobují znatelný rozptyl tvrdosti.

Chrom-vanadová ocel (např. 6150)

6150 je oblíbená slitina pro automobilové a průmyslové vinuté pružiny a ploché pružiny. Přídavky vanadu zjemňují strukturu zrna a zvyšují prokalitelnost. Teploty temperování 400 °C až 500 °C jsou typické, což má za následek pevnosti v tahu v rozmezí 1 600 až 1 900 MPa v závislosti na velikosti sekce a specifické teplotě popouštění.

Nerezová pružinová ocel (např. 17-7 PH, 301, 302)

Nerezové pružinové oceli vyžadují zvláštní pozornost. Stupně vytvrzování srážením, jako je 17-7 PH, jsou posíleny ošetřením stárnutím při specifických teplotách – běžně 480 °C (stav CH900) or 510 °C (stav RH950) — spíše než konvenčním cyklem kalení a temperování. Pece s pružinovým temperováním používané pro nerezové pružiny musí poskytovat velmi přesné řízení atmosféry, aby se zabránilo vyčerpání chrómu na povrchu, což by ohrozilo odolnost proti korozi.

Kontrola kvality v procesu jarního temperování

Pec s pružinovým temperováním je jen tak dobrá, jak dobrý je systém kontroly kvality, který ji obklopuje. Výrobci pružin, kteří pracují podle standardů kvality pro automobilový nebo letecký průmysl, dodržují přísné kontroly procesu kolem svých operací temperování.

Průzkumy stejnoměrnosti teploty (TUS)

Většina leteckých a automobilových specifikací vyžaduje periodické průzkumy teplotní stejnoměrnosti pružinové temperovací pece, obvykle prováděné čtvrtletně. V TUS jsou kalibrované termočlánky umístěny na více místech napříč pracovní zónou a pec běží na standardní provozní nastavenou hodnotu. Maximální přípustná odchylka ve všech měřicích bodech musí spadat do stanoveného pásma – běžně ±5°C pro pece třídy 2 podle AMS 2750 (norma pyrometrie Nadcap). Pece, které nesplňují požadavky TUS, musí být před opětovným uvedením do provozu překalibrovány nebo opraveny.

Testy přesnosti systému (SAT)

Kromě TUS jsou přístroje pro regulaci teploty pece ověřovány proti kalibrovaným referenčním termočlánkům prostřednictvím testů přesnosti systému prováděných měsíčně nebo ve stanovených intervalech. Tím je zajištěno, že naměřená teplota zobrazená regulátorem pece skutečně odpovídá skutečné teplotě v pracovní zóně.

Testování tvrdosti temperovaných pružin

Po každém temperování jsou vzorky pružin testovány na tvrdost – obvykle pomocí Rockwellovy stupnice C – k ověření, že šarže dosáhla specifikovaného rozsahu tvrdosti. Specifikace automobilových pružin ventilů například běžně vyžadují tvrdost 47 až 52 HRC a celá dávka může být odmítnuta, pokud vzorky spadnou mimo toto okno.

Testování zátěže a testování únavy

Pro kritické aplikace se pružiny odebrané z temperovaných dávek podrobují zátěžovému průhybu, aby se potvrdila rychlost pružiny a volné délky, a únavovému testu, aby se ověřilo, že popouštěcí cyklus přinesl dostatečnou únavovou životnost. Automobilové pružiny ventilů používané ve vysoce výkonných motorech jsou běžně testovány 10 milionů cyklů nebo více bez selhání při specifikovaných úrovních napětí.

Běžné problémy jarního temperování a jak je řešit

I u dobře udržovaných pecí s pružinovým temperováním mohou nastat problémy, které ovlivňují kvalitu produktu. Identifikace těchto problémů a jejich základních příčin je nezbytná pro konzistentní produkci.

• Rozptyl tvrdosti v celé dávce: Způsobeno špatnou rovnoměrností teploty v peci. Řešení zahrnuje kontrolu a čištění recirkulačních ventilátorů, kontrolu kalibrace termočlánku, ověření funkce topného článku a provedení TUS k identifikaci studených nebo horkých zón.
• Pružiny měkčí, než je uvedeno: Indikuje, že teplota temperování byla příliš vysoká nebo doba namáčení příliš dlouhá. Může také být důsledkem kalibračního driftu v termočlánku pece, který způsobil, že skutečná teplota překročila nastavenou hodnotu. Kontrola kalibrace a TUS jsou prvními opravnými kroky.
• Pružiny tvrdší, než je uvedeno: Ukazuje na nižší teplotu temperování, než je zamýšlená, nebo na příliš krátkou dobu namáčení. Termočlánek umístěný příliš blízko topného článku spíše než v zátěžové zóně může poskytovat falešně vysoké hodnoty a vést k nedostatečnému temperování.
• Oxidace nebo změna barvy povrchu: V pecích s řízenou atmosférou oxidace naznačuje únik atmosféry nebo nedostatečné propláchnutí před ohřívacím cyklem. V pecích pod širým nebem může silný kámen na povrchu pružin indikovat nadměrnou teplotu nebo dobu prohřívání. Oxidace povrchu může snížit únavovou životnost tím, že působí jako místo koncentrace napětí.
• Jarní zkreslení: Těžké pružiny se mohou prověsit nebo zkroutit, pokud jsou nesprávně podepřeny na pásu nebo podložce, zejména při vyšších teplotách popouštění. Použití vlastních přípravků nebo závěsných konfigurací (jako u šachtových pecí) eliminuje zkreslení způsobené gravitací.
• Předčasná jarní únavová selhání v provozu: Pokud pružiny selhávají v únavě dříve, než se očekávalo, hlavní příčinou je často nedostatečné popouštění – zanechávající zbytková tahová napětí z kalení – nebo popouštění v rozsahu křehnutí (260 °C až 370 °C). Diagnostickým výchozím bodem je procesní audit proti skutečně zaznamenaným datům pece.

Energetická účinnost a moderní pokroky v designu pece pro jarní temperování

Moderní pece s pružinovým temperováním jsou výrazně energeticky účinnější než zařízení z doby před 20 lety. Pokroky v izolačních materiálech, technologii topných těles a spalovacích systémech podstatně snížily měrnou spotřebu energie.

Izolace z keramických vláken

Moduly obložení keramickými vlákny snižují akumulaci tepla stěn pece a tepelné ztráty ve srovnání s hustými žáruvzdornými cihlami. Při rekonstrukci z cihel na izolaci z keramických vláken dochází k úsporám energie 20 % až 40 % jsou běžně uváděny spolu s rychlejšími časy ohřevu, které zvyšují dostupnost pece a její průchodnost.

Pohony s proměnnou frekvencí na ventilátorech a dopravnících

Montáž pohonů s proměnnou frekvencí (VFD) k motorům recirkulačních ventilátorů a pohonům dopravníků umožňuje přesné přizpůsobení rychlosti ventilátoru a rychlosti pásu výrobní rychlosti a zatížení pružiny, čímž se snižuje zbytečná spotřeba energie během období nečinnosti nebo částečného zatížení.

Rekuperace odpadního tepla

V plynových pružinových temperovacích pecích, rekuperátorech nebo systémech regeneračních hořáků získávají teplo z výfukových plynů a využívají je k předehřívání spalovacího vzduchu. Rekuperační systémy mohou zvýšit teplotu spalovacího vzduchu na 400 °C až 600 °C , snížení spotřeby paliva o 25 % až 35 % ve srovnání se spalováním studeného vzduchu.

Integrace Průmyslu 4.0

Moderní pece s pružinovým temperováním stále více zahrnují protokolování dat, integraci SCADA a dokonce i prediktivní údržbu založenou na strojovém učení. Nepřetržité monitorování odporu prvku, proudu motoru ventilátoru, posunu kalibrace termočlánku a složení atmosféry umožňuje týmům údržby naplánovat zásahy dříve, než dojde k poruchám, čímž se sníží neplánované prostoje, které mohou narušit výrobní plány a vystavit šarže částečně temperovaných pružin rizikům kvality.

Porovnání jarního temperování s uvolněním napětí a žíháním

Jarní temperování je někdy zaměňováno s odlehčením pnutí a žíháním. Jedná se o příbuzné, ale odlišné procesy tepelného zpracování a rozdíly jsou podstatné ve výrobě pružin.

Pružiny vinuté za studena vyrobené z předem tvrzeného drátu (jako je hudební drát nebo drát tažený natvrdo) obvykle podstupují spíše uvolnění pnutí než úplné popuštění, protože drát byl již temperován v drátovně. Ošetření ke zmírnění stresu při 120 °C až 230 °C po dobu 20 až 30 minut odstraňuje vinutá napětí a stabilizuje geometrii pružiny bez výrazné změny tvrdosti. Horké vinuté pružiny jsou naproti tomu navíjeny nad kritickou transformační teplotou a vyžadují úplné vytvrzení a popuštění v peci pro temperování pružin po tvarování.

Výběr správné temperovací pece pro vaši aplikaci

Výběr pružinové temperovací pece zahrnuje vyvážení několika provozních požadavků. Špatná volba má za následek buď špatnou kvalitu pružiny, nebo drahou investici do nadměrné kapacity.

• Objem výroby: Velkoobjemové provozy (nad 500 kg/hod) těží z kontinuálních pásových nebo válečkových nístějových pecí. Dílny s malým až středním objemem s častými změnami slitin a specifikací lépe poslouží vsázkové pece.
• Velikost a hmotnost pružiny: Malé drátěné pružiny a ploché pružiny jsou vhodné pro pásové pece. Těžké vinuté pružiny, torzní tyče a velké závěsné pružiny vyžadují uspořádání s válečkovou nístějí nebo pecí.
• Požadovaný rozsah teplot: Většina pružinových temperací se pohybuje mezi 150°C a 500°C, což je v rámci možností prakticky všech průmyslových temperovacích pecí. Pokud se však také zpracovávají precipitačně kalené nerezové slitiny nebo pružiny z nástrojové oceli, může být nezbytná pec schopná dosáhnout 600 °C nebo vyšší.
• Požadavky na atmosféru: Pokud jsou kvalita povrchu a prevence oduhličení kritické – jako v letectví nebo v lékařských pružinových aplikacích – investujte do pece s řízenou atmosférou temperování pružin, i když jsou počáteční náklady vyšší.
• Shoda se standardem kvality: Dodavatelé pro zákazníky z oblasti letectví a obrany budou potřebovat pec, která bude vyhovovat AMS 2750 požadavky na pyrometrii. To ovlivňuje typ termočlánku, intervaly kalibrace, přesnost regulátoru a frekvenci TUS.
• Zdroj energie: Elektrické pece nabízejí čistší provoz, snadnější regulaci atmosféry a nižší složitost údržby. Plynové pece nabízejí nižší provozní náklady na energii v oblastech, kde je zemní plyn levný, ale vyžadují více infrastruktury pro údržbu hořáku a řízení výfukových plynů.
