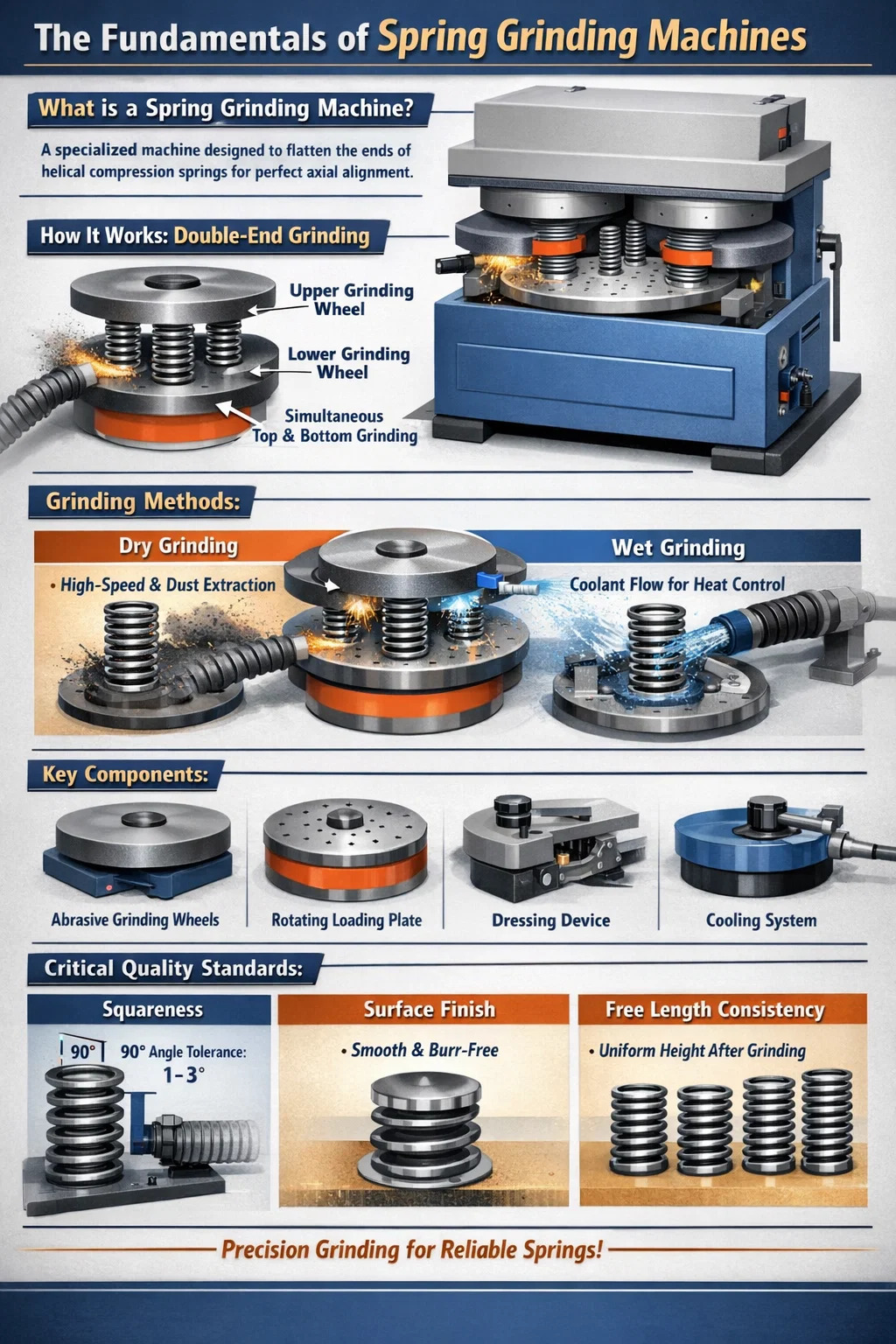

Co je to stroj na broušení pružin? Jaký je princip jeho fungování?

Definice a základní účel pružinové brusky

A pružinová bruska je specializovaný průmyslový brusný nástroj navržený speciálně pro zploštění konců spirálových tlačných pružin. Ve výrobním světě mají pružiny, které vycházejí z navíjecího stroje, často "otevřené" nebo nerovné konce. Bez broušení nemohou tyto pružiny stát dokonale svisle nebo rovnoměrně rozložit váhu při stlačení. The pružinová bruska odstraňuje přebytečný materiál z horní a spodní cívky a vytváří rovný, kolmý povrch.

Zarovnáním konců stroj zajistí, že pružina dosáhne maximální axiální zatížení a stabilitu. Tento proces je kritický pro vysoce výkonné aplikace, jako jsou automobilové ventilové pružiny, pružiny vstřikovačů paliva a těžké průmyslové strojní součásti, kde odchylka 0,5 stupně ve svislé poloze může vést k mechanickému selhání nebo nerovnoměrnému opotřebení.

Pracovní princip broušení na konci pružiny

Základní pracovní princip a pružinová bruska zahrnuje relativní pohyb mezi pružinou a dvěma vysokorychlostními rotujícími brusnými kotouči. Většina moderních strojů využívá a oboustranné broušení přístup, což znamená, že horní i spodní část pružiny jsou zpracovávány současně.

Krmný a nakládací mechanismus

Pružiny jsou vkládány do kruhového rotačního zařízení známého jako nakládací deska nebo podávací disk. Tato deska obsahuje několik otvorů nebo přípravků určených k bezpečnému držení pružin ve svislé poloze. Jak se nakládací deska otáčí, unáší pružiny do brusné zóny umístěné mezi horním a spodním brusným kotoučem.

Odstraňování abrazivního materiálu

Brusné kotouče jsou umístěny v určité vzdálenosti od sebe, odpovídající požadované konečné volné délce pružiny. Když pružina prochází mezi rotujícími kotouči, brusné plochy oholí špičku drátu na obou koncích. Tření vytváří značné teplo, takže rychlost nakládací desky a zrnitost kola musí být dokonale kalibrovány, aby se zabránilo tepelné poškození nebo "spálení" pružinové oceli.

Sekvenční vs. kontinuální broušení

Některé stroje používají metodu „průchodu“, kdy se pružiny pohybují nepřetržitě skrz kola, zatímco jiné používají metodu „v posuvu“. V podávacím systému se kola pohybují svisle směrem k pružinám, zatímco nakládací deska zůstává v pevné poloze, což umožňuje extrémně přesné ovládání brusný tlak a rychlost úběru materiálu.

Klíčové technické součásti pružinové brusky

Účinnost pružinová bruska závisí na několika vysoce opotřebitelných součástech, které musí zvládnout intenzivní mechanické namáhání a teplo.

Typy metod broušení: Suché vs

V závislosti na materiálu pružiny a požadované přesnosti si inženýři vybírají mezi dvěma základními způsoby ovládání pružinová bruska .

Broušení za sucha

Suché broušení je nejběžnější metodou pro standardní pružiny z uhlíkové oceli. Sází na vysokou hlasitost systém odsávání prachu k odstranění kovových třísek a abrazivních částic. I když je suché broušení účinné pro vysokorychlostní výrobu, může vést k nadměrnému hromadění tepla, pokud je rychlost posuvu příliš agresivní, což může potenciálně změnit temperování pružiny.

Mokré broušení

Broušení za mokra zahrnuje nepřetržité nanášení chladicí kapaliny (vodou rozpustného oleje nebo syntetické kapaliny) přímo na rozhraní broušení. Tato metoda se používá pro nerezová ocel nebo slitiny citlivé na teplo. Chladicí kapalina zabraňuje tomu, aby drát dosáhl kritických teplot, zajišťuje hladší povrchovou úpravu a prodlužuje životnost brusného kotouče.

Provozní standardy a kontrola kvality

A pružinová bruska musí být pečlivě udržovány, aby byla zajištěna kvalita konečného produktu. Výrobci se během procesu broušení zaměřují na tři hlavní metriky:

• pravoúhlost: Úhel mezi broušeným koncem a osou pružiny by měl být co nejblíže 90 stupňům. Standardní průmyslová tolerance je obvykle v rámci 1 až 3 stupně .
• Povrchová úprava: Povrch země by měl být hladký a bez otřepů. Drsné povrchy mohou způsobit tření o sedlo pružiny, což vede k předčasnému opotřebení.
• Konzistence volné délky: Po broušení musí mít všechny pružiny v dávce konzistentní výšku. Moderní CNC pružinová bruskas použijte elektronické sondy k měření výšky pružiny během procesu a automatické nastavení polohy kola.

Význam orovnávání kol

Postupem času se brusné kotouče a pružinová bruska se „ucpou“ kovovými částicemi nebo ztratí svůj dokonale plochý profil. Tento jev je známý jako "zasklení". K vyřešení tohoto problému je stroj vybaven a obvazová jednotka . Tato jednotka používá tvrdší materiál k seškrábání tenké vrstvy kotouče, čímž se obnaží čerstvá brusná zrna a zajistí se, že čelo kotouče zůstane rovnoběžné s nakládací deskou. Pravidelné oblékání je rozdíl mezi vysoce kvalitní pružinou a pružinou, která je při kontrole odmítnuta.
