Co je to stroj na tvarování pružin? Jaký je princip jeho fungování?

Definice a účel pružinového tvářecího stroje

A stroj na tvarování pružin je specializované průmyslové zařízení CNC (Computer Numerical Control) určené k ohýbání, navíjení a tvarování kovového drátu do složitých 2D nebo 3D geometrií. Na rozdíl od základních navíjecích strojů, které primárně vyrábějí standardní válcové pružiny, využívá stroj na tváření pružin více nezávislých os — často v rozsahu od 3 do 12 nebo více — k vytvoření složitých tvarů drátů, torzních pružin a kontaktů baterie s extrémní přesností.

Primárním cílem tohoto stroje je automatizovat výrobu součástí na bázi drátu a zajistit, aby každá vyrobená jednotka byla identická v rámci tolerancí tak úzkých, /- 0,01 mm . Díky tomu je nezbytným nástrojem ve velkoobjemových výrobních odvětvích, jako je automobilový průmysl a průmysl lékařských zařízení.

Základní pracovní princip pružinového tváření

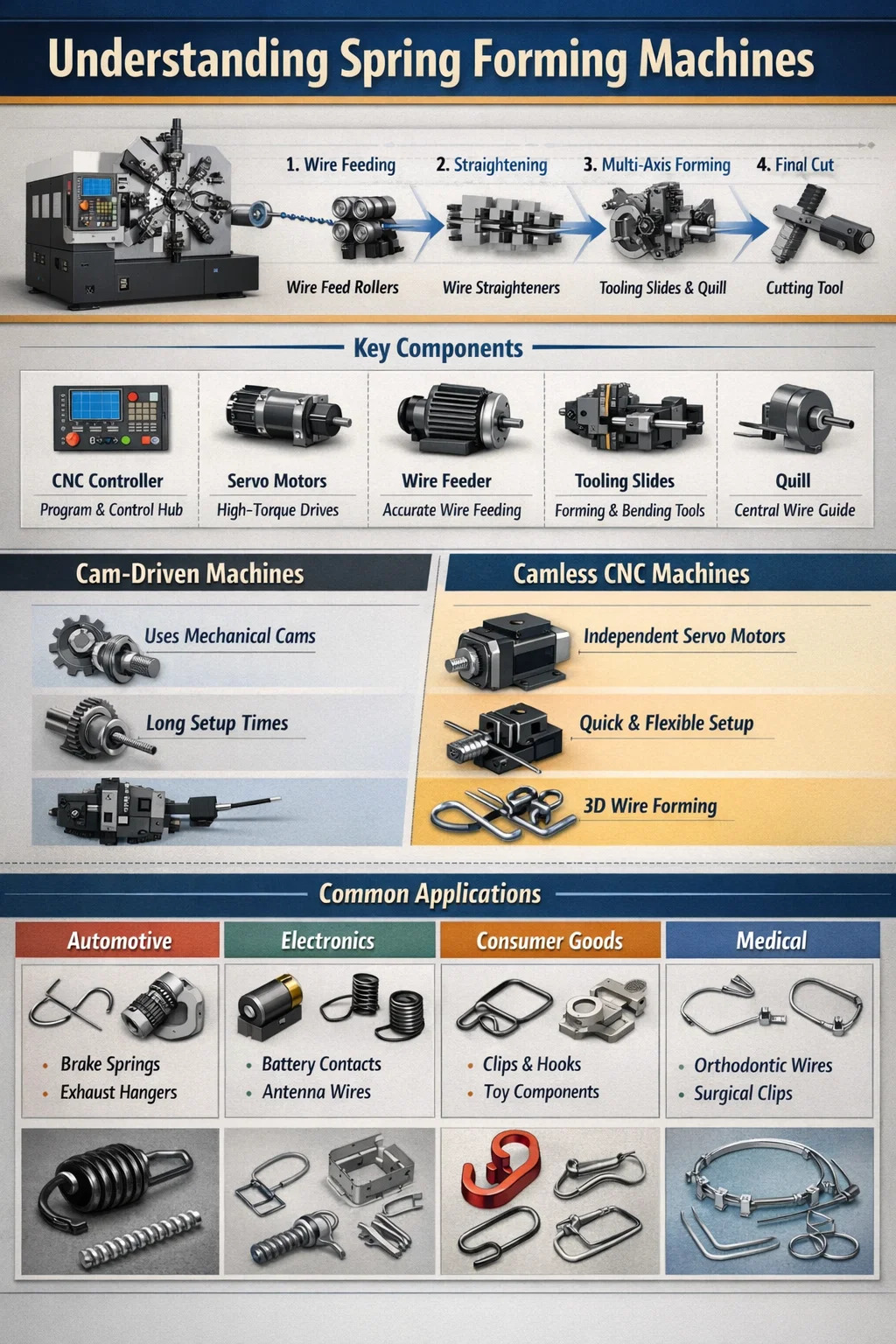

Základní pracovní princip pružinového tvářecího stroje se opírá o synchronizovaný pohyb systému podávání drátu a řady nástrojových saní. Proces sleduje logickou sekvenci řízenou centrálním počítačem:

1. Podávání drátu: Sada motorizovaných válečků táhne kovový drát z odvíječe. CNC systém řídí přesnou délku drátu zasunutého do tvářecí oblasti.
2. Narovnání: Než se drát dostane k nástrojům, prochází řadou horizontálních a vertikálních válců, aby se odstranila jakákoli "paměť cívky" nebo zakřivení, čímž se zajistí, že drát bude dokonale rovný.
3. Víceosé tváření: Jak drát vychází z centrální pinoly, různé "skluzavky" nebo držáky nástrojů se pohybují dovnitř. Každé sklíčko může být vybaveno různými nástroji (ohýbací, navíjecí nebo smyčkovací kolíky), které narážejí nebo přitlačují drát pod určitými úhly.
4. Finální střih: Jakmile je dosaženo složitého tvaru, specializovaný řezací nástroj ustřihne drát, aby se díl dokončil.

Klíčové komponenty a jejich funkce

K dosažení vysokorychlostní výroby — někdy až překračující 100 kusů za minutu —několik vnitřních součástí musí fungovat v dokonalé harmonii.

Pokročilé schopnosti: Stroje poháněné vačkou vs

Pochopení rozdílu v tom, jak tyto stroje fungují, je zásadní pro výběr správného zařízení pro konkrétní výrobní potřeby.

Vačkou poháněné stroje

Tradiční stroje využívají k pohonu všech pohybů centrální vačkový hřídel. I když jsou spolehlivé pro jednoduché pružiny, vyžadují značná doba ručního nastavení (často 2–4 hodiny) pro výměnu mechanické vačky, kdykoli je představen nový design součásti.

Bezvačkové CNC stroje

Moderní stroje na tváření pružin bez vačky použití nezávislých servomotorů pro každý suport nástroje. To umožňuje okamžité úpravy prostřednictvím softwaru. Mezi hlavní výhody patří:

• Rychlejší časy nastavení, často zkrácené 50 % až 70 % .
• Schopnost pohybovat nástroji v nelineárních drahách pro složité 3D drátěné formy.
• Synchronizace s rotačními drátovými systémy, umožňující samotnému drátu otáčet se o 360 stupňů během procesu tváření.

Praktické příklady a aplikace

Stroj na tvarování pružin je dostatečně univerzální, aby zpracovával materiály od 0,1 mm až 8,0 mm v průměru, včetně nerezové oceli, uhlíkové oceli a slitin mědi.

Běžně vyráběné díly:

• Automobilový průmysl: Brzdové pružiny, závěsy výfukového potrubí a dráty rámu sedadla.
• elektronika: Kontakty baterie, anténní dráty a mikrospínače.
• Spotřební zboží: Specializované háčky, spony na kuchyňské nádobí a složité součásti hraček.
• Lékařské: Ortodontické dráty a komponenty přesných chirurgických nástrojů.
