Co je stroj na navíjení pružin? Jaký je princip jeho fungování?

● Co je a Stroj na navíjení pružin ?

Jednoduše řečeno, stroj na navíjení pružin je stroj speciálně navržený pro "svinutí" kovového drátu do spirálového tvaru.
Pokud jste někdy viděli tlačné pružiny v kuličkovém peru, nebo ty dlouhé tažné pružiny, jsou většinou vyráběny tímto typem stroje. Jeho hlavním úkolem je přeměnit rovný kus ocelového drátu na řadu cívek, jako je spirála. Ve srovnání se složitějšími multifunkčními stroji se stroj na navíjení pružin zaměřuje na základní dovednost „navíjení“, díky čemuž je vysoce efektivní.

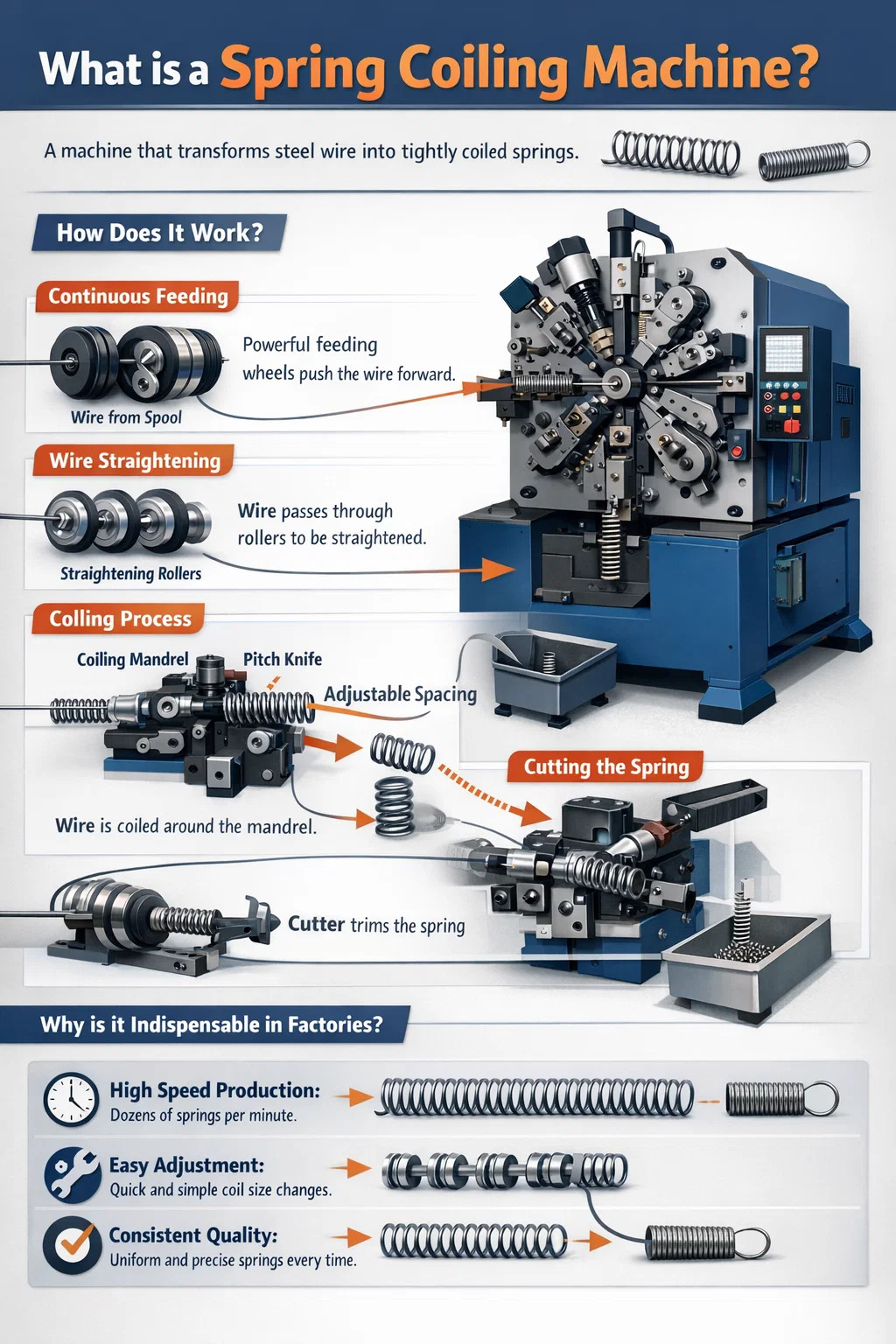

● Jak funguje stroj na navíjení pružin?

K přeměně kovového drátu na úhlednou pružinu stroj interně provádí přesnou koordinaci „tlačení a blokování“:

• Průběžné krmení:

Zadní část stroje má výkonná podávací kola. Pevně ​​sevřou ocelový drát a tlačí ho dopředu konstantní rychlostí jako dopravní pás. Množství podávaného drátu přímo určuje konečnou délku pružiny.

• Narovnání drátu:

Ocelové lanko je obvykle ohnuté a zkřivené, když se uvolní z cívky. Před vstupem do oblasti navíjení prochází několika sadami ofsetových kol. Drát se při průchodu těmito koly rovná, což je nezbytné pro zajištění toho, aby pružina nebyla křivá.

• Navíjení (hlavní proces):

Když je rovný ocelový drát vytlačen, narazí na velmi tvrdý blok (obvykle nazývaný navíjecí prst nebo trn).
Když je drát tlačený zezadu a blokován zepředu, je nucen se ohýbat podél křivky bloku.
Jak je drát neustále vytlačován, přirozeně tvoří souvislý kruh. Nastavením polohy tohoto bloku se změní velikost závitů pružin.

• Rozmístění cívek (ovládání rozteče):

Pokud by se jednalo pouze o navíjení, výsledkem by byla pevně navinutá kovová trubka. Aby se pružina stlačila, má stroj také speciální "tlačnou tyč" (roztečný nůž). Během procesu navíjení působí na drát boční silou a vytváří tak určitou vzdálenost mezi cívkami.

• Přesné řezání:

Když je pružina navinutá na předem stanovenou délku, nůž na horní straně stroje rychle klesá jako nůžky a čistě přestřihne drát. Vznikne tak úplná spirálová pružina, která klesá dolů.

● Proč je tento stroj v továrnách nepostradatelný?

Velmi vysoká rychlost: Specializovaný stroj na navíjení pružin funguje jako kulomet a produkuje desítky nebo dokonce stovky pružin za minutu.
Snadné nastavení: Nastavením několika knoflíků nebo parametrů programu na stroji lze snadno změnit tloušťku, délku a vzdálenost mezi závity pružiny.
Konzistentní kvalita: Ve srovnání s ručním navíjením mají pružiny vyráběné strojem téměř identický průměr a napětí pro každou cívku, takže jsou ideální pro hromadnou výrobu.
