Co je to stroj na ohýbání pružin? Jaký je princip jeho fungování?

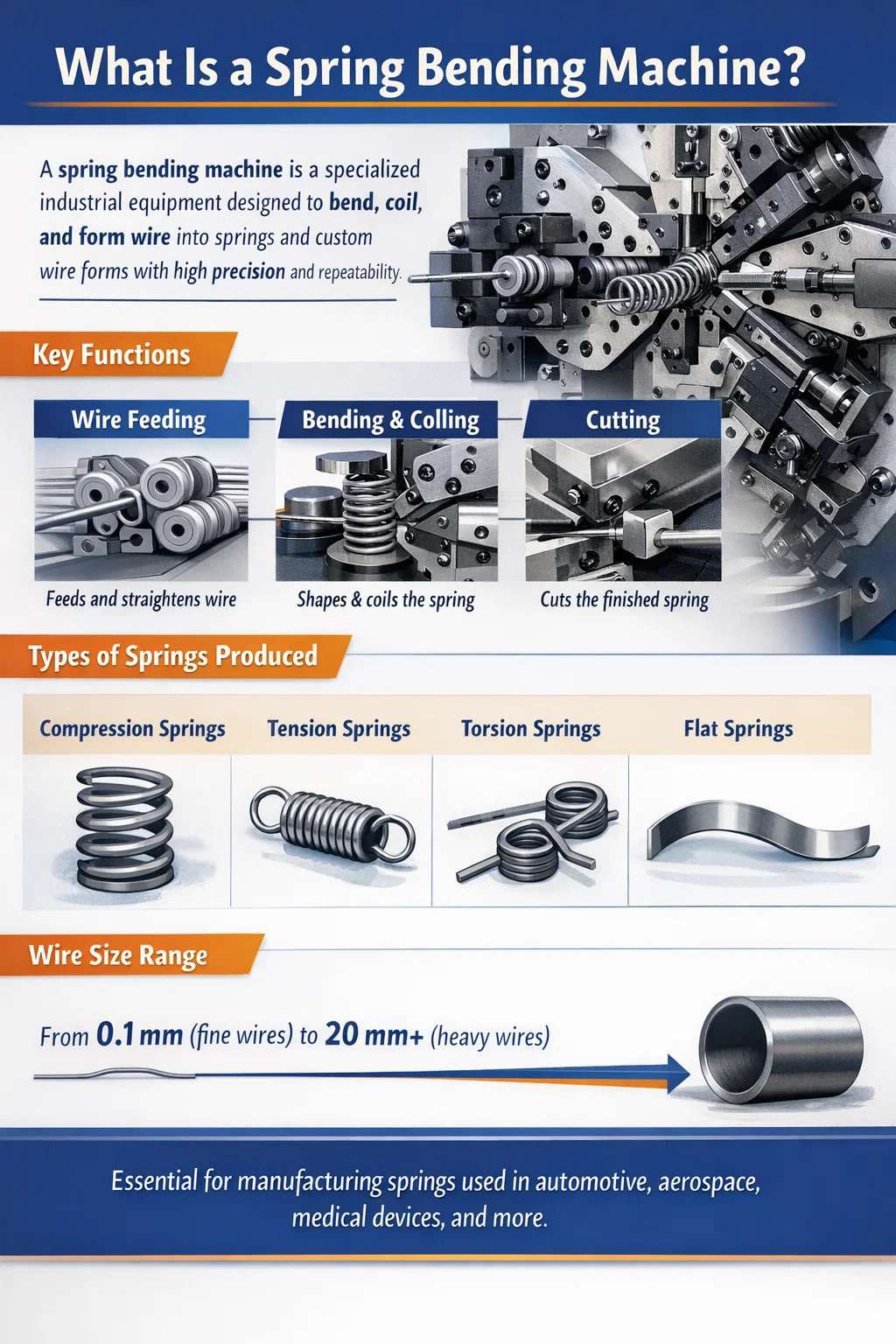

Co je to pružinový ohýbací stroj? Přímá odpověď

A stroj na ohýbání pružin je specializované průmyslové zařízení určené k ohýbání, navíjení a tvarování drátu nebo pásového materiálu do pružin a pružinových součástí. Ovládá tvar, rozteč, průměr a konfiguraci konce každé pružiny pomocí kombinace mechanismů podávání, ohýbání a řezání. Na rozdíl od univerzálních strojů na tvarování drátu je stroj na ohýbání pružin optimalizován speciálně pro výrobu tlačných pružin, tažných pružin, torzních pružin, plochých pružin a tvarů drátu na zakázku s vysokou opakovatelností a minimálními ručními zásahy.

Pružinové ohýbačky zvládnou průměry drátu od tak jemných jako 0,1 mm (pro přesné elektronické pružiny) na tloušťku jako 20 mm nebo více (pro těžké průmyslové pružiny). V modelech řízených CNC může jediný stroj uložit stovky programů dílů a přepínat mezi typy pružin během několika minut, což z něj činí základní kámen moderní výroby pružin.

Globální průmysl výroby pružin je významný. Pružiny se používají prakticky ve všech mechanických produktech – od kuličkových per a lékařských zařízení po automobilové závěsy a letecké pohony. Jarní trh byl oceněn na konec 24 miliard USD v roce 2023 , a stroje na ohýbání pružin jsou primární výrobní nástroje za tímto výstupem. Pochopení toho, co tyto stroje jsou a jak fungují, je nezbytné pro každého, kdo se zabývá výrobou pružin, zásobováním nebo konstrukčním návrhem.

Princip činnosti ohýbačky pružin

Princip činnosti stroje na ohýbání pružin se soustředí na tři koordinované akce: podávání drátu, řízené ohýbání a řezání . Tyto tři funkce jsou přesně načasovány a seřazeny tak, aby vytvořily kompletní pružinu v jediné nepřetržité operaci. Takto fungují jednotlivé fáze:

Podávání drátu

Drát je tažen z cívky (nebo z narovnaného podavače tyčí pro těžší drát) a prochází řadou rovnacích válců. Tyto válečky odstraňují přirozené zakřivení („nastavení“) z cívky drátu, takže drát vstupuje do zóny ohybu v přímé, konzistentní linii. Rovnací jednotka se obvykle skládá ze dvou sad válců uspořádaných pod úhlem 90 stupňů vůči sobě – jedna sada koriguje horizontální rovinu, druhá koriguje vertikální rovinu.

Po narovnání pár servopohonu poháněných podávacích válečků uchopí drát a posouvá jej dopředu řízenou rychlostí a délkou. Délka posuvu určuje, kde dojde ke každému ohybu vzhledem k předchozímu, což přímo řídí stoupání pružiny, délku těla a geometrii konce. U CNC strojů na ohýbání pružin je servomotor posuvu naprogramován tak, aby poskytoval přesné přírůstky – někdy přesné ±0,01 mm na krok posuvu .

Ohýbání a navíjení

Jak je drát přiváděn dopředu, dostává se do kontaktu s ohýbacími nástroji (nazývanými také ohýbací prsty, navíjecí kolíky nebo roztečné nástroje), které jej vychylují do požadovaného tvaru. Při výrobě spirálové pružiny se drát ohýbá kolem svinutého bodu (kalený ocelový čep nebo trn), aby se vytvořila spirálová spirála. Poloha bodu navíjení vzhledem k dráze drátu určuje průměr cívky. Nástroj rozteče – umístěný axiálně podél drátu – ovládá vzdálenost mezi sousedními cívkami.

Ohýbací nástroje jsou namontovány na saních nebo vačkách poháněných servomotory (u CNC strojů) nebo mechanickými vačkami (u strojů typu vaček). V CNC ohýbačce pružin může být každá osa ohýbání nezávisle naprogramována tak, aby se během cyklu podávání drátu pohybovala do libovolné polohy v libovolném bodě. To umožňuje stroji vyrábět pružiny s proměnným stoupáním, soudkovité pružiny, kuželové pružiny a složité 3D tvary drátu – vše z jediného nastavení.

U torzních pružin a jiných nevinutých tvarů aplikují ohýbací prsty přesné úhlové ohyby ve specifických bodech podél drátu. Stroj podá nastavenou délku, ohne pod naprogramovaným úhlem, znovu se posune, znovu ohne – opakuje se, dokud není dokončena úplná geometrie pružiny. Úhly ohybu lze ovládat na ±0,5 stupně nebo lepší na kvalitních CNC strojích.

Řezání

Jakmile je naprogramovaná geometrie pružiny dokončena, řezací mechanismus přeruší drát, aby se hotová pružina oddělila od příchozího drátu. Řezák je typicky čepel z kalené oceli poháněná vačkou nebo servo osou. Řez musí být čistý a bez otřepů, aby se předešlo funkčním závadám — zejména u tlačných pružin, kde musí koncové závity sedět rovně na povrchu. Některé stroje obsahují vyhrazenou stanici pro tváření konců, která brousí nebo zplošťuje řezané konce po řezání, čímž se vytvářejí uzavřené a broušené konce potřebné pro přesné tlačné pružiny.

Odpružení odškodnění

Kritickým aspektem principu činnosti ohýbačky pružin je řízení odpružení — elastické zotavení drátu po ohnutí. Při ohýbání se drát deformuje jak plasticky (trvale), tak pružně. Když se ohybová síla uvolní, pružná část se zotaví, což způsobí, že drát částečně pruží zpět do svého původního tvaru. Pokud nebude kompenzována, bude mít hotová pružina větší průměr a jiné stoupání, než je naprogramováno.

Odpružení závisí na materiálu drátu (nerezová ocel pruží zpět více než měkká ocel), průměru drátu, stavu temperování a poloměru ohybu. CNC stroje na ohýbání pružin kompenzují zpětné odpružení přílišným ohýbáním – nastavením pozice ohýbacího nástroje za nominální cíl o vypočítaný offset. U pokročilých strojů automatické systémy měření zpětného odpružení a kompenzace průběžně upravují polohy nástroje na základě naměřených rozměrů pružin z několika předchozích dílů.

Hlavní typy ohýbaček pružin

Stroje na ohýbání pružin nejsou jedinou kategorií. Existuje několik různých typů strojů, z nichž každý je vhodný pro různé typy pružin, objemy výroby, velikosti drátu a úrovně složitosti. Výběr správného typu stroje je stejně důležitý jako jeho správné naprogramování.

Stroj na navíjení pružin vačkového typu

Vačkové navíjecí stroje jsou tradičním tahounem velkoobjemové výroby pružin. Všechny pohyby os jsou poháněny mechanickými vačkami namontovanými na otočném vačkovém hřídeli. Vačky jsou profilovány pro vytvoření požadované geometrie pružiny a změna konstrukce pružiny vyžaduje fyzickou výměnu nebo seřízení vaček. Zatímco nastavení je časově náročné, stroje vačkového typu běží velmi vysokou rychlostí – některé modely mohou vyrábět až 500 tlačných pružin za minutu — díky tomu jsou ideální pro masivní výrobní série s jedinou pružinou. Jsou robustní, spolehlivé a jejich údržba je relativně nízká.

CNC stroj na navíjení pružin

Stroje na navíjení pružin CNC (Computer Numerical Control) nahrazují mechanické vačky servomotory na každé ose. Každá osa (průměr cívky, stoupání, posuv, řez) je nezávisle programovatelná pomocí ovladače s dotykovou obrazovkou. Změna z jedné konstrukce pružiny na druhou se provádí načtením jiného programu – není potřeba žádná mechanická změna. CNC navíjecí stroje obvykle mají 4 až 8 CNC os a může produkovat tlačné, prodlužovací a variabilní pružiny. Výrobní rychlosti se pohybují od 30 do 200 dílů za minutu v závislosti na složitosti pružiny a průměru drátu.

CNC ohýbačka pružin (víceosý formovač drátu)

Tento typ se často nazývá CNC ohýbačka drátu nebo CNC drátotvorný stroj a liší se od navíjecích strojů tím, že dokáže ohýbat drát ve třech rozměrech – nejen svinout jej do šroubovice. s 8 až 16 nebo více CNC os Tyto stroje mohou vyrábět složité 3D tvary drátu, jako jsou torzní pružiny se specifickými úhly ramen, drátěné spony, držáky, rukojeti a vlastní drátěné sestavy. Drát lze ohýbat v libovolném směru, otáčet a tvarovat do prakticky libovolného tvaru. Tyto stroje jsou nejuniverzálnějším typem a jsou nezbytné pro zakázkovou výrobu pružin a drátěných forem.

Plochá pružinová ohýbačka

Stroje na ohýbání plochých pružin (také nazývané stroje na tvarování pásu nebo stroje na ploché pružiny) jsou určeny pro tvarování plochého drátu nebo kovového pásu do listových pružin, plochých spirálových pružin, hodinových pružin a lisovaných a tvarovaných plochých pružinových součástí. Podávají plochý pásový materiál přes profilované válce a ohýbací lisy, které tvarují pás v horizontální a vertikální rovině. Tyto stroje se široce používají při výrobě hodinových hlavních pružin, automobilových svorek listových pružin a elektrických kontaktních pružin.

Stroj na torzní pružiny

Stroje s torzními pružinami jsou specializovanou variantou strojů na ohýbání pružin CNC, optimalizované pro výrobu torzních pružin – pružin, které akumulují energii tím, že jsou krouceny, nikoli stlačovány nebo natahovány. Vyznačují se speciálními nástroji na ohýbání ramen, které dokážou ohnout nohu/paži pružiny do přesných úhlů (běžně 90°, 180° nebo vlastních úhlů). Nejprve se navine cívka těla, poté se ohýbají paže. Stroje s torzními pružinami musí přesně ovládat délku ramene, úhel ramena a směr cívky (pravé nebo levé vinutí).

Klíčové součásti ohýbačky pružin

Pochopení toho, co každá hlavní součást dělá, pomáhá operátorům správně nastavit stroj, odstraňovat závady a udržovat zařízení v dobrém stavu. Zde jsou hlavní součásti, které se nacházejí na většině strojů na ohýbání a navíjení pružin:

• Cívka drátu a výplatní systém: Drží cívku drátu a řídí napětí, při kterém se drát odvíjí. Správná kontrola napětí zabraňuje zauzlování drátu, zamotání a nekonzistenci průměru. Některé stroje používají poháněné odvíjecí systémy pro těžké cívky s drátem o hmotnosti až několik set kilogramů.
• Žehlička na drát: Sada válečků z kalené oceli (typicky 5 až 11 válečků ve dvou kolmých rovinách), které odstraňují sadu cívek z drátu. Správné nastavení rovnačky je kritické – přílišné rovnání způsobuje zpevnění, zatímco nedostatečné rovnání zanechává zbytkové zakřivení, které způsobuje nekonzistenci průměru hotové pružiny.
• Podávací válečky: Servopoháněné drážkované válečky, které uchopí a posouvají drát přesně řízenou rychlostí a délkou. Profil drážky musí odpovídat průměru drátu — nesprávná velikost drážky způsobuje prokluzování (nekonzistentní délka posuvu) nebo deformaci drátu (označení nebo zploštění povrchu drátu).
• Navíjecí bod / ohýbací nástroje: Čepy, prsty nebo trny z tvrzené nástrojové oceli, které vychylují drát do požadovaného tvaru. U navíjecích strojů je navíjecí bod primárním nástrojem, který nastavuje průměr cívky. Tyto nástroje podléhají vysokému opotřebení a pro dlouhou životnost musí být vyrobeny z nástrojové oceli nebo tvrdokovu.
• Nástroj Rozteč Tool: Pohyblivý nástroj, který řídí osovou vzdálenost (rozteč) mezi závity při vytváření pružiny. Na CNC strojích je roztečový nástroj řízen servomotorem a lze jej naprogramovat tak, aby měnil rozteč v celém těle pružiny – čímž se vyrábějí pružiny s proměnným stoupáním používané v aplikacích automobilového odpružení a izolace vibrací.
• Řezání Unit: Řezací čepel z tvrzené oceli poháněná vačkou nebo servopohonem, které po vytvoření každé pružiny přeruší drát. Řezák musí být ostrý a správně načasovaný. Tupý řez nebo špatně načasovaný řez vytváří otřepy, ohnuté konce nebo nesprávnou volnou délku.
• CNC ovladač: Mozek stroje. Na moderních CNC ohýbačkách pružin je ovladač vybaven dotykovým rozhraním, grafickým programováním pružin, monitorováním os v reálném čase, automatickou kompenzací odpružení a počítadly výroby. Kontroléry od předních výrobců, jako jsou Wafios, Itaya a Lesjöfors, se integrují s továrními systémy MES a podporují konektivitu Průmyslu 4.0.
• Systém servopohonu: Každá CNC osa je poháněna servomotorem a zesilovačem pohonu. Servosystémy poskytují přesné polohové řízení (typicky Rozlišení kodéru ±0,001 mm ) a vysoká dynamická odezva – umožňuje stroji provádět složité víceosé profily pohybu při výrobních rychlostech.
• Rám stroje (základna): Pevná litinová nebo ocelová základna, která minimalizuje vibrace při vysokorychlostním provozu. Vibrace v rámu stroje se přímo promítají do nekonzistence stoupání a průměru pružin, takže tuhost rámu je klíčovým faktorem kvality stroje.

Typy pružin vyráběné ohýbačkami pružin

Ohýbačky pružin mohou vyrábět širokou škálu typů pružin. Každý typ má odlišnou geometrii, funkci a výrobní požadavky. Zde je podrobný přehled nejběžnějších typů pružin a způsobu jejich výroby:

tlačné pružiny

Tlačné pružiny jsou spirálové pružiny s otevřenou spirálou, které odolávají tlakovým (tlačným) silám. Jedná se o celosvětově nejběžněji vyráběný typ pružin, který se používá ve všem, od kuličkových per až po automobilové ventilové rozvody. Vyrábějí se stočením drátu do šroubovice s konzistentním stoupáním. Mezi klíčové parametry patří volná délka, průměr cívky (OD a ID), průměr drátu, počet aktivních cívek a typ konce (otevřená, uzavřená, otevřená-zeměná, uzavřená-zeměná). Uzavřené a zabroušené konce vyžadují sekundární broušení po navíjení, kde jsou koncové cívky broušeny naplocho na kotoučové nebo bezhroté brusce, aby byla zajištěna stabilní dosedací plocha.

Prodlužovací pružiny

Tažné pružiny jsou vinuté pružiny, které odolávají tahovým (tažným) silám. Vyrábějí se na navíjecích strojích se speciální háčkovací stanicí, která ohýbá konec drátu do smyčky nebo háčku pro připevnění. Cívky těla jsou navinuty s nulovým stoupáním (cívky se dotýkají), aby se vytvořilo počáteční napětí – předpětí, které je třeba překonat, než se pružina začne prodlužovat. Mezi běžné typy háků patří strojní háky, německé háky a křížové háky, z nichž každý je tvořen specifickými sekvencemi ohýbacích nástrojů naprogramovaných v řídicí jednotce CNC.

Torzní pružiny

Torzní pružiny ukládají rotační energii tím, že jsou krouceny. Skládají se ze stočeného těla se dvěma prodlužovacími rameny (nohami). Pružina vyvíjí krouticí moment úměrný úhlu natočení. Vyrábějí se na CNC drátotvorných strojích nebo jednoúčelových strojích s torzními pružinami, kde se tělo navine a poté se ramena ohýbají do zadaného úhlu. Mezi běžné aplikace patří kolíčky na prádlo, pasti na myši, protizávaží garážových vrat a přesné přístroje. Úhel mezi oběma rameny — „torzní úhel“ — musí být dodržen ±1° nebo těsnější pro přesné aplikace.

Ploché pružiny a listové pružiny

Ploché pružiny jsou vyrobeny z plochého drátu nebo kovového pásu spíše než z kulatého drátu. Zahrnují listové pružiny (jak se používají v závěsech vozidel), hodinové a výkonové pružiny (ploché vinuté pružiny navinuté z pásu), konzolové pružiny a elektrické kontaktní pružiny. Ploché pružinové ohýbačky formují pás přes profilované válce a ohýbací nástroje. Tolerance tloušťky pro přesné ploché pružiny mohou být tak těsné jako ±0,01 mm , která vyžaduje jak přesný pásový materiál, tak dobře udržovaný stroj.

Vlastní drátěné formy

Kromě klasických tvarů pružin mohou CNC ohýbačky pružin – zejména víceosé CNC tvarovače drátu – vyrobit z drátu prakticky jakýkoli tvar: spony, pojistné kroužky, držáky, rukojeti, lékařské vodicí dráty, ortodontické dráty a složité 3D sestavy drátu. Tyto díly nemusí akumulovat pružnou energii (takže technicky ne pružiny), ale jsou vyráběny na ohýbacích strojích na pružinách na stejném pracovním principu podávání-ohyb-řez.

Materiály drátu používané v ohýbacích strojích na pružiny

Volba materiálu drátu významně ovlivňuje výkon pružiny, nastavení stroje a požadovanou kompenzaci zpětného odpružení. Různé materiály mají různé moduly pružnosti, pevnost v tahu a vlastnosti odpružení. Zde jsou nejběžnější drátěné materiály zpracované ohýbacími stroji:

• Tvrdě tažený drát z uhlíkové oceli (ASTM A227): Nejběžnější a nejlevnější pružinový drát. Pevnost v tahu se obvykle mění s průměrem 1 250–2 000 MPa . Používá se pro univerzální tlačné a tažné pružiny v nekritických aplikacích.
• Hudební drát / klavírní drát (ASTM A228): Drát z oceli s vysokým obsahem uhlíku s nejvyšší pevností v tahu z běžných pružinových materiálů až 2 800 MPa pro jemné průměry. Používá se tam, kde je potřeba vysoká pevnost a dobrá únavová životnost. Standard pro přesné přístrojové pružiny.
• Drát z nerezové oceli (ASTM A313, typ 302/304/316): Vynikající odolnost proti korozi, dobrý výkon při zvýšených teplotách. Pevnost v tahu o něco nižší než u hudebního drátu. Vyžaduje vyšší kompenzaci odpružení – obvykle O 10–20 % větší ohyb než uhlíková ocel. Používá se při zpracování potravin, lékařských, námořních a chemických aplikacích.
• Drátek z chrom-silikonové slitiny (ASTM A401): Výjimečná pevnost při zvýšených teplotách a vynikající odolnost proti únavě. Používá se pro automobilové pružiny ventilů, které musí spolehlivě fungovat při teplotách motoru do 200 °C a během životnosti motoru se musí zacyklit miliardkrát.
• Fosforový bronzový drát: Dobrá elektrická vodivost a odolnost proti korozi. Používá se pro elektrické kontaktní pružiny, malé nástrojové pružiny a aplikace vyžadující nemagnetické vlastnosti.
• Titanový drát: Velmi vysoký poměr pevnosti k hmotnosti, vynikající odolnost proti korozi. Drahé a obtížně svinuté. Používá se v letectví a ve vysoce výkonném sportovním vybavení, kde je rozhodující snížení hmotnosti.
• Inconel a další superslitiny: Používá se pro pružiny, které musí pracovat při extrémních teplotách (nad 300 °C) v plynových turbínách, proudových motorech a průmyslových pecích. Tyto materiály vyžadují specializované nástroje a významnou kompenzaci zpětného odpružení.

Proces ohýbání pružin: Krok za krokem

Správné nastavení a provoz stroje na ohýbání pružin vyžaduje systematický přístup. Zde je typická sekvence pro nastavení CNC stroje na navíjení pružin pro výrobu nové tlačné pružiny:

1. Načítání drátu: Namontujte cívku drátu na odvíjecí systém. Protáhněte drát rovnací jednotkou a upravte přítlak válečku tak, abyste odstranili sadu cívky, aniž by došlo k přepracování drátu.
2. Výběr a instalace nářadí: Vyberte velikost navíjecího bodu na základě cílového vnitřního průměru a nainstalujte nástroj pro rozteč. U jemného drátu (pod 1 mm) se upřednostňují nástroje z tvrdokovu pro delší životnost.
3. Vstup do programu: Do CNC ovladače zadejte parametry pružiny: průměr drátu, typ materiálu, vnější průměr cívky, volná délka, počet celkových a aktivních cívek, rozteč, typ zakončení. Řídicí jednotka může na základě těchto vstupů automaticky vypočítat počáteční polohy nástroje.
4. První spuštění článku: Vyrobte malou dávku vzorků pružin (obvykle 5–10 kusů). Změřte vnější průměr cívky, volnou délku, rozteč a konfiguraci konce pomocí měřicího zařízení specifického pro pružiny, jako je systém pro měření obrazu nebo ruční měření.
5. Nastavení pružiny: Porovnejte naměřené rozměry s cílem. Upravte polohu navíjecího bodu pro správné odpružení vnějšího průměru. Upravte rozteč nástrojem Pitch. Znovu spusťte vzorky a znovu změřte. Opakujte, dokud nejsou všechny rozměry v toleranci.
6. Výrobní běh: Jakmile získáte schválení prvního článku, spusťte výrobu. Pravidelně sledujte rozměry pružiny – obvykle každých 50–100 dílů – a používejte funkce automatické kompenzace stroje k udržení kvality při vyčerpání cívky drátu (vlastnosti drátu se mohou po délce cívky mírně lišit).
7. Následné zpracování (je-li požadováno): Odešlete pružiny pro broušení konců (pokud jsou vyžadovány uzavřené broušené konce), tepelné zpracování (uvolnění pnutí za účelem stabilizace rozměrů), brokování (pro zlepšení únavové životnosti), pokovení (pro ochranu proti korozi) nebo zátěžové testování (pro ověření, že tuhost pružiny odpovídá specifikaci).

Klíčové parametry pružiny a jak je stroj ovládá

Inženýři pružin a obsluha strojů musí porozumět vztahu mezi nastavením stroje a parametry pružiny. Zde je návod, jak se řídí nejkritičtější rozměry pružin na CNC ohýbačce pružin:

Výhody CNC ohýbaček pružin oproti ručním strojům

Přechod od ručních a vačkových pružinových strojů k plně CNC ohýbačkám pružin byl jednou z nejvýznamnějších změn ve výrobě pružin za posledních 30 let. Výhody CNC jsou přesvědčivé a dobře zdokumentované ve výrobních prostředích:

• Rychlá výměna: Přechod z jednoho návrhu pružiny na jiný na CNC stroji trvá minuty – stačí nahrát nový program, ověřit první článek a spustit. Na stroji vačkového typu může výměna trvat hodiny, protože vačky musí být fyzicky vyměněny a znovu načasovány.
• Složitá geometrie: CNC stroje mohou vyrábět pružiny s proměnným stoupáním, kuželové pružiny, soudkovité pružiny a 3D drátěné formy, které je fyzicky nemožné vyrobit na mechanických vačkových strojích.
• Automatická kompenzace: Řídicí systémy CNC mohou automaticky upravovat polohy nástroje na základě naměřených rozměrů pružiny, kompenzovat změny průměru drátu a změny odpružení v průběhu času bez zásahu operátora.
• Výrobní údaje: CNC stroje zaznamenávají počty výroby, doby cyklů, chybové události a údaje o kvalitě, které lze analyzovat pro zlepšení procesu a sledovatelnost.
• Požadavky na dovednosti: CNC stroje snižují závislost na vysoce kvalifikované manuální obsluze. Jakmile je program vyvinut a ověřen, mohou méně zkušení operátoři provozovat produkci se sníženým rizikem chyb nastavení.
• Integrace: Moderní CNC ohýbačky pružin lze integrovat s automatickými měniči cívek, dopravníky dílů, systémy vizuální kontroly a robotickými balicími linkami pro plně automatizované výrobní buňky.

Běžné vady ohybu pružiny a jak je opravit

Dokonce i dobře nastavené stroje na ohýbání pružin produkují vadné díly, když se podmínky procesu mění. Rozpoznání běžných vad a jejich základních příčin je zásadní pro udržení kvality:

• Průměr cívky je mimo toleranci: Obvykle způsobeno změnou odpružení v důsledku změn mechanických vlastností drátu (různá šarže drátu), teplotních změn nebo opotřebení nástroje. Opravte nastavením polohy bodu navíjení nebo aktualizací hodnoty kompenzace odpružení v CNC programu.
• Nesprávná volná délka: Způsobeno prokluzem podávacího válce (opotřebené válečky, nesprávná upínací síla nebo znečištěný povrch drátu) nebo nesprávná délka podávání programu. Zkontrolujte stav podávacího válce a znovu ověřte hodnoty programu oproti naměřenému posuvu drátu.
• Nestejnoměrná výška tónu: Způsobeno nestabilitou rozteče, opotřebenými ložisky rozteče nebo nekonzistentním rovnáním drátu. Zkontrolujte a vyměňte opotřebované roztečné nástroje. Ověřte přítlak rovnacího válce.
• Otřepy na řezaných koncích: Způsobeno tupou čepelí řezačky nebo nesprávným načasováním řezačky. Vyměňte nebo znovu naostřete ostří řezačky. Ověřte načasování frézy v programu CNC.
• Poškození povrchu drátu (škrábance, ploché skvrny): Způsobeno nesprávnou velikostí drážky podávacího válce, nadměrnou upínací silou nebo znečištěným drátem (okují, zrnitost). Vyberte správnou drážku válce pro průměr drátu. Zkontrolujte kvalitu příchozího vodiče. Vyčistěte válečky a vodítka.
• Zamotaný nebo zalomený drát: Příčinou je nadměrné napětí odvíječe, přeběh cívky drátu nebo nesprávné nastavení rovnačky. Upravte napětí odlehčovací brzdy. Zkontrolujte a upravte přítlak rovnacího válce.

Přední výrobci pružinových ohýbaček

Odvětví strojů na ohýbání pružin má relativně malý počet zavedených výrobců, většina z nich sídlí v Evropě a Asii. Zde jsou některá z nejuznávanějších jmen v oboru:

• Wafios (Německo): Jeden z celosvětově nejuznávanějších výrobců strojů na tváření pružin a drátu. Jejich CNC stroje na navíjení pružin a stroje na tvarování drátu se používají ve vysoce přesných průmyslových odvětvích po celém světě. Modely, jako je řada FUL, manipulují s drátem od 0,1 mm do 20 mm.
• Itaya Engineering (Japonsko): Známý pro vysokorychlostní CNC stroje na navíjení pružin s pokročilými víceosými schopnostmi. Obzvláště silné na trhu s elektronikou a přesnými nástroji.
• Reell Precision Manufacturing (USA): Specializuje se na torzní pružinu a drátěnou formu výrobního zařízení, široce používaného v lékařském zařízení a elektronickém průmyslu.
• Asahi Seiki (Japonsko): Jeden z největších světových výrobců strojů na navíjení pružin. Silná přítomnost na trhu automobilových pružin s vysokorychlostními vačkovými a CNC stroji.
• NiceFon / Bamatec (Čína/Tchaj-wan): Nákladově konkurenceschopné CNC ohýbačky pružin široce používané výrobci pružin v Asii a stále více v dalších regionech. Nabídněte dobrou hodnotu pro standardní typy pružin.
• Simco Industries (USA): Známý pro těžké stroje na navíjení pružin, které jsou schopné zpracovávat drát velkého průměru pro průmyslovou a závěsnou výrobu pružin.

Ceny strojů se značně liší podle schopností. Základní CNC stroj na navíjení pružin pro standardní velikosti drátu může začít na 30 000–80 000 USD , zatímco špičkový víceosý CNC drátotvorný stroj od prémiového evropského výrobce může překonat 300 000–500 000 USD když jsou plně vybavené a vybavené automatickými kontrolními systémy.

Průmyslové aplikace pružinových ohýbaček

Pružiny patří mezi nejuniverzálněji používané mechanické součásti. Stroje na ohýbání pružin jsou přímo zodpovědné za výrobu pružin používaných v mimořádné řadě průmyslových odvětví a produktů:

• Automobilový průmysl: Pružiny ventilů, vinuté pružiny zavěšení, pružiny sedla, vratné pružiny pro brzdy a spojky a pružiny západek dveří. Jedno osobní vozidlo může obsahovat více než 200 jednotlivých pramenů .
• Elektronika a spotřebiče: Kontaktní pružiny ve spínačích, relé, konektorech a klávesnicích. Kontaktní pružiny baterie. Přesné mikropružiny v pevných discích a optických snímačích.
• Lékařské přístroje: Pružiny systému zavádění stentu, vratné pružiny chirurgických nástrojů, pružiny lékařských implantátů, pružiny ortopedických zařízení a pružiny zařízení pro dodávání léků. Ty vyžadují extrémní čistotu a často používají nerezový nebo titanový drát.
• Letectví a obrana: Pružiny ovladače, pružiny bezpečnostního mechanismu, pružiny vyhazovacího sedadla a pružiny upevňovacích prvků pro letectví. Ty musí splňovat přísné standardy sledovatelnosti materiálu a testování.
• Spotřební produkty: Matrace vnitřní pružiny, nábytkové mechanismy, pera, zapalovače, hračky a sportovní potřeby. Samotná výroba matracových pružin je obrovský trh s vnitřními pružinovými matracemi obsahujícími stovky jednotlivých pružin.
• Průmyslové stroje: Pružiny zápustky, pružiny pro izolaci vibrací, pružiny pojistných ventilů a pružiny spojky v průmyslových zařízeních. Ty často vyžadují těžký drát a vysokou nosnost.

Bezpečnostní pokyny pro provoz ohýbačky pružin

Stroje na ohýbání pružin zahrnují vysokorychlostní rotující a vratně se pohybující části, vysokonapěťový drát a ostré řezné nástroje. Správné bezpečnostní postupy chrání obsluhu a udržují spolehlivost stroje:

• Nebezpečí napnutí drátu: Drát pod napětím může prasknout nebo nebezpečně šlehnout, pokud výplatní systém ztratí kontrolu. Při navlékání drátu nebo manipulaci s ním vždy používejte správné ovládání napětí odvíjení a noste ochranu očí.
• Létající pružiny: Vytvarované pružiny mohou být vyhozeny vysokou rychlostí z navíjecí zóny. Stroje musí mít vhodné kryty a sběrné skluzy. Během provozu nikdy nesahejte do oblasti navíjení.
• Ostré konce drátů: Konce řezaných drátů jsou extrémně ostré. Při manipulaci s drátem a hotovými pružinami používejte vhodné rukavice. Kryty konce drátu nebo odstraňování otřepů by měly být prováděny na částech, s nimiž často manipulují koncoví uživatelé.
• Ochrana stroje: Všechny rotující součásti (podávací válečky, vačky, hnací řemeny) musí být řádně chráněny podle místních bezpečnostních předpisů pro strojní zařízení (OSHA 1910.212 v USA; Směrnice o strojních zařízeních 2006/42/EC v Evropě).
• Nouzové zastavení: Všechny stroje na ohýbání pružin musí mít dobře přístupné tlačítko nouzového zastavení, které okamžitě zastaví veškerý pohyb stroje. CNC stroje by měly mít bezpečnostní obvod E-stop, který splňuje požadavky na zastavení kategorie 0 nebo kategorie 1 podle EN 60204-1.
• Uzamčení/označení (LOTO): Před jakoukoli výměnou nástroje, údržbou nebo seřízením uvnitř stroje musí být napájení zablokováno a ověřeno, že je bez napětí. Toto je povinný požadavek OSHA a základní bezpečnostní praxe.
