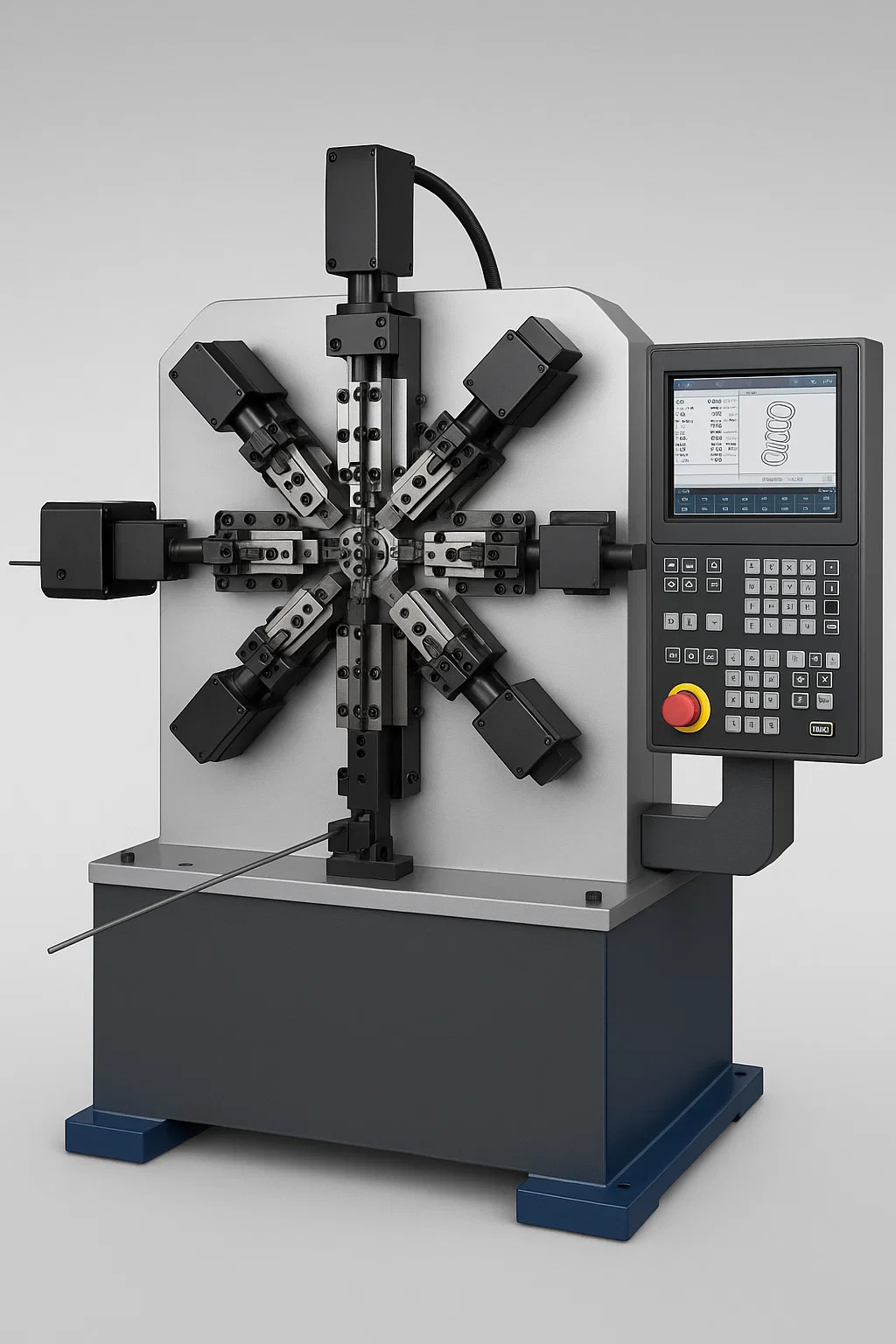

Co je CNC pružinový stroj?

A CNC pružinový stroj je počítačem řízené průmyslové zařízení určené pro automatizovanou přesnou výrobu pružin a drátěných forem. Zde je návod, jak funguje a jeho klíčové vlastnosti:

●Jádro počítačového numerického řízení (CNC):

•Na rozdíl od mechanických pružinových strojů poháněných fyzickými vačkami a ozubenými koly se CNC stroj zcela spoléhá na vyhrazený počítačový ovladač.
•Tento řídicí systém provádí naprogramované pokyny k ovládání všech pohybů stroje a akcí s vysokou přesností.

●Pohon víceosého servomotoru:

•Kritické funkce stroje jsou poháněny jednotlivými servomotory, z nichž každý řídí určitou osu pohybu.

●Klíčové osy obvykle zahrnují:

• Podavač drátu: Přesně zatlačí odměřené délky drátu do tvářecí oblasti.
•Tvářecí nástroje (více os): Ovládejte pohyb několika ohýbacích nástrojů (skluzavky, prsty) kolem centrálního tvářecího bodu.
• Cut-Off Tool: Pohání čepel, která odstřihne hotový díl z drátu.
•Volitelné osy: Mohou zahrnovat nástroje pro řízení sklonu navíjení, pomocné ohýbání nebo tvarování konců (např. zploštění).

●Digitální programování a nastavení:

•Výroba je řízena digitálním programem vytvořeným offline nebo přímo na ovládacím panelu stroje.
•Operátoři zadávají specifikace tvaru pružiny/drátu (průměr drátu, vnější rozměry, počet cívek, úhly ohybu, tvary konců atd.) do specializovaného softwaru CAD/CAM dodávaného se strojem.
•Software převede tyto specifikace na strojový kód (jako G-kód), kterému řídicí jednotka rozumí.

●Fyzické nastavení primárně zahrnuje:

•Vložte správnou cívku drátu.
•Instalace požadovaných tvářecích nástrojů (ohýbací prsty, trny, řezací čepel) do jejich určených servopohonů.
•Zadávání programu do ovladače.

●Automatizovaný cyklus přesného tvarování:

• Podavač drátu: Servopoháněné podávací válečky tlačí přesnou délku narovnaného drátu do tvářecí zóny.
•Koordinovaný pohyb nástroje: Na základě programu ovladač aktivuje servomotory pro každou osu tvářecího nástroje nezávisle a současně. •Nástroje se pohybují po složitých drahách – klouzání, otáčení, lisování – k ohýbání drátu kolem trnů nebo proti sobě.
•Progresivní ohýbání: Vícenásobné ohyby, závity, smyčky nebo složité 3D tvary se vytvářejí postupně v rámci jednoho cyklu, jak se posuvy drátu a nástroje pohybují.
• Cut-Off: Po vytvoření konečného tvaru servomotorem poháněný odřezávací nástroj čistě odstřihne hotový díl od vlečného drátu.
•Vysunutí a opakování: Dokončený díl spadne nebo je vyhozen, všechny nástroje se stahují a cyklus se okamžitě opakuje vysokou rychlostí.

●Základní výhody:

•Rychlé výměny: Přepínání mezi různými konstrukcemi pružin trvá minuty (načtení nového programu, možná výměna nástrojů) místo hodin/dnů potřebných pro mechanické seřízení vačky.
•Složité geometrie: Schopnost vyrábět vysoce složité pružiny a drátěné formy s více ohyby, různým stoupáním závitů, složitými koncovými tvary a skutečnými 3D tvary, které jsou na mechanických strojích nemožné.
• Vysoká přesnost a konzistence: Servo řízení a digitální programování zajišťují opakovatelnost na úrovni mikronů pro každou součást.
• Flexibilita: Ideální pro prototypování, malé série, výrobu s velkým množstvím směsi a složité jednorázové díly.
•Snížená závislost na odbornosti: Menší spoléhání na vysoce kvalifikované „mechaniky nastavení“ ve srovnání s ladicími mechanickými vačkovými stroji; větší důraz na programovací dovednosti.

●Typický výstup:

Všechny standardní typy pružin (kompresní, tažné, torzní).
Složité speciální pružiny (např. dvojité torzní, kónické, soudkovité, miniaturizované pružiny).
Sofistikované tvary drátů (svorky, držáky, konektory, rámečky, lékařské komponenty, elektronické kontakty) vyžadující několik přesných ohybů v různých rovinách.
