Co je CNC pružinový tvarovací stroj? Jaký je princip jeho fungování?

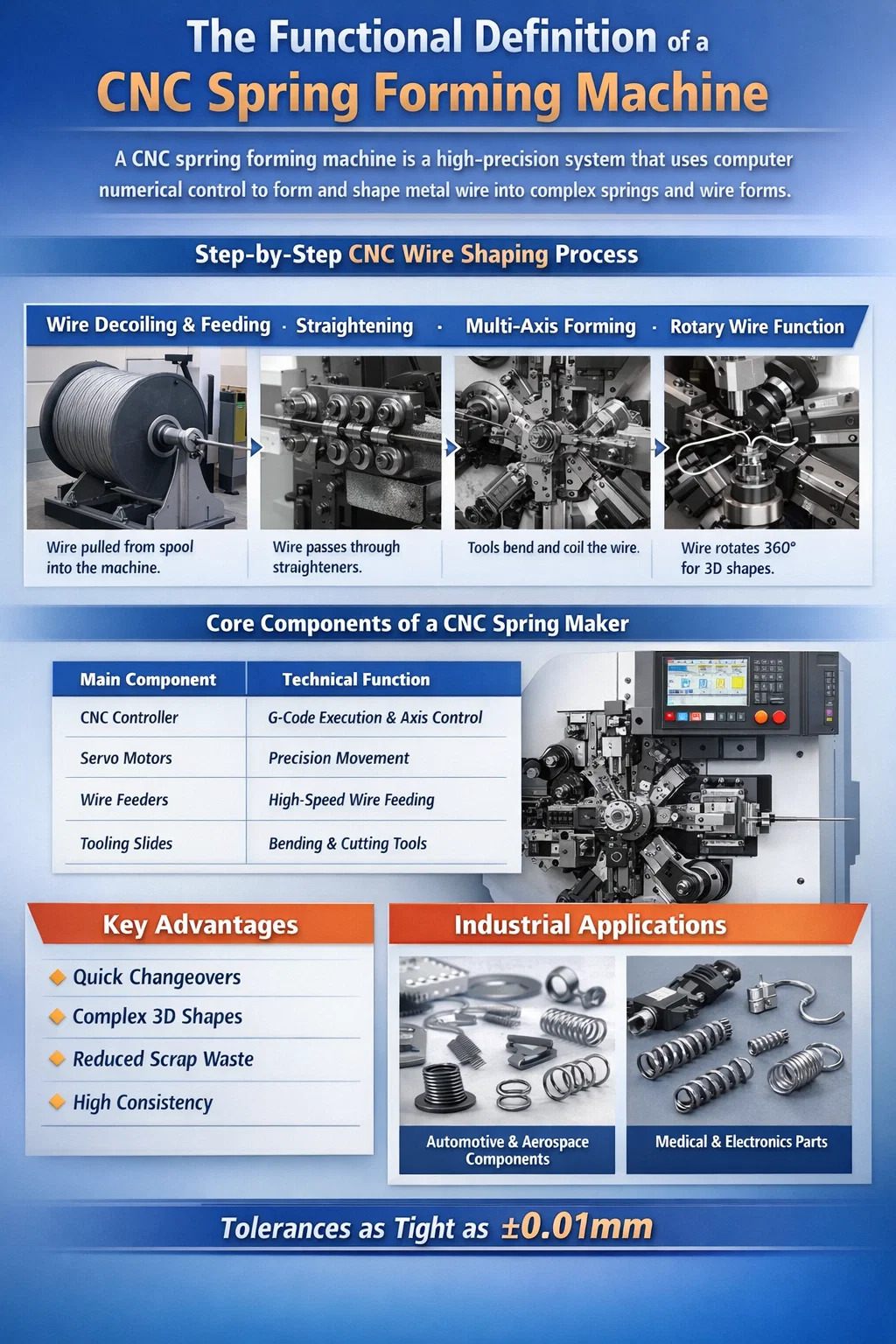

Funkční definice a CNC pružinový tvářecí stroj

A CNC pružinový tvarovací stroj je vysoce přesný výrobní systém, který využívá počítačové numerické řízení k automatizaci ohýbání, navíjení a tvarování kovového drátu do složitých pružinových geometrií a složitých tvarů drátu. Na rozdíl od tradičních výrobců mechanických pružin, kteří se spoléhají na pevné vačkové hřídele, toto moderní zařízení využívá více nezávislých servomotorů ovládat různé osy, což umožňuje vytvářet nestandardní tvary, které by nebylo možné dosáhnout ručně.

Ve standardním průmyslovém prostředí jsou tyto stroje páteří výroby drátěných komponent, schopné zpracovávat dráty o průměrech od 0,15 mm až přes 10 mm . Stroj funguje tak, že drát prochází řadou válců a tvaruje jej pomocí specializovaných nástrojů, které se pohybují v trojrozměrném prostoru s chirurgickou přesností. Tato technologie zajišťuje a vysoká míra opakovatelnosti , často udržuje tolerance tak těsné jako ±0,01 mm přes výrobní série milionů kusů.

Pracovní princip CNC drátového tvarování krok za krokem

Provoz a CNC pružinový tvarovací stroj je sekvence vysoce synchronizovaných mechanických pohybů. Proces začíná surovinou a končí hotovou, tepelně zpracovanou komponentou nebo komponentou připravenou k použití. Následující mechanika popisuje cestu drátu strojem:

Odvíjení a podávání drátu

Kovový drát, obvykle vyrobený z nerezové oceli, uhlíkové oceli nebo slitin mědi, je vytažen z velké cívky nebo cívky. Stroj je systém podávání drátu používá vysoce výkonné válce poháněné servomotorem s vysokým točivým momentem. Tyto válečky musí vyvinout dostatečný tlak, aby vytáhly drát, aniž by jej zploštěly, a zajistily, že délka podávání je přesná na mikromilimetr.

Rovnání a příprava materiálu

Protože byl drát uložen v cívce, má přirozené zakřivení neboli „paměť“. Než dojde k tvarování, drát prochází rovnačky drátů . Ty se skládají z řady válečků uspořádaných v horizontální i vertikální rovině. Střídavým napětím rovnačka odstraňuje všechny zauzlování a ohyby a vytváří dokonale rovnou linii drátu pro tvářecí nástroje.

Víceosé synchronizované tváření

Když drát vychází z centrálního vedení (brka), vstupuje do tvářecí zóny. V a CNC pružinový tvarovací stroj , kolem drátu je umístěno více nástrojových saní. Každý snímek se může pohybovat nezávisle. Například v a 12osý stroj několik nástrojů může narážet na drát z různých úhlů současně nebo v předem naprogramované sekvenci a vytvářet smyčky, ohyby nebo cívky.

Role funkce rotačního drátu

Mnoho pokročilých strojů má a rotační drátová osa . Namísto pouhého pohybu nástrojů kolem drátu může stroj otočit drát sám o 360 stupňů. To poskytuje další rozměr flexibility, který umožňuje tvarování složitých 3D tvarů bez nutnosti zastavovat proces podávání nebo používat příliš komplikované nastavení nástrojů.

Základní součásti moderního CNC výrobce pružin

Účinnost a CNC pružinový tvarovací stroj je výsledkem synergie mezi jeho mechanickým hardwarem a elektronickým řídicím systémem. Následující tabulka uvádí základní hardwarové komponenty, které se nacházejí v profesionálním stroji.

Výhody oproti tradičním systémům poháněným vačkou

Přechod od mechanických vaček k CNC pružinový tvarovací stroj technologie způsobila revoluci v oblasti výroby pružin. Hlavní výhody se zaměřují na efektivitu a všestrannost:

• Zkrácená doba nastavení: Tradiční stroje vyžadují ruční seřízení vačky, které může trvat 4 až 8 hodin. CNC stroj lze přeprogramovat pod 30 minut .
• Složitá geometrie: Tyto stroje umí vyrábět dvojité torzní pružiny , kontakty baterie a 3D tvary drátu v jediné operaci, což eliminuje potřebu sekundárního ručního ohýbání.
• Úspora materiálu: Přesná kontrola nad posuvem a řezacími operacemi minimalizuje kovový odpad, což je významný nákladový faktor při velkoobjemové výrobě.
• Konzistence: Jakmile je program ověřen, stroj může vyrábět 100 000 stejných dílů s nulovou odchylkou, což je klíčové pro bezpečnostně kritické komponenty v automobilovém průmyslu.

Aplikace a průmyslový výstup

Výstup a CNC pružinový tvarovací stroj se používá téměř ve všech oblastech moderního života. Protože stroj dokáže pracovat s různými průřezy drátu (kulatý, plochý nebo čtvercový), jeho aplikace jsou téměř neomezené:

Automobilový a letecký průmysl

Výrobci používají tyto stroje k výrobě pružin rámu sedadla, pružin ventilů motoru a svorek vstřikovačů paliva. Tyto díly musí odolat extrémnímu namáhání a teplotě, což vyžaduje, aby stroj zpracovával slitiny s vysokou pevností v tahu, jako je např Inconel nebo Chrome Silicon .

Elektronika a lékařské vybavení

V malém měřítku CNC pružinový tvarovací strojs vyrábí mikropružiny pro moduly kamer smartphonů a chirurgické nástroje. V tomto měřítku přesnost stroje při manipulaci s drátem tenkým jako 0,1 mm je prvořadá.

Závěrečné technické shrnutí

Na závěr, CNC pružinový tvarovací stroj představuje vrchol technologie zpracování drátu. Kombinací výkonných servomotorů se sofistikovaným softwarovým ovládáním přemění jednoduchou cívku drátu na složitou mechanickou součást. Jeho schopnost provádět více operací – podávání, rovnání, ohýbání, navíjení a řezání – v rámci jediného automatizovaného cyklu z něj činí nepostradatelný přínos pro každou moderní továrnu, která usiluje o vysokorychlostní a vysoce přesnou výrobu.
