Konstrukce torzní pružiny: Rovnice, materiály a průvodce strojem

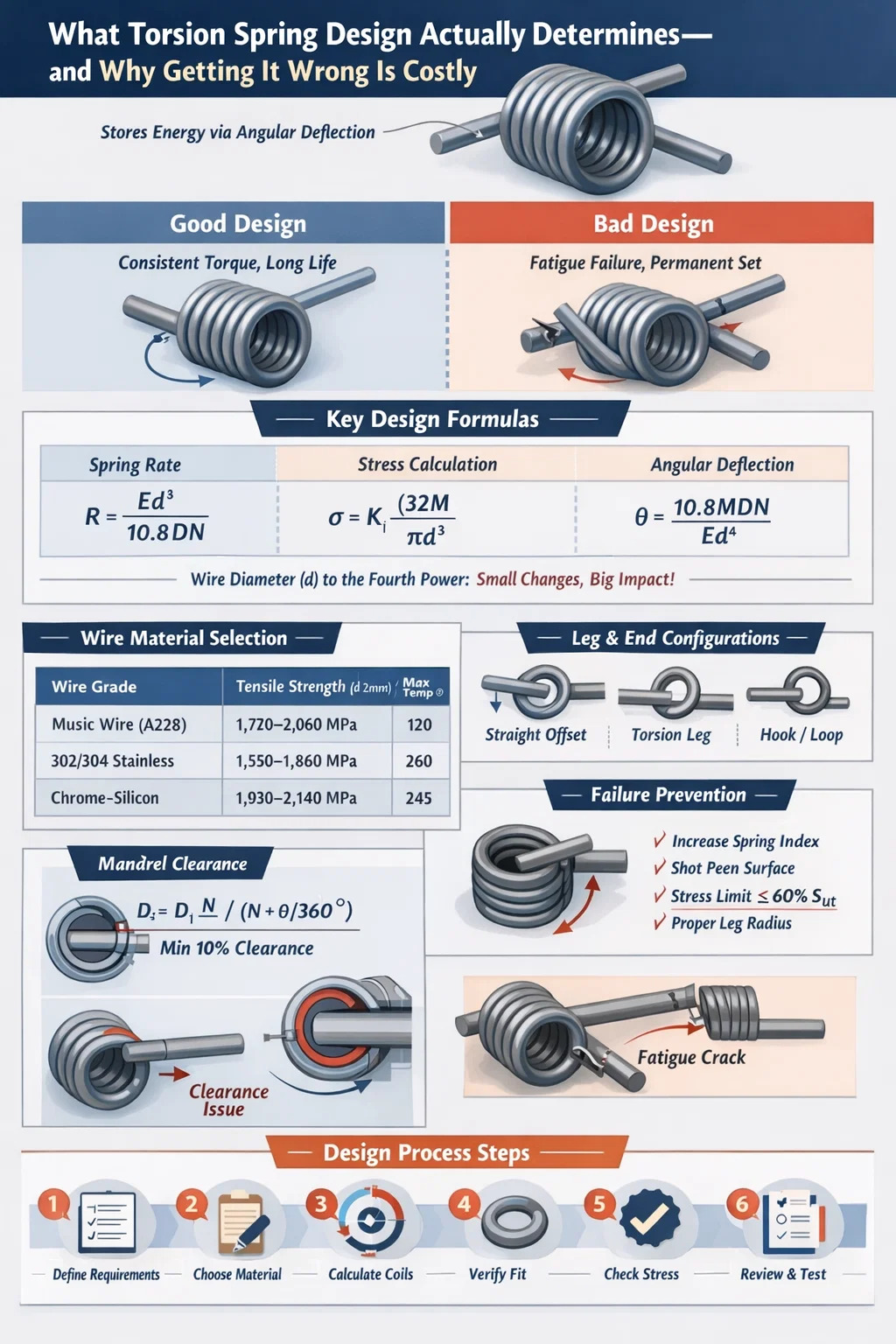

Co ve skutečnosti určuje konstrukce torzní pružiny – a proč je její nesprávné provedení nákladné

Návrh torzní pružiny je proces specifikování geometrie, materiálu, zátěžových charakteristik a výrobních tolerancí pružiny, která akumuluje energii prostřednictvím úhlového vychýlení spíše než lineárního stlačení nebo prodloužení. Získejte správný design a pružina zajistí konzistentní točivý moment v tisících – nebo milionech – cyklech. Nechte to špatně a budete čelit předčasnému únavovému selhání, trvalému nastavení nebo nepředvídatelným křivkám točivého momentu, které zničí následný mechanismus.

Nejkritičtějším výstupem návrhu je tuhost pružiny (točivý moment na stupeň otáčení) , typicky vyjádřené v N·mm/° nebo lb·in/°. Každý další parametr – průměr drátu, průměr cívky, počet aktivních cívek, geometrie ramen, konfigurace zakončení – se započítává do tohoto čísla. Stroj s torzními pružinami dokáže vyrobit pouze to, co návrh specifikuje, takže přesnost ve fázi návrhu eliminuje nákladné přepracování na výrobní úrovni.

Tento článek vás provede celým procesem návrhu: od základních rovnic a výběru materiálu až po výrobní omezení kladená stroji s torzními pružinami, běžné režimy poruch a praktické toleranční strategie používané ve velkosériové výrobě.

Základní konstrukční rovnice, které musí znát každý inženýr

Konstrukce torzních pružin se opírá o soubor dobře zavedených mechanických rovnic. Jejich pochopení není volitelné – určují, zda vaše pružina přežije svou provozní životnost nebo selže během prvních několika tisíc cyklů.

Vzorec jarní sazby

Úhlová tuhost pružiny R se vypočítá jako:

R = Ed⁴ / (10,8 D N)

Kde E je modul pružnosti (MPa), d je průměr drátu (mm), D je střední průměr cívky (mm) a N je počet aktivních cívek. Pro tvrdě tažený drát z uhlíkové oceli, E ≈ 196 500 MPa; pro nerez 302/304, E ≈ 193 000 MPa; pro chrom-křemík (SAE 9254), E ≈ 201 000 MPa.

Všimněte si, že průměr drátu se zobrazuje ve čtvrté mocnině. Zvýšení d o pouhých 10 % zvýší tuhost pružiny přibližně o 46 %. To je důvod, proč je průměr drátu nejcitlivější proměnnou v jakékoli konstrukci torzních pružin – malá odchylka tolerance má předimenzovaný vliv na konečnou tuhost pružiny.

Výpočet stresu a Wahlův korekční faktor

Ohybové napětí v torzním pružinovém drátu je:

σ = K_i × (32M) / (πd³)

Kde M je aplikovaný moment (N·mm), d je průměr drátu a K_i je korekční faktor vnitřního napětí vlákna (také nazývaný Wahlův faktor pro torzní pružiny). K_i zohledňuje efekty zakřivení a je definován jako:

K_i = (4C² - C - 1) / (4C (C - 1))

Kde C je index pružiny = D/d. Pro index pružiny 6 (běžná hodnota), K_i ≈ 1,24. Pro těsnou cívku s C = 4 se K_i zvýší na přibližně 1,40. To znamená, že pevně vinutá pružina zaznamená o 13 % vyšší napětí ve vnitřním vláknu při stejném aplikovaném momentu – významný rozdíl, když je konstrukčním omezením únavová životnost.

Úhlová výchylka při zatížení

Celková úhlová výchylka θ (ve stupních) je:

θ = 10,8 M D N / (E d4)

Tato rovnice je inverzí vzorce pro tuhost pružiny. Říká vám, jak moc se pružina otáčí pro daný moment. V aplikacích, jako jsou panty automobilových dveří nebo regulátory oken, je znalost přesného úhlu vychýlení při každé úrovni točivého momentu rozhodující pro balení mechanismu.

Změna průměru cívky pod průhybem

Jedna vlastnost jedinečná pro torzní pružiny: průměr cívky se mění, jak se pružina navíjí nebo odvíjí. Při navíjení ve směru zavírání (cívky se utahují) se střední průměr zmenšuje. Nový střední průměr D2 je:

D2 = D1 N / (N 9/360°)

Pro pružinu s 8 aktivními závity otočnými o 90° je D₂ = D₁ × 8 / 8,25 = 0,970 × D₁ – snížení o 3 %. Jestliže pružina pracuje přes trn, konstruktér musí ověřit, že D2 stále poskytuje dostatečnou vůli; interference při maximální výchylce způsobuje katastrofální špičky točivého momentu a předčasné selhání. Standardní konstrukční praxí je zachovat min 10% vůle mezi vychýleným vnitřním průměrem cívky a vnějším průměrem trnu .

Výběr materiálu: Odpovídající jakost drátu požadavkům aplikace

Volba materiálu je neoddělitelná od konstrukce torzních pružin. Drát musí poskytovat požadovanou pevnost v tahu, mez odolnosti a odolnost proti korozi v celém rozsahu provozních teplot, přičemž musí zůstat kompatibilní s tvářecími schopnostmi stroje s torzními pružinami.

Pro většinu průmyslových aplikací – dveřní panty, západky, navíječe a elektrické konektory – hudební drát (ASTM A228) je výchozí volbou . Jeho vysoká pevnost v tahu a stálá kvalita povrchu podporují životnost přesahující 500 000 cyklů při namáhání až do 70 % konečné pevnosti v tahu. Natvrdo tažený drát stojí o 10–15 % méně, ale má hrubší povrchovou úpravu a větší variabilitu pevnosti v tahu, takže je vhodnější pro statické nebo nízkocyklové aplikace.

Chrom-silikonový drát, i když je dražší, je standardní volbou pro automobilové ventilové pružiny a vratné pružiny brzd, kde provozní teploty dosahují 200–240 °C a musí být minimalizováno uvolnění napětí. Je také náročnější pro stroj s torzními pružinami, protože jeho vyšší tvrdost urychluje opotřebení nástrojů – faktor, který je třeba projednat s výrobcem při kontrole návrhu.

Fosforový bronz a berylliová měď se objevují v pružinách elektrických konektorů, kde kromě mechanického výkonu záleží na vodivosti. Zejména berylliová měď, i když je drahá, dosahuje pevnosti v tahu blížící se 1 400 MPa a zachovává si vynikající odolnost proti tuhnutí, díky čemuž je vhodná pro přesné nástroje s úzkými tolerancemi krouticího momentu během prodloužené životnosti.

Konfigurace ramen a konců: Často podceňovaná, vždy kritická

Koncová konfigurace torzní pružiny – jak jsou tvarovány nohy, kde se dotýkají protilehlých částí a jakou geometrii sledují – přímo ovlivňuje tři věci: efektivní počet aktivních vinutí, koncentraci napětí na spojení nohy a těla a to, co může stroj torzních pružin realisticky vytvořit.

Běžné typy konců a jejich kompromisy

• Rovné odsazené nohy — Nejběžnější. Noha vybíhá tečně od těla. Snadné tvarování na CNC stroji s torzní pružinou; přispívá přibližně polovinou délky nohy k počtu aktivních cívek.
• Rovné torzní nohy (radiální) — Noha vybíhá radiálně dovnitř nebo ven. Jednodušší nastavení na stroji, ale vytváří složitější rozložení napětí v bodě přechodu ohybu.
• Háčky a smyčky — Používá se, když se pružina musí připojit ke kolíku nebo hřídeli bez sekundárního upevňovacího prvku. Geometrii háku lze přesně tvarovat pomocí CNC stroje s torzními pružinami, ale vyžaduje výměnu nástroje a prodlužuje dobu cyklu o 8–15 % v závislosti na složitosti.
• Krátké a dlouhé tangenciální nohy — Délka nohy ovlivňuje, kolik krouticího momentu se přenáší do bodu zatížení a jak se pružina vyrovná v sestavě. Delší nohy zvyšují rameno páky a snižují sílu potřebnou k dosažení daného krouticího momentu, ale také zvyšují ohybové napětí v kořeni nohy.
• Zkřížený střed (dvojité torze) — Dvě těla torzních pružin spojených uprostřed, vinutá v opačných směrech. Používá se tam, kde točivý moment musí být symetrický a prostorová omezení brání dvěma samostatným pružinám. Komplexní pro nastavení na stroji s torzními pružinami; typicky vyhrazené pro velkoobjemové automobilové nebo průmyslové aplikace, kde je investice do nástrojů oprávněná.

Aktivní příspěvek cívky z nohou

Efektivní počet aktivních cívek N_a zahrnuje příspěvek z nohou. U rovných nohou standardní aproximace přidává L/(3πD) k počtu závitů těla, kde L je celková délka obou nohou. Pro pružinu se středním průměrem závitu 20 mm a dvěma 30 mm rameny to přidává přibližně 30/(3π×20) ≈ 0,16 závitů – malá, ale netriviální korekce, když jsou vyžadovány těsné tolerance pružiny (±5 % nebo lepší).

Ignorování této korekce vede k systematickým chybám v rychlosti pružiny, které se projeví během kontroly prvního výrobku, což vyžaduje úpravy počtu závitů a dodatečnou dobu nastavení stroje s torzní pružinou CNC.

Jak Stroj na torzní pružiny Tvaruje to, co je vyrobitelné

Stroj na torzní pružiny – konkrétně CNC navíjecí stroj s torzní pružinou – tvoří drát ohýbáním kolem navíjecího trnu a současně tvaruje nohy a koncové prvky. Pochopení toho, co stroj může a nemůže dělat, je zásadní ve fázi návrhu, před řezáním nástrojů.

Rozsah průměru drátu a omezení indexu pružiny

Standardní CNC stroje s torzními pružinami zpracovávají průměr drátu od cca 0,10 mm do 16 mm, v závislosti na třídě stroje. Základní kryt CNC navíječek 0,3–3,5 mm; těžké průmyslové stroje zpracovávají drát 3–16 mm. Index pružiny (D/d) je prakticky omezen mezi 4 a 16 pro většinu výrobních sérií:

• C pod 4: Cívka je příliš těsná; stroj s torzními pružinami se snaží dosáhnout konzistentního stoupání a vysoké zakřivení dramaticky zvyšuje namáhání vnitřního vlákna. Pružiny s C < 4 téměř vždy vykazují předčasnou únavu na vnitřním povrchu vinutí.
• C nad 16: Cívka je volná a drát má tendenci se během tváření vyboulit. Trpí opakovatelnost rozměrů — odchylka průměru cívky ±3–4 % je typická nad C = 16, ve srovnání s ±1 % dosažitelnou při C = 6–10.

Sladkou tečkou pro výrobu torzních pružinových strojů je C = 6 až C = 12 , kde jsou tvářecí síly zvládnutelné, opotřebení nástroje je předvídatelné a rozměrové tolerance jsou dosažitelné při vysokých výrobních rychlostech.

Možnosti CNC stroje s torzní pružinou: Osy a přesnost

Moderní CNC stroje s torzními pružinami – jako jsou stroje od Wafios, Numalliance nebo Simplex – pracují se 4 až 8 řízenými osami. Mezi klíčové schopnosti patří:

• Programovatelný úhel nohou v krocích po 0,1°, umožňující přesné ovládání počátečního úhlu mezi dvěma nohami (volný úhel)
• Rychlost podávání drátu až 200 m/min na vysokorychlostních strojích pro drát malého průměru, což se promítá do rychlosti výroby 100–300 pružin za minutu pro jednoduché geometrie
• Automatická kompenzace odpružení, kde řídicí software stroje předem ohne drát za cílový úhel, aby se zohlednilo elastické zotavení – kritické pro dosažení tolerancí volného úhlu ±2° nebo lepších
• In-line měření krouticího momentu na některých pokročilých systémech, kde je pružina testována ihned po tvarování a díly mimo toleranci jsou automaticky vyřazeny

Volný úhel – úhel mezi dvěma nohami v nezatíženém stavu – je jedním z nejnáročnějších parametrů na ovládání. Tolerance volného úhlu ±3° až ±5° je standardní výrobní možností; ±1° až ±2° je dosažitelné s prémiovými CNC stroji s torzními pružinami a kvalifikací procesu, ale za vyšší náklady na kus. Konstruktéři by měli specifikovat nejtěsnější toleranci, kterou skutečně potřebují, ne tu nejtěsnější, kterou si myslí, že je možná – přílišná specifikace tolerance volného úhlu může zdvojnásobit nebo ztrojnásobit náklady na součást, aniž by se zlepšila funkce produktu.

Tepelné zpracování po tvarování

Po vytvarování se torzní pružiny vyrobené z předtvrzeného drátu (hudební drát, tvrdě tažený, nerezový) podrobí nízkoteplotnímu vypalování – typicky 175–230 °C po dobu 20–30 minut. To snižuje zbytková napětí vyvolaná během navíjení, stabilizuje volný úhel a snižuje nastavení v provozu. Chrom-křemíkové a chrom-vanadiové pružiny jsou vytvořeny z žíhaného drátu a poté kaleny v oleji a po navinutí temperovány na konečnou tvrdost, což poskytuje větší kontrolu nad vlastnostmi materiálu, ale vyžaduje další procesní kroky na strojní lince torzních pružin.

Brokování, aplikované po tepelném zpracování, vyvolává zbytková tlaková napětí na povrchu drátu, čímž se zvyšuje mez únavy 20–30 % pro pružiny pracující v obráceném ohybu. Pro torzní pružiny ve vysokocyklových aplikacích (nad 500 000 cyklů) je téměř vždy specifikováno otryskávání brokem, přestože se k ceně dílu přidává 15–25 %, protože alternativa – únavové selhání na poli – je mnohem dražší.

Analýza únavy a predikce životnosti torzních pružin

Únavové selhání je dominantním způsobem porušení torzních pružin při cyklickém zatěžování. Začíná na vnitřním povrchu cívky (kde je ohybové napětí nejvyšší v důsledku zakřivení) nebo na spojení nohy a těla (bod koncentrace napětí). Předpovídání únavové životnosti vyžaduje pochopení jak amplitudy stresu, tak střední hodnoty stresu.

Upravené Goodmanovo kritérium pro jarní únavu

Modifikované Goodmanovo kritérium dává do vztahu přípustnou amplitudu napětí σ_a střední napětí σ_m:

σ_a / S_e σ_m / S_ut = 1

Kde S_e je mez odolnosti a S_ut je konečná pevnost v tahu. Pro hudební drát, S_e ≈ 0,45 × S_ut pro leštěné vzorky. Korekční faktory povrchové úpravy toto snižují na přibližně 0,35–0,38 × S_ut pro výrobní drát se standardní kvalitou povrchu.

Gerberova parabola se někdy používá jako alternativa k řadě Goodman, protože lépe odpovídá empirickým údajům o únavě pružiny při vysokých středních úrovních napětí. Goodman však zůstává konzervativnější a je preferován pro aplikace kritické z hlediska bezpečnosti.

Praktické cíle na míru stresu

V praktické konstrukci torzní pružiny poskytují následující cílové hodnoty poměru napětí spolehlivý výkon proti únavě:

• Pro nekonečnou životnost (>10⁷ cyklů): maximální napětí v ohybu ≤ 55–60 % S_ut
• Pro >1×10⁶ cyklů: maximální napětí ≤ 65–70 % S_ut
• Pro statické aplikace nebo <10 000 cyklů: maximální napětí ≤ 80 % S_ut
• Pro pružiny s brokováním: přípustné úrovně napětí se zvyšují o 15–20 % napříč všemi kategoriemi

Tyto cíle je nutné vypočítat pomocí vzorce korigovaného na stres s Wahlovým faktorem. Použití rovnice jmenovitého namáhání v ohybu bez korekce zakřivení podhodnocuje skutečné napětí drátu o 15–35 % v závislosti na indexu pružiny – potenciálně katastrofální chyba ve vysokocyklovém návrhu.

Stresová relaxace a permanentní sada

Torzní pružiny pod trvalým zatížením mohou vykazovat trvalé nastavení – trvalou změnu volného úhlu v průběhu času v důsledku tečení v materiálu drátu. Trvalé tuhnutí je závislé na teplotě a u drátu z uhlíkové oceli je významné nad 100 °C. Maximální povolené trvalé namáhání nastavené na méně než 2 % po dobu 1 000 hodin při pokojové teplotě je přibližně 65 % S_ut pro hudební drát a 70 % pro chrom-silikon.

U aplikací, kde je pružina držena ve stlačené poloze (jako v mnoha mechanismech automobilů a spotřebičů), musí konstruktér ověřit, že trvalé napětí při maximální výchylce nepřekračuje tyto limity. Pokud tak neučiníte, má to za následek pokles točivého momentu během životnosti produktu – běžná stížnost v terénu, která přímo navazuje na přehlédnutí konstrukce torzních pružin.

Toleranční strategie: co specifikovat a co ne příliš specifikovat

Specifikace tolerancí na výkresu torzní pružiny je místo, kde se technický úsudek protíná s výrobními náklady. Každá tolerance těsnější než standardní výrobní kapacita vyžaduje dodatečné kontroly procesu, zvýšenou frekvenci kontrol nebo pomalejší doby cyklu stroje s torzní pružinou – to vše zvyšuje náklady.

Standardní dosažitelné tolerance ve výrobě

Nejdůležitější tolerance, kterou je třeba správně specifikovat, je krouticí moment při definovaném zkušebním úhlu, nikoli tuhost pružiny samostatně. Tolerance krouticího momentu pod určitým úhlem je přímo spojena s funkcí produktu – říká výrobci přesně, co musí pružina dodat v bodě své dráhy, který je pro sestavu důležitý. Samotná míra pružiny nevypráví příběh, pokud se volný úhel mění.

Běžným a účinným přístupem je specifikovat: (1) kroutící moment při minimálním pracovním úhlu, (2) krouticí moment při maximálním pracovním úhlu a (3) volný úhel s širokou tolerancí. Tato funkční specifikace poskytuje obsluze stroje s torzními pružinami maximální volnost při optimalizaci procesu tváření a zároveň zajišťuje správné fungování pružiny v sestavě.

Kreslicí poznámky, které zabraňují chybné interpretaci

Výkres torzní pružiny by měl vždy specifikovat:

• Směr větru (pravostranný nebo levostranný) – kritický pro nastavení stroje s torzní pružinou a pro směr vytváření točivého momentu v sestavě
• Zda se krouticí momenty a úhly měří s nasazeným trnem nebo bez něj
• Směr zatížení (směr zavírání nebo otevírání vzhledem ke směru rány)
• Požadavky na povrchovou úpravu a nátěr (zinkování, fosfátování, pasivace)
• Zda je vyžadováno přednastavení (nadměrné vychýlení ke snížení nastavení) a do jakého úhlu

Vynechání směru větru z výkresu je jednou z nejčastějších a nákladných chyb při nákupu torzních pružin. Pravostranná torzní pružina navinutá v zavíracím směru generuje při zavírání rostoucí krouticí moment – ​​pokud sestava vyžaduje zavírací moment od levé pružiny, mechanismus bude fungovat obráceně nebo nebude fungovat vůbec.

Běžné režimy poruch a jak jim konstrukce torzní pružiny předchází

Pochopení způsobů selhání není post-mortem inženýrství – je to návrhový vstup. Každý režim selhání se mapuje na konkrétní návrhová rozhodnutí, která mu mohou zabránit nebo jej zmírnit.

Únavové praskání na vnitřním povrchu cívky

Nejvyšší ohybové napětí u torzní pružiny se vyskytuje na vnitřním vláknu každého závitu v důsledku efektu zakřivení (zachyceného Wahlovým faktorem). Vznikají zde únavové trhliny, které se šíří napříč průměrem drátu, což má za následek náhlý zlom. Preventivní strategie:

• Zvyšte index pružiny, abyste snížili K_i — přechod z C = 4 na C = 6 snižuje namáhání vnitřních vláken přibližně o 12 %
• Aplikujte brokování pro zavedení zbytkového napětí v tlaku na povrch
• Snižte špičkové napětí díky většímu průměru drátu nebo zmenšenému střednímu průměru cívky
• Zajistěte, aby povrch drátu byl bez švů, překrytí a důlků – to jsou body koncentrace napětí, které dramaticky snižují únavovou životnost

Trvale nastaveno v provozu

Set se projevuje jako zmenšení volného úhlu v průběhu času, snížení točivého momentu dodávaného pod pracovním úhlem. Základní příčinou je trvalé napětí překračující mez pružnosti materiálu při provozní teplotě. Prevence: udržujte trvalé napětí pod 65 % S_ut pro uhlíkovou ocel, používejte přednastavené pružiny (předem vychýlené za maximální pracovní úhel během výroby, aby se vyvolala příznivá zbytková napětí), nebo specifikujte drát z vyšší slitiny s lepší odolností proti relaxaci.

Interference cívky s trnem

Jak se pružina vychyluje ve směru zavírání, vnitřní průměr cívky se zmenšuje. Pokud je pružina namontována přes trn s nedostatečnou vůlí, cívky se dotknou trnu – generují tření, teplo a nepředvídatelné špičky točivého momentu. V těžkých případech se pružina zcela zadře o trn. Oprava je v návrhu přímočará: vypočítejte minimální vnitřní průměr cívky při maximální výchylce pomocí vzorce pro změnu průměru a zajistěte, aby vnější průměr vřetena byl alespoň o 10 % menší. To však vyžaduje, aby konstruktér znal maximální provozní úhel ve fázi návrhu.

Koncentrace stresu u kořene nohy

Přechod od těla cívky k přímému ramenu je geometrická diskontinuita, která vytváří koncentraci napětí. Velikost závisí na ostrosti ohybu. Minimální poloměr ohybu 1,5 d u kořene nohy je dobrou konstrukční praxí — poloměry menší než toto dramaticky zvyšují faktor koncentrace napětí. Když stroj s torzní pružinou tvoří nohu, operátor upraví nástroj tak, aby dosáhl tohoto minimálního poloměru. Pokud konstruktér nakreslí ostrý roh u kořene nohy, stroj vytvoří ostrý roh a únavové selhání nastane v tomto místě spíše než v těle cívky, kde to předpovídá analýza napětí.

Design pro vyrobitelnost: Práce s vaším dodavatelem torzních pružin

Nejúčinnější návrhy torzních pružin jsou vyvíjeny ve spolupráci mezi konstruktérem a výrobcem pružin – konkrétně se zapojením týmu obsluhujícího stroj s torzními pružinami na počátku procesu návrhu, před dokončením výkresu.

Klíčové úvahy DFM, které je třeba vznést s výrobcem:

• Dostupnost průměru drátu: Ne všechny průměry drátů jsou skladem ve všech slitinách. Návrh na nestandardní průměr drátu (např. 1,65 mm, když je standardem 1,6 mm a 1,8 mm) může přidat 4–8 týdnů dodací lhůty a 15–30% prémii za materiál. Před dokončením návrhu si vyžádejte standardní inventář průměrů výrobce.
• Minimální objednací množství: Vlastní geometrie nohou a úzké tolerance často vyžadují speciální nástroje. MOQ se může pohybovat od 500 kusů pro jednoduché návrhy až po 10 000 kusů pro složité geometrie se specializovanými investicemi do nástrojů. Pochopení tohoto ve fázi návrhu má vliv na to, zda zakázková nebo upravená standardní konstrukce pružiny dává větší ekonomický smysl.
• Životnost nástroje a frekvence výměny nástroje: Vysoce legované dráty (chrom-křemík, Inconel) urychlují opotřebení nástroje na stroji s torzními pružinami. To ovlivňuje náklady na kus a mělo by být započítáno do analýzy celkových nákladů na vlastnictví, zejména u velkoobjemových aplikací.
• Protokol o kontrole prvního článku: Dohodněte se předem, jaká měření budou provedena a v jakém pořadí. Nejběžnější je měření krouticího momentu v definovaném úhlu, volném úhlu a průměru cívky. Někteří výrobci nabízejí kompletní datové balíčky CMM pro letecké a lékařské aplikace – to by mělo být specifikováno v objednávce, nezjištěno dodatečně.
• Časová osa iterace prototypu: Dobře vybavený dodavatel stroje s torzními pružinami dokáže vyrobit prototypové vzorky během 1–3 týdnů od kompletního výkresu. Naplánujte si alespoň dvě iterace prototypu – jednu pro ověření koncepce návrhu a druhou pro upřesnění tolerancí na základě naměřených výsledků – než se pustíte do výroby nástrojů.

Technik, který zachází s výrobcem pružin jako s čistým dodavatelem komodit – poskytuje kompletní výkres bez diskuse – trvale dosahuje suboptimálních výsledků. Technik, který zapojí tým torzních pružinových strojů do přezkoumání návrhu, získá pružiny, které se snáze vyrábějí, jsou konzistentnější a levnější ve výrobních objemech.

Průmyslové aplikace a příklady designu ve skutečném světě

Principy konstrukce torzních pružin se v různých odvětvích liší. Zde jsou konkrétní příklady toho, jak kontext aplikace utváří rozhodnutí o návrhu.

Vratné pružiny závěsu automobilových dveří

Typická specifikace: kroutící moment 8–12 N·m při výchylce 75° , životnost 500 000 cyklů, provozní teplota −40°C až 80°C. Průměr drátu 4–6 mm, slitina chrom-křemík, brokování, zinkofosfátový povlak. Stroj s torzními pružinami musí vytvářet konzistentní volný úhel do ±3°, protože pocit zarážky dveří je citlivý na kolísání krouticího momentu v mezilehlé kontrolní poloze (typicky 30–45°). Tyto pružiny jsou vyráběny ve velkém množství – stovky tisíc ročně – což odůvodňuje specializované obráběcí stroje s torzními pružinami a testování krouticího momentu v průběhu procesu u 100 % dílů.

Kontaktní pružiny elektrického konektoru

Typická specifikace: torque of 0.5–2 N·mm at 30° deflection, 50,000 cycle life, phosphor bronze or beryllium copper, gold flash plated. Wire diameter 0.15–0.5 mm. At this scale, the torsion spring machine must maintain wire feed precision to ±0.02 mm to achieve the ±5% torque tolerance required. Free angle tolerance of ±3° translates to a torque variation of ±10–15% at the working angle, which must be tight enough to ensure reliable electrical contact force without over-stressing the mating pin.

Zdravotnické zařízení Torzní pružiny

Chirurgické nástroje a mechanismy implantabilních přístrojů používají torzní pružiny vyrobené z nerezové oceli 316L nebo slitiny MP35N. Typické jsou tolerance točivého momentu ±3–5 %. Každé jaro je 100% kontrolováno. Traceability requirements mean each production lot is linked to a specific wire heat number and torsion spring machine batch record. Tyto požadavky významně zvyšují náklady, ale vzhledem k regulačnímu prostředí o nich nelze vyjednávat. Průměry drátu se obvykle pohybují od 0,25 mm do 2,0 mm v závislosti na aplikaci.

Systém torzních pružin garážových vrat

Torzní pružiny bytových garážových vrat jsou velké (průměr drátu 4–8 mm, střední průměr závitu 50–75 mm) a jsou určeny pro 10 000 až 30 000 cyklů života. Jsou navinuty v protilehlých párech na centrální hřídeli a vyrovnávají hmotnost dveří. Tuhost pružiny musí odpovídat hmotnosti a výšce dveří v rozmezí ±10 %, jinak nebudou dveře správně vyváženy. Tyto pružiny se vyrábějí na velkých průmyslových strojích s torzními pružinami ve velkém objemu, prodávají se jako komoditní položky a jsou jednou z nejčastějších poruch pružin v domácnostech – ne proto, že by byly špatně navrženy, ale protože jsou navrženy s ohledem na náklady, které omezují životnost.

Proces navrhování torzních pružin krok za krokem

Sloučení procesu návrhu do strukturovaného pracovního postupu zabrání běžné chybě iterování pozdě ve vývoji, když jsou změny drahé.

1. Definujte funkční požadavky: Požadovaný krouticí moment v definovaných úhlech, životnost cyklu, rozsah provozních teplot, prostorová obálka (velikost trnu, délka těla, omezení geometrie nohou) a prostředí (koroze, chemikálie).
2. Vyberte materiál drátu: Přizpůsobte slitinu požadavkům na teplotu, korozi, pevnost a vodivost.
3. Vyberte průměr drátu a index pružiny: Iterujte, abyste našli kombinaci, která splňuje požadavek na krouticí moment a zároveň udržuje napětí pod hranicí únavy. Cílová hodnota C = 6–10 pro nejlepší kompatibilitu stroje s torzními pružinami.
4. Vypočítejte počet aktivních cívek: Použijte rovnici pružiny k nalezení N a poté přidejte korekční faktor nohy.
5. Ověřte vůli trnu: Vypočítejte vnitřní průměr cívky při maximální výchylce a potvrďte 10% vůli k vnějšímu průměru trnu.
6. Zkontrolujte únavový stres: Vypočítejte maximální ohybové napětí pomocí Wahlově opraveného vzorce a ověřte, že je v rámci příslušného poměru napětí pro požadovanou životnost cyklu.
7. Definujte koncovou konfiguraci: Vyberte geometrii nohou kompatibilní s protilehlou sestavou a lze ji vyrobit na dostupném stroji s torzními pružinami.
8. Specifikujte tolerance a povrchovou úpravu: Nastavte funkční tolerance (točivý moment při zkušebním úhlu, volný úhel), specifikujte tepelné zpracování a případné následné zpracování (propichování, potahování).
9. Recenze s výrobcem pružin: Před vydáním výkresu ověřte dostupnost drátu, požadavky na nástroje, MOQ a plán prvního výrobku.
10. Testujte a opakujte: Změřte vzorky prvního artiklu pro všechny specifikované parametry, vyhodnoťte je v sestavě a zpřesněte návrh na základě naměřeného vs. předpokládaného výkonu.

Dodržováním této sekvence se důsledně vyhnete nejdražší kategorii chyb návrhu pružiny: odhalení rozměrových nebo výkonnostních problémů během ověřování sestavy, když změna konstrukce pružiny vyžaduje rekvalifikaci nastavení stroje s torzní pružinou a potenciálně přepracování spojovacích dílů.
