Jak vyrobit pružiny: Průvodce materiály, stroji a procesem

Jak vyrobit pružiny: Přímá odpověď

Pružiny se vyrábějí svinutím, ohýbáním nebo lisováním kovového drátu nebo pásového materiálu do tvaru, který ukládá a uvolňuje mechanickou energii. Nejběžnější metodou je navíjení cívky — vedení drátu přes a CNC pružinový stroj který jej ohýbá kolem trnu s přesně vypočítaným stoupáním a průměrem. U velkoobjemové výroby tento proces probíhá rychlostí 50 až 400 dílů za minutu v závislosti na velikosti pružiny a materiálu.

Ať už prototypujete jeden díl v dílně nebo provozujete tisíce jednotek v reklamě stroj na navíjení pružin , základní kroky jsou stejné: vybrat správný drát, nastavit geometrii, navinout nebo zformovat pružinu, tepelně upravit a povrch dokončit. Každý stupeň má tolerance, které přímo ovlivňují zatížení pružiny, únavovou životnost a rozměrovou konzistenci.

Níže uvedené části podrobně rozebírají každý krok – se skutečnými měřeními, volbami materiálu a nastavením stroje – takže můžete vyrábět pružiny, které spolehlivě fungují od první cívky po poslední.

Rychlá reference

Většina pružin je vyrobena z uhlíkového drátu z pružinové oceli (ASTM A228) nebo nerezové oceli (ASTM A313)
Průměry drátů tlačných pružin se obvykle pohybují od 0,1 mm do 25 mm
Moderní CNC pružinový stroj může mít toleranci vnějšího průměru ±0,05 mm
Tepelné zpracování uvolňující napětí probíhá při 200–300 °C po dobu 20–30 minut po navinutí

Typy pružin a jak se každá vyrábí

Pochopení toho, jaký typ pružiny potřebujete, určuje výrobní proces, nástroje a konfiguraci stroje. V průmyslových a spotřebitelských aplikacích se používá pět hlavních kategorií.

tlačné pružiny

Nejběžnější typ. Kulatý drát je navinut do šroubovice s otevřeným stoupáním, takže pružina se stlačí pod axiálním zatížením. Vyrobeno na CNC cívce pružinový stroj s úpravami nástroje rozteče. Tolerance volné délky jsou typicky ±1–2 % jmenovité délky.

Prodlužovací pružiny

Rána s úzkými závity a počátečním napětím tak, aby se závity v klidu tiskly k sobě. Háčky jsou vytvořeny na každém konci pružinovým strojem ihned po navinutí. Geometrie háku – plné zkroucení, poloviční zkroucení nebo prodloužené – je nastavena v programu stroje.

Torzní pružiny

Odolávejte rotační síle. Rána s uzavřenými nebo otevřenými závity, s nohami, které se rozkládají tečně. A stroj s torzními pružinami ohýbá nohy do přesných úhlů — běžně 90°, 180° nebo vlastních úhlů v rozmezí ±1°.

Ploché / listové pružiny

Lisované nebo ohýbané z plochého pásového materiálu. Automobilové listové pružiny používají naskládané desky upnuté uprostřed. Menší ploché pružiny pro elektroniku jsou lisovány na progresivních lisech s rychlostí až 800 zdvihů za minutu.

Disc / Belleville Springs

Kónické podložky, které se skládají v sérii nebo paralelně. Vzniká vystřižením podložky z plechu a jejím zalisováním do kuželového profilu. Nosnost se dramaticky mění s výškou kužele — 1 mm výškový rozdíl může změnit zatížení o 30–50 %.

Výběr správného materiálu pro výrobu pružin

Výběr materiálu není volitelné dohady – nesprávná slitina způsobí předčasnou únavu, korozní selhání nebo rozměrový posun pod teplotou. Níže uvedená tabulka pokrývá nejčastěji specifikované pružinové materiály napříč průmyslovými odvětvími.

Běžné pružinové materiály, jejich mechanické vlastnosti a typické aplikace
Materiál	Standardní	Pevnost v tahu	Maximální teplota (°C)	Nejlepší pro
Music Wire (high Carbon)	ASTM A228	1700–2400 MPa	120	Univerzální, vysokocyklový
Tvrdě tažený drát	ASTM A227	1200–1900 MPa	120	Statické nebo nízkocyklové zatížení
Nerezová ocel 302/304	ASTM A313	1300–2000 MPa	260	Korozivní prostředí
Nerezová ocel 316	ASTM A313	1100–1800 MPa	316	Námořní, chemická expozice

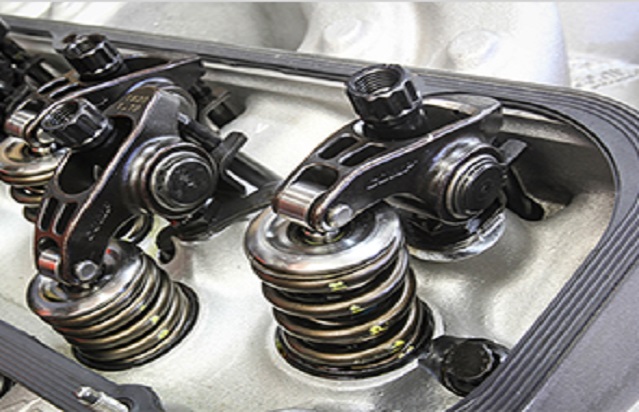

Chrome Silicon (SiCr)	ASTM A401	1900–2200 MPa	245	Vysoce namáhané ventilové pružiny
Inconel 718	AMS 5596	1240–1450 MPa	700	Letectví, extrémní horko
Fosforový bronz	ASTM B159	700–1100 MPa	95	Elektrické kontakty, nemagnetické

Hudební drát (ASTM A228) pokrývá zhruba 70 % veškeré produkce tlačných pružin po celém světě díky své vysoké pevnosti v tahu a stálé kvalitě povrchu. Slitiny chromového křemíku se používají tam, kde provozní napětí přesahuje 45 % pevnosti v tahu nebo tam, kde pružina zacyklí více než 10 milionůkrát.

Průměr drátu řídí pevnost v tahu: hudební drát 0,5 mm má pevnost v tahu blízko 2400 MPa, zatímco drát o průměru 6 mm ze stejné slitiny klesá na přibližně 1700 MPa. Tento inverzní vztah je zabudován do každé rovnice návrhu pružiny a musí být zohledněn před nastavením pružinového stroje.

Výpočty návrhu pružiny, než začnete navíjet

Provozování pružinového stroje bez předchozího výpočtu klíčových parametrů je způsob, jakým plýtváte materiálem a vyrábíte díly nesplňující specifikace. Následující vzorce jsou základem každé konstrukce tlačné pružiny.

Jarní sazba (k)

k = (G × d⁴) / (8 × D3 × Na)

Kde G = modul ve smyku (~80 000 MPa pro ocel), d = průměr drátu, D = střední průměr cívky, Na = počet aktivních cívek. Typická automobilová ventilová pružina s d = 3,5 mm, D = 28 mm a Na = 8 vytváří rychlost kolem 28 N/mm.

Wahlův korekční faktor (Kw)

Kw = (4C-1)/(4C-4) 0,615/C

C = D/d (pružinový index). Pružiny s indexem pod 4 vykazují vysokou koncentraci napětí ve vnitřním závitu – Wahlův faktor opravuje výpočet smykového napětí. Většina pružin je navržena s C mezi 6 a 12.

Volná délka (Lf)

Lf = (Na Nc) x d 5

Nc = počet neaktivních (uzavřených) cívek, δ = rozteč × Na. Pro tlačnou pružinu se 2 uzavřenými konci je Nc = 2. Volná délka přímo nastavuje polohu zastavení stroje při navíjení na CNC stroj na navíjení pružin .

Pevná délka (Ls)

Ls = (Na Nc) x d

Pevná délka je stlačená výška, kdy se všechny cívky dotýkají. Vždy ověřte, že pracovní výchylka udržuje pružinu alespoň 15 % nad pevnou délkou, aby se zabránilo trvalému ztuhnutí. Mnoho operátorů pružinových strojů to používá jako kontrolu minimální mezery.

Před programováním a pružinový stroj ověřte, že návrh prošel třemi kontrolami: (1) maximální napětí při zatížení zůstává pod 45 % pevnosti v tahu pro dynamické aplikace; (2) pružina se nevybočuje – štíhlé pružiny s poměrem Lf/D nad 4 jsou náchylné k bočnímu vybočení; (3) vlastní frekvence je alespoň 13násobek provozní frekvence, aby se zabránilo rezonanci. Chybějící některá z těchto kontrol vede k poruchám v poli, často během prvních 100 000 cyklů.

Jak funguje pružinový stroj: Od podávání drátu po hotovou cívku

A pružinový stroj je přesně řízený tvarovací systém, který odebírá surový drát z cívky a ohýbá jej do hotové pružiny v jediném souvislém průchodu. Moderní CNC verze nahrazují vačkové a pákové mechanismy starších strojů se servopoháněnými osami, které lze přeprogramovat během několika minut. Pochopení toho, co se děje uvnitř stroje, je zásadní pro řešení problémů s posunem průměru, kolísáním stoupání a vadami koncového stavu.

Systém podávání drátu

Drát vstupuje přes rovnačku – řadu válců nastavených ve střídavých úhlech – která odstraňuje přirozený odlitek a šroubovici z cívky. Neadekvátní rovnání je hlavní příčinou kolísání průměru svitku ve výrobě. Většina stroje na navíjení pružin používejte 5- nebo 9-válcové rovnačky; těžší drát nad 6 mm může používat poháněné přítlačné kladky se zpětnou vazbou točivého momentu. Rychlost posuvu přímo určuje výstupní rychlost stroje: při posuvu 200 mm/s trvá navinutí pružiny o volné délce 30 mm asi 0,15 sekundy.

Nástroj Coiling Point and Pitch Tool

Navíjecí bod — tvrzený karbidový kolík nebo váleček — vychyluje drát proti trnu nebo do volného vzduchu, aby se vytvořil průměr cívky. Přesunutím navíjecího bodu dovnitř se průměr zvětší; směrem ven ji snižuje. Nástroj Pitch řídí axiální posun na otáčku, nastavuje úhel stoupání pružiny a nakonec i volnou délku. Na a CNC pružinový stroj , obě osy aktualizují polohu 500–1000krát za sekundu, což umožňuje zúžené průměry, variabilní rozteč a soudkovité profily, to vše v rámci stejného větrného cyklu.

Vypínací mechanismus

Jakmile je dosaženo naprogramovaného počtu cívek, řezací nůž drát čistě přeřízne. Pro vytvoření konzistentní geometrie konce musí být cut-off vystřelen ve správném úhlu natočení. Špatné načasování řezu vytváří háčky, otřepy nebo drcené konce, které selhávají při broušení nebo ovlivňují pravoúhlost pružiny. Vysokorychlostní stroje používají pneumatické nebo servo vypínací systémy s dobou odezvy pod 5 milisekund.

Typy pružinových strojů

Vačkový pružinový stroj: Mechanické vačky pohánějí tvářecí nástroje. Nižší cena, vhodné pro jednoduché tlačné pružiny ve velkém objemu. Omezená flexibilita – změna geometrie pružiny vyžaduje fyzickou výměnu vačky.
CNC navíjecí stroj (2–4 osy): Servomotory nahrazují vačky. Průměr, rozteč a volná délka jsou programovatelné. Doba výměny klesá ze 4–8 hodin (vačka) na 20–40 minut. Zvládne drát od 0,1 mm do 20 mm.
Víceosý CNC pružinový stroj (6–8 os): Přidává další osy ohýbání a tvarování pro torzní nohy, háky a složité tvary. Dokáže vyrobit tažné pružiny s háky s uzavřenou smyčkou, torzní pružiny s hranatými nohami a drátěné tvary v jediném nastavení.
Stroj na tvarování pružin (stroj na tvarování drátu): 8–12 os s rotační hlavou nebo více ohýbacími nástroji. Používá se pro složité 3D tvary drátů – spony, pojistné kroužky, držáky – které nejsou tradičními vinutými pružinami.
Plochý pružinový stroj / lis: Lisuje nebo ohýbá plochý pásový materiál do listových pružin, západkových pružin nebo kontaktních pružin. Používá se hojně v elektronice a automobilových součástech.

Vedení pružinový stroj výrobci zahrnují WAFIOS (Německo), Itaya (Japonsko), Bamatec (Švýcarsko) a mnoho čínských výrobců. Čtyřosý CNC navíjecí stroj střední třídy schopný zpracovat drát 0,3–6 mm obvykle stojí mezi 40 000 a 120 000 USD v závislosti na rychlosti a konfiguraci os.

Krok za krokem jarní výrobní proces

Následující sekvence pokrývá průmyslovou výrobu tlačných pružin od surového drátu až po hotový, zkontrolovaný díl. Zkrutné a tažné pružiny sledují stejný skelet s úpravami ve fázi tváření a tepelného zpracování.

Krok 1

Příprava a kontrola drátu

Příchozí drát je ověřen podle materiálového certifikátu: tolerance průměru (typicky ±0,5 % pro hudební drát), pevnost v tahu, stav povrchu a hmotnost cívky. Drát s povrchovými švy, důlky nebo průměrem mimo toleranci je vyřazen dříve, než se dostane do stroje. Odchylka průměru o pouhých 2 % změní tuhost pružiny o přibližně 8 % (protože rychlost se škáluje s d⁴).

Krok 2

Nastavení a programování pružinového stroje

Obsluha nakládá drát přes rovnačku a přivádí jej do navíjecího bodu. CNC program specifikuje: rychlost podávání drátu, nastavenou hodnotu průměru cívky, stoupání na otáčku, celkový počet cívek a polohu odříznutí. Vzorky prvního artiklu se navíjejí pomalou rychlostí – obvykle 10–20 % produkční rychlosti – a měří se proti tisku. Úpravy polohy navíjecího bodu, úhlu rozteče nástroje a časování cut-off se provádějí, dokud nejsou všechny rozměry v toleranci.

Krok 3

Navíjení cívky výrobní rychlostí

Jakmile je schválen první článek, stroj běží plnou produkční rychlostí. Výstupní rychlosti se liší podle velikosti vodiče: 0,5 mm drát běží rychlostí 200–400 pružin za minutu; 6 mm drát běží rychlostí 15–40 pružin za minutu . Průběžné vzorky se odebírají každých 500–1000 kusů a kontrolují se na volnou délku, vnější průměr a celkový počet cívek. Systémy automatického vidění na strojích vyšší třídy kontrolují každý díl.

Krok 4

Uvolnění stresu (tepelné ošetření při nízké teplotě)

Čerstvě navinuté pružiny nesou zbytkové napětí z procesu tváření. Uvolnění pnutí to odstraní bez rekrystalizace za studena zpracované mikrostruktury drátu. Pro pružiny z uhlíkové oceli to znamená 200–260 °C po dobu 20–30 minut v sítové pásové peci nebo dávkové peci. Nerezová ocel vyžaduje 315–370 °C. Po úpravě se může volná délka změnit o 0,5–2 %, jak se zbytkové napětí uvolňuje – to je třeba zohlednit v programu navíjení.

Krok 5

Koncové broušení (pro tlačné pružiny)

Tlačné pružiny s uzavřenými konci se brousí na dvoukotoučové nebo rotační brusce tak, aby vznikla rovná dosedací plocha. Broušení musí odstranit dostatek materiálu, aby byla pravoúhlost v rámci tolerance – obvykle náklon menší než 1,5° podle normy DIN 2096 / ISO 10243. Podbroušení zanechává bodový kontakt místo plného ložiskového kontaktu; nadměrné broušení zařezává do aktivních cívek a snižuje tuhost pružiny.

Krok 6

Přednastavení (Scragging)

Pružiny s vysokým zatížením jsou jednou nebo vícekrát stlačeny na plnou výšku, aby se vyvolalo příznivé zbytkové tlakové napětí na vnitřním povrchu vinutí. Tento proces – nazývaný scragging nebo přednastavení – trvale zkracuje pružinu o 1–5 % volné délky, ale zvyšuje odolnost pružiny vůči trvalému nastavení během životnosti. Pružiny automobilového odpružení a pružiny ventilů jsou před odesláním téměř vždy poškrábané.

Krok 7

Brokovení (pro aplikace s vysokou únavou)

Brokování ostřeluje povrch pružiny malými ocelovými nebo keramickými kuličkami vysokou rychlostí, čímž se vytvoří tlaková napěťová vrstva o hloubce 0,1–0,3 mm. Tato vrstva odolává tahovým únavovým trhlinám vznikajícím na povrchu drátu. Brokování může prodloužit životnost pružiny 200–500 % v aplikacích s vysokým cyklem, jako jsou pružiny ventilů motoru, které cyklují 10⁸krát nebo více.

Krok 8

Povrchová úprava a nátěr

Pružiny z uhlíkové oceli bez ochranného povlaku ve vlhkém prostředí během týdnů zreziví. Mezi běžné povrchové úpravy patří: elektrozinkové pokovování (5–12 µm), zinko-fosfátový olej, práškové lakování nebo elektronické lakování. Pružiny pro potravinářské, lékařské nebo venkovní prostředí používají základní materiál z nerezové oceli nebo další organické povlaky. Vodíkové křehnutí z pokovování je známé riziko — vypalování po plechu při 190–220 °C po dobu 4–8 hodin odežene absorbovaný vodík.

Krok 9

Závěrečná kontrola a zátěžové zkoušky

Každá výrobní šarže prochází rozměrovým a zátěžovým testováním. Tester rychlosti pružiny stlačí pružinu na dvě nebo tři definované délky a zaznamenává sílu v každém bodě. Naměřená rychlost musí odpovídat konstrukční specifikaci v rozmezí ±10 % pro obecné pružiny nebo ±5 % pro přesné pružiny. Statistické vzorkování se řídí tabulkami AQL – typicky AQL 1,0 nebo 1,5 pro kritické aplikace – což znamená, že mnoho 1 000 pružin vyžaduje kontrolu 80–125 vzorků.

Jak vyrobit pružiny ručně bez pružinového stroje

Pro prototypování, opravy nebo malá množství je zcela možné vyrobit funkční tlačnou nebo tažnou pružinu bez vyhrazené pružinový stroj . Nástroje jsou minimální a proces je přímočarý pro drát o průměru menším než 2 mm.

Co potřebujete

Pružinový drát ze správné slitiny a průměru (hudební drát ASTM A228 je nejlepší výchozí bod)
Trn — kulatá tyč nebo vrták o něco menší než požadovaný vnitřní průměr (ID). Pružiny se po vytvarování mírně odrazí; pokud chcete ID = 10 mm, použijte trn 9–9,5 mm
Stolní svěrák nebo soustruh pro držení trnu při navíjení
Nůžky na drát a jehlové kleště
Propanový hořák a zhášecí vědro (pro tepelné zpracování při použití předtvrzeného drátu — nedoporučuje se pro ruční navíjení; místo toho použijte žíhaný drát)

Postup ručního navíjení

Zajistěte trn vodorovně ve svěráku nebo jej upněte do ruční vrtačky nebo soustruhu.
Ukotvěte konec drátu k trnu pomocí vyvrtaného otvoru nebo pásky a držte jej napnutý.
Naviňte drát kolem trnu v těsné, rovnoměrné šroubovici. Aplikujte pevné, konzistentní napětí v celém rozsahu – nekonzistentní napětí vytváří variace průměru a stoupání.
U tlačných pružin zavádějte s každým otočením konzistentní axiální předsun (rozteč). Použijte obrobené vodítko rozteče nebo opatrně rozmístěte otáčky od oka – zaměřte se na rozteč rovnající se 1,5× průměru drátu jako výchozí bod.
Naviňte 1–2 extra uzavřené cívky na každý konec, abyste vytvořili neaktivní koncové cívky.
Na konci poslední neaktivní cívky odřízněte drát zapuštěnými nůžkami na drát.
Sesuňte pružinu z trnu a změřte volnou délku a vnější průměr.
Stres uvolníte vložením pramene do kuchyňské trouby na 230 °C na 20 minut, poté vychladnutím na vzduchu. Tento krok výrazně snižuje předčasné nastavení a stabilizuje rozměry.

Ručně vinuté pružiny nebudou odpovídat rozměrové konzistenci strojově vyráběných dílů. Při ručním navíjení očekávejte volné kolísání délky ±3–5 % a kolísání průměru ±2–4 %. Pro cokoli vyžadující užší tolerance nebo více než 20–30 kusů, a stroj na navíjení pružin je praktické řešení.

Běžné jarní defekty a jak je opravit na pružinovém stroji

I s dobře udržovaným pružinový stroj , vady se objevují, když se odchylky nastavení nebo vlastnosti materiálu liší. Následující tabulka mapuje nejčastější závady s jejich hlavními příčinami a nápravnými opatřeními.

Průvodce odstraňováním závad pružinového stroje pro výrobu vinutých pružin
Defekt	Pravděpodobná příčina	Nápravné opatření
OD se během běhu postupně zvyšuje	Opotřebený navíjecí hrot, klesající napětí cívky drátu	Vyměňte navíjecí bod; přidat napnutí brzdového lanka
Příliš krátká volná délka	Nástroj Pitch nepostupuje dostatečně daleko; nesprávný počet cívek	Zvýšit odsazení nástroje rozteč; ověřit počty kodérů
Nečtvercové konce	Nerovnoměrný konec cívky; brusný kotouč není plochý	Nastavte koncovou vačku cívky; brusné kolo na šaty
Praskání povrchu drátu	Švy v drátu; průměr trnu je příliš malý (vysoké namáhání)	Odmítnout šarži drátu; zvýšit index pružiny (poměr D/d)
Zamotané / propletené pružiny	OD příliš velké vzhledem k výšce tónu; koncové háčky na tažných pružinách	Snížit OD; přidat oddělovače do výstupní přihrádky
Nekonzistentní rychlost pružiny	Variace výšky tónu; průměr drátu mimo toleranci	Znovu zkontrolujte nástroj rozteč; dotáhněte specifikaci šarže drátu
Otřepy nebo ostrý odříznutý konec	Tupý odřezávací nůž; nesprávný úhel řezu	Naostřete nebo vyměňte nůž; nastavit úhel řezné vačky

Normy a tolerance jarní výroby

Pružiny nejsou součástí zboží – malé rozměrové odchylky způsobují výrazné změny v zatížení a únavové životnosti. Hlavní normy upravující tolerance pružin jsou DIN 2095 / 2096 (tlak), DIN 2097 (prodloužení) a DIN 2194 (torze). ISO 10243 a ISO 8458 platí také pro mezinárodní dodavatelské řetězce.

Tolerance volné délky

DIN 2095 definuje tři stupně tolerance: stupeň 1 (±0,5 % volné délky), stupeň 2 (±1 %), stupeň 3 (±2 %). Pružinový stroj vyrábějící díly stupně 1 na pružinách s volnou délkou 80 mm musí držet ±0,4 mm – dosažitelné na dobře vyladěném CNC navíjecím stroji, ale ne na starších strojích vačkového typu.

Tolerance vnějšího průměru

Tolerance vnějšího průměru se řídí indexem pružiny a průměrem drátu. Pro typickou pružinu s OD = 20 mm a d = 1,5 mm je tolerance stupně 2 přibližně ±0,4 mm. Moderní pružinový stroj systémy se servo zpětnou vazbou běžně udržují vnější průměr v rozmezí ±0,1 mm.

Hranatost

Pravoúhlost (kolmost čela koncové cívky k ose pružiny) je specifikována jako maximální odchylka v mm na 100 mm volné délky. DIN 2096 stupeň 2 povoluje 3 mm na 100 mm. Pružiny pro přesnou montáž – ventilové pružiny, nástrojové pružiny – vyžadují méně než 1 mm na 100 mm.

Tolerance jarních sazeb

Tuhost pružiny je testována na siloměru ve dvou definovaných délkách. Tolerance je typicky ±10 % pro komerční pružiny a ±5 % pro přesné pružiny. Pružiny automobilového odpružení jsou často udržovány na ±3% a ±1% volné délce, což vyžaduje 100% testování na automatických strojích s pružinou.

Rozšiřování: Od prototypu po výrobu na pružinovém stroji

Přechod od ručně vinutého prototypu nebo jednosměnného ručního stroje k plné výrobě vyžaduje plánování kolem tří proměnných: kapacity stroje, logistiky materiálu a kontrolní infrastruktury.

Odhadování požadavků na výkon stroje

Použijte následující výpočet: pokud potřebujete 500 000 pružin za měsíc a vaše stroj na navíjení pružin běží rychlostí 80 pružin/minutu, potřebujete přibližně 104 strojních hodin měsíčně. Při 22 pracovních dnech a 8 hodinách/směně vyrobí jeden stroj v jedné směně 192 strojních hodin za měsíc – v rámci kapacity. Když však započítáte dobu nastavení (30–60 minut na výměnu), prostoje při údržbě (5–8 % z celkového času u dobře udržovaného stroje) a dobu schválení prvního článku, efektivní kapacita klesne na zhruba 160–170 použitelných hodin. Při uvádění výrobní kapacity plánujte skutečné využití 75–80 %.

Wire Logistics ve Scale

Při 500 000 pružinách/měsíc s 30 mm pružinou s volnou délkou pomocí 1,5 mm drátu spotřebujete zhruba 15 000 metrů drátu za měsíc — asi 130–160 kg v závislosti na hustotě slitiny. Nákup drátu ve 100 kg cívkách oproti 500 kg svitkům může snížit náklady na materiál o 8–15 %. Potvrďte kompatibilitu cívky s vaší pružinový stroj systém výplaty před objednávkou velkého množství.

Kontrola u Volume

100% ruční kontrola při 500 000 kusech za měsíc není praktická. Automatizované kamerové systémy pro průměr pružiny, volnou délku a koncový stav kontrolují 60–120 pružin za sekundu a označují defekty v reálném čase. In-line zátěžové testery ověřují tuhost pružiny na každém dílu. Kapitálové náklady na plně automatizovanou inspekční buňku dosahují 25 000–80 000 USD, ale rychle se vrátí, když míra zmetkovitosti klesne z 1–2 % na méně než 0,1 %.
