Jak funguje pružinový stroj?

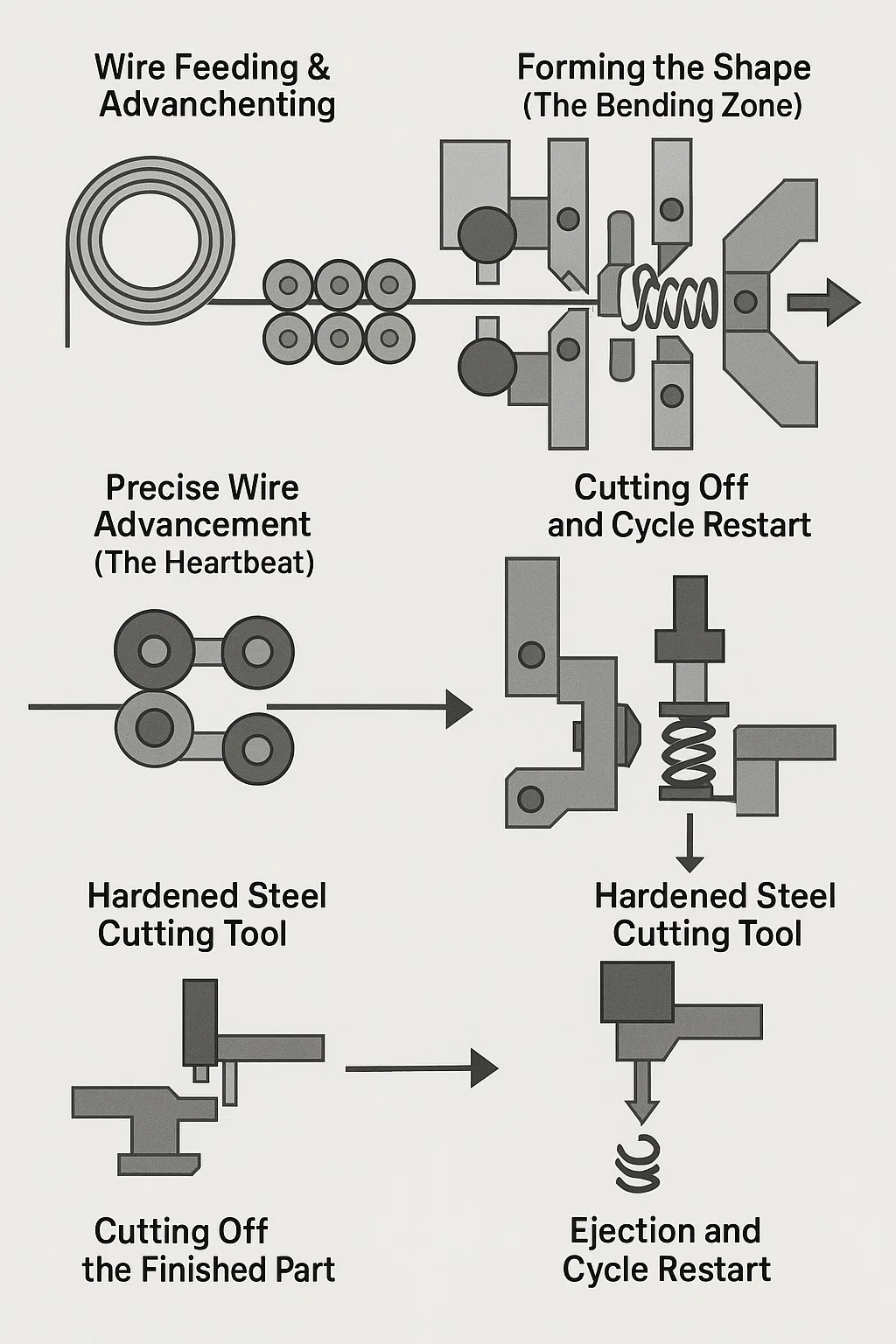

Pružinové stroje přeměňte stočený kovový drát na pružiny nebo drátěné formy pomocí přesné sekvence mechanických akcí. Zde je návod, jak fungují:

■ Podávání a rovnání drátu:

Svinutý drát je namontován na rotující odvíjecí cívce za strojem.
Drát se přivádí do sady rovnacích válců (obvykle 5-10 střídavě uspořádaných válců z kalené oceli). Když drát prochází skrz, tyto válečky aplikují řízený tlak, aby odstranily jakékoli křivky nebo zalomení z paměti cívky, čímž se vytvoří dokonale rovný drát vstupující do tvářecí oblasti.

■Přesný posun drátu (tlukot srdce):

Narovnaný drát prochází mezi dvojicí výkonných, vroubkovaných podávacích kladek.
Servomotor (u CNC strojů) nebo vačkový mechanismus (u mechanických strojů) tyto válečky přerušovaně otáčí. Každá rotace tlačí přesně vypočítanou délku drátu dopředu do tvářecích nástrojů. Tato přesná délka posuvu určuje kritické vlastnosti, jako je celková délka pružiny a rozteč závitů.

■Formování tvaru (ohybová zóna):

Jak drát postupuje, pohybuje se do tvářecí oblasti, kde je umístěno více tvářecích nástrojů (také nazývaných nástroje, prsty nebo skluzavky).
Tyto nástroje jsou upevněny na robustních nástrojových sloupcích kolem centrálního trnu (trnu) nebo tvarovacího čepu, který definuje vnitřní průměr.
Vačky (mechanické) nebo serva (CNC): diktujte sekvenci pohybu:
Mechanické stroje: Rotující vačky fyzicky tlačí nebo táhnou páky spojené s tvářecími nástroji prostřednictvím spojek. Každý profil vačky řídí načasování a vzdálenost, o kterou se jeden nástroj pohybuje dovnitř nebo ven.
CNC stroje: Jednotlivé servomotory přímo pohánějí každý tvářecí nástroj nezávisle. Počítačový program přesně řídí polohu, rychlost a načasování každého pohybu nástroje.
Akce ohýbání: Jak se drát zasouvá do správné polohy:
Jeden nástroj může bouchnout do strany a vytvořit ohyb nebo odsazení.
Jiný nástroj se může ostře otáčet, aby omotal drát kolem hřídele a vytvořil cívku.
Nástroje lze svisle stisknout a vytvořit na koncích smyčky nebo háčky.
Nástroj rozteče se může pohybovat synchronně s posuvem a řídit tak vzdálenost mezi cívkami, když se navíjejí.
Více nástrojů působí v rychlém, koordinovaném sledu a postupně ohýbá drát do požadovaného složitého tvaru.

■ Odříznutí hotového dílu:

Jakmile je vytvořen konečný ohyb, je uveden do činnosti řezný nástroj z kalené oceli (často čepel nebo gilotina).
Pohybuje se rychle a silně proti kovadlině nebo stacionárnímu ostří, čímž čistě odstřihne vytvořenou pružinu nebo drátěnou část od zbývajícího drátu.
Načasování řezu je přesně synchronizováno s koncem tvářecího cyklu.

■Vysunutí a restartování cyklu:

Po řezání se tvarovaný díl nechá buď klesnout gravitací dolů skluzem, nebo se jemně vytlačí z tvarovací zóny pomocí zatahovacího nástroje.
Tvářecí nástroje se současně stahují zpět do svých „domácích“ poloh.
Podávací válečky okamžitě posouvají další přesnou délku drátu.
Cyklus se nepřetržitě opakuje vysokou rychlostí (potenciálně stovky dílů za minutu).
