Jak funguje ohýbačka? Průvodce ohýbáním pružin

Jak funguje ohýbačka: Základní princip

Ohýbací stroj pracuje tak, že na obrobek – obvykle kov, drát nebo trubku – aplikuje řízenou sílu, aby jej deformoval do určitého úhlu nebo tvaru bez řezání nebo svařování. Stroj používá kombinaci razníku (horní matrice), matrice (spodní matrice) a zadního dorazu k polohování a ohýbání materiálu s opakovatelnou přesností. Základní mechanika spoléhá na překročení meze kluzu materiálu, takže se trvale deformuje, přičemž zůstává pod svou pevností v tahu, aby se zabránilo prasknutí.

Prakticky řečeno, když razník klesá do matrice, nutí plech nebo drát, aby se přizpůsobil geometrii matrice. Dosažený úhel závisí na hloubce průniku, šířce otvoru matrice a vlastních vlastnostech odpružení materiálu. Moderní CNC ohýbačky řídí všechny tyto proměnné digitálně, což umožňuje tolerance až ±0,1° pro úhel ohybu a ±0,1 mm pro polohování zadního dorazu.

V průmyslovém použití existuje několik primárních metod ohýbání, z nichž každá je vhodná pro různé materiály a objemy výroby:

• Ohýbání vzduchem: Razník tlačí materiál do matrice, aniž by se dostal na dno. Konečný úhel závisí na hloubce průniku razníku. Jedná se o nejflexibilnější metodu a představuje více než 60 % operací ohraňovacích lisů po celém světě.
• Spodní (spodní ohýbání): Razník zatlačí materiál plně do matrice a dosahuje velmi přesných úhlů. Odpružení je minimální, protože materiál je plně stlačen. Vyžaduje více tonáže – obvykle 3–5krát více než ohýbání vzduchem.
• Ražba: Metoda s nejvyšším tlakem, kdy razník a matrice stlačují materiál téměř k nulovému odpružení. Používá se pro extrémně úzké tolerance, často v leteckém průmyslu nebo při výrobě lékařských součástí.
• Ohýbání rolí: Tři role postupně zakřivují plech nebo desku do oblouků nebo válců. Běžné při výrobě potrubí a konstrukční oceli.
• Ohýbání rotačním tahem: Používá se hlavně pro trubky a profily. Upínací matrice drží trubku, zatímco ohybová matrice se otáčí kolem pevného středu a táhne trubku do tvaru. Nezbytné pro ohyby s malým poloměrem na výfukových potrubích a ochranných klecích.

Klíčové komponenty uvnitř ohýbačky

Pochopení toho, co každá část dělá, pomáhá operátorům řešit problémy a optimalizovat kvalitu výstupu. Každý ohýbací stroj bez ohledu na typ sdílí společnou sadu mechanických a ovládacích součástí.

Rám a postel

Rám stroje je svařovaná nebo litá ocelová konstrukce, která absorbuje ohybové síly bez vychýlení. U velkých ohraňovacích lisů o hmotnosti 400 tun nebo více se lože při zatížení měřitelně prohýbá – někdy 0,3–0,5 mm na rozpětí 4 metrů. Lepší stroje používají korunovací systémy (mechanické nebo hydraulické klínové), které kompenzují toto vychýlení a udržují konzistenci úhlu po celé délce součásti.

Ram (horní paprsek)

Beran nese horní nástroj (děrovač) a je poháněn směrem dolů hydraulickými válci, servoelektrickými pohony nebo mechanickými excentry. Servoelektrické ohraňovací lisy, nyní standardní v dílnách s přesným plechem, dosahují opakovatelnosti polohování ±0,01 mm — výrazně lepší než konvenční hydraulické konstrukce, které obvykle dosahují ±0,04 mm.

Nástroje: Punch and Die

Poloměr hrotu lisovníku, šířka otvoru matrice (otvor do V) a poloměr osazení lisovnice přímo ovlivňují kvalitu ohybu. Standardním pravidlem je, že otvor do V by měl být 6–10krát větší než tloušťka materiálu. Například ohýbání 3 mm měkké oceli obvykle používá 20–24 mm V-zápustku. Použití příliš úzké matrice způsobuje nadměrné ztenčení materiálu a praskání; příliš široká matrice zvyšuje odpružení a snižuje přesnost úhlu.

Systém zpětného rozchodu

Zadní doraz je motorizovaný doraz, který přesně umístí materiál před každým ohybem. Moderní víceosé zpětné dorazy (typicky 4–6 osé) umožňují CNC řízení hloubky i výšky, což umožňuje automatickou výrobu složitých přírubových dílů bez ručního přemisťování. Přesnost zpětného dorazu přímo určuje toleranci délky příruby, která se u dobře udržovaných CNC ohraňovacích lisů pohybuje v rozmezí ±0,1 až ±0,2 mm.

CNC ovladač

Moderní ohýbací stroje používají vyhrazené CNC řídicí jednotky (Delem, Cybelec nebo proprietární systémy), které ukládají ohýbací programy, počítají požadovanou tonáž, kompenzují odpružení a koordinují pohyb ve více osách. Offline programování prostřednictvím softwaru CAD/CAM (např. Radan, Solidfunguje Bend) umožňuje inženýrům vyvinout sekvence ohybů na počítači a přenést je přímo do stroje, čímž se zkrátí doba nastavení o 40–70 % ve srovnání s ručním programováním metodou pokus-omyl.

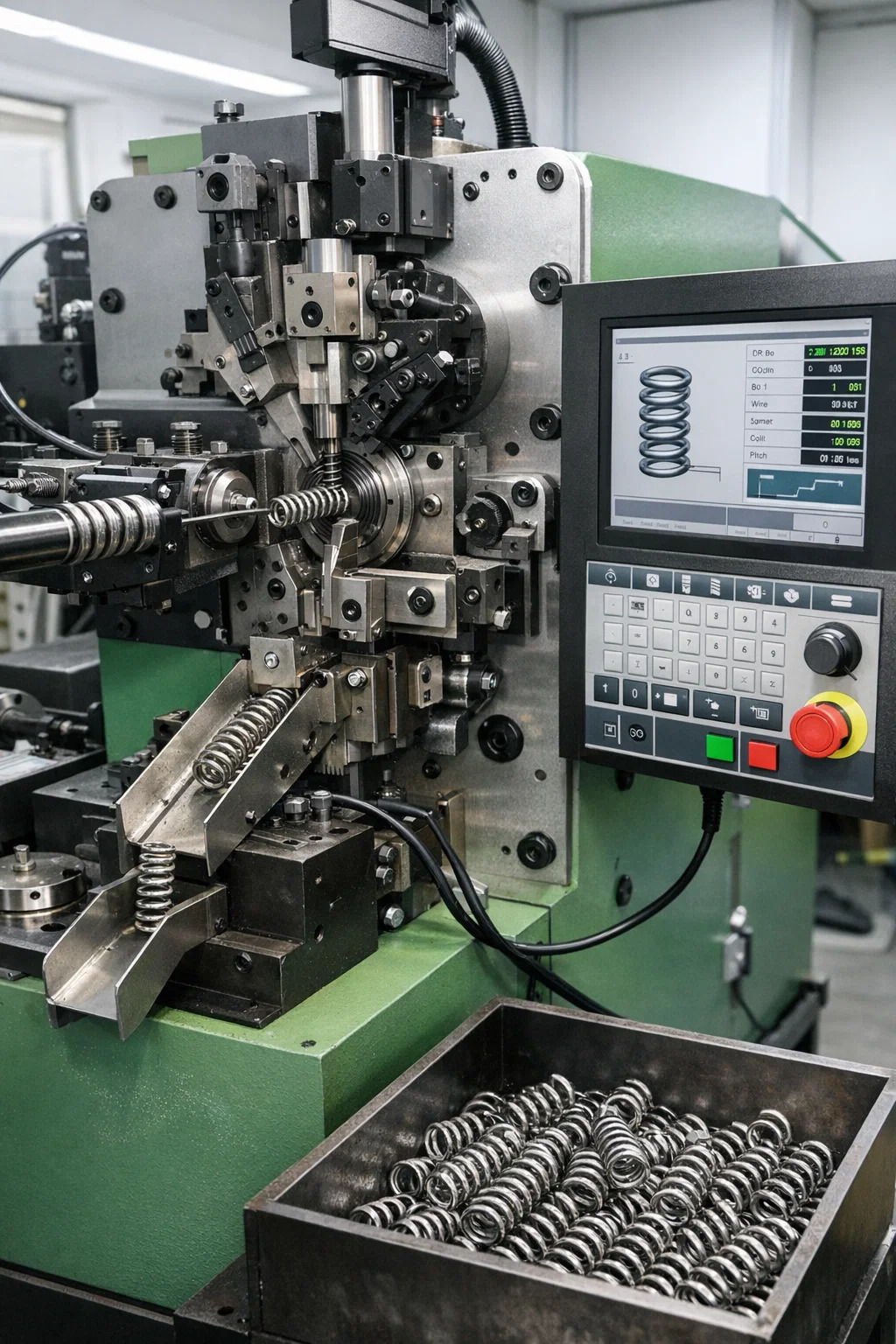

Jak a Pružinový ohýbací stroj Works

Stroj na ohýbání pružin je specializovaný typ ohýbacího stroje navržený speciálně pro tvarování drátu nebo plochého materiálu do pružin a tvarů podobných pružinám – včetně závitů, torzních pružin, tlačných pružin, tažných pružin a vlastních tvarů drátu. Na rozdíl od standardních ohraňovacích lisů na plechy pracuje stroj na ohýbání pružin s rotujícími ohýbacími čepy, nastavitelnými vačkami a mechanismem podávání drátu, které spolupracují na průběžném tvarování drátu, když je přiváděn strojem.

Základní pracovní cyklus CNC ohýbačky pružin prochází následujícími fázemi:

1. Podávání drátu: Servopoháněné podávací válečky posouvají drát z cívky na přesnou délku. Přesnost posuvu na moderních strojích dosahuje ±0,02 mm na cyklus.
2. Ohýbání/navíjení: Ohýbací kolíky nebo navíjecí nástroje aplikují boční sílu na posouvající se drát, ovinou jej kolem navíjecího trnu nebo prostřednictvím řady ohybových bodů, aby vytvořily požadovanou geometrii.
3. Ovládání výšky tónu: Nástroj pro rozteč se pohybuje axiálně pro řízení vzdálenosti mezi závity v tlačných nebo tažných pružinách.
4. Řezání: Jakmile pružina dosáhne své naprogramované délky, řezačka drát čistě přeřízne a hotová pružina je vyhozena do sběrné nádoby nebo dopravníku.

Vysokorychlostní CNC ohýbačky pružin obvykle produkují 30–200 pružin za minutu v závislosti na průměru drátu a složitosti pružiny. Některé velkoobjemové navíječky s tenkým drátem (0,1–0,5 mm) v sektoru elektroniky překračují 400 dílů za minutu.

Typy ohýbaček pružin

Ohýbačky pružin se dodávají v několika konfiguracích v závislosti na typu pružiny a výrobních požadavcích:

Springback: Proč na tom záleží a jak to zvládají ohýbačky

Odpružení je jednou z nejvýznamnějších výzev při jakékoli operaci ohýbání, ať už na ohraňovacím lisu plechu nebo na ohýbačce pružin. Když síla ohýbá kov, pouze část deformace je plastická (trvalá). Elastická část se po uvolnění síly zotaví, což způsobí, že část pruží zpět do svého původního tvaru. Pro běžné plechy z měkké oceli se úhly odpružení obvykle pohybují od 1° do 5°, zatímco vysokopevnostní oceli a nerezová ocel mohou odpružení zpět o 6°–12° nebo více.

Pružinové ohýbačky čelí obzvláště akutní verzi tohoto problému. Celý produkt je definován svým elastickým zotavením – například tlačná pružina musí předvídatelně ukládat a uvolňovat energii, takže proces navíjení musí přesně počítat s odpružením, aby se dosáhlo cílové volné délky a rychlosti pružiny. Pružina, která pruží více, než je naprogramováno, bude příliš dlouhá; ten, který méně pruží, bude příliš krátký a oba neprojdou zátěžovým testem.

Kompenzační metody používané v moderních strojích

• Přílišné ohýbání: Stroj se záměrně ohýbá za cílový úhel a vypočítává přebytek potřebný k vyrovnání zpětného odpružení. CNC systémy ukládají do svých databází hodnoty korekce odpružení specifické pro materiál.
• Zpětná vazba měření úhlu: Některé špičkové ohraňovací lisy obsahují integrované laserové nebo optické úhlové senzory (např. systém CADMAN-Touch společnosti LVD), které měří skutečný úhel středního zdvihu a upravují průnik úderu v reálném čase.
• Kompenzace databáze materiálů: CNC ohýbačky pružin ukládají tabulky korekcí odpružení pro každý materiál drátu, průměr a tvrdost. Operátoři zadají specifikaci materiálu a stroj automaticky upraví polohu navíjecího trnu a přítlak nástroje.
• Ražba: Aplikovaný tlak dostatečný k plastické deformaci téměř celého průřezu materiálu téměř úplně eliminuje odpružení, ale vyžaduje 5–8krát větší sílu než ohýbání vzduchem.

CNC vs. ruční ohýbačky: přímé srovnání

Rozdíl mezi CNC řízenými a ručními ohýbačkami jde daleko za cenu. Každý má specifický provozní kontext, kde přináší nejlepší návratnost.

Konkrétně u strojů na ohýbání pružin dominují CNC systémy ve středně až velkoobjemové výrobě, protože geometrii drátěného tvaru je téměř nemožné konzistentně replikovat pomocí ručního nastavení kolíků, když rychlost běhu přesahuje 50 dílů za minutu. Ruční ohýbačky pružin zůstávají životaschopné pro prototypové práce, speciální opravny a velmi malé série drátěných pružin s velkým průměrem, kde doba nastavení stroje převyšuje skutečnou dobu výroby.

Materiály zpracované ohýbacími stroji

Ohýbačky nejsou materiálově agnostické. Každá třída materiálu reaguje na ohybové síly jinak a tomu je třeba přizpůsobit parametry stroje.

Plechové ohraňovací materiály

• Měkká ocel (CR/HR): Nejčastěji ohýbaný materiál. Mez kluzu 250–350 MPa. Odpouštějící chování s mírným odpružením. 1 mm CR plech vyžaduje zhruba 12–18 tun na metr délky ohybu.
• Nerezová ocel (304/316): Vyšší pevnost (výtěžnost 205–310 MPa), ale podstatně vyšší rychlost zpevňování. Vyžaduje 1,5–2× tonáž měkké oceli a vytváří větší odpružení. Minimální vnitřní poloměr ohybu by měl být alespoň 1× tloušťka materiálu, aby nedošlo k prasknutí.
• Hliník (5052, 6061): Nižší pevnost, ale náchylnější k odpružení díky nižšímu modulu pružnosti (~70 GPa vs. 200 GPa u oceli). 6061-T6 je notoricky náchylný k praskání při ostrých poloměrech; Pro složité ohyby jsou preferovány T4 nebo žíhané temperování.
• Vysokopevnostní ocel (AHSS, HSLA): Meze kluzu 550–1200 MPa. Extrémně vysoké odpružení (často 8°–15° na 90° ohyb). Vyžaduje pečlivý výběr nástrojů a často specializované strategie tváření.

Pružinový ohýbací stroj drátové materiály

• Natvrdo tažený pružinový drát (ASTM A227): Průmyslový tahoun pro univerzální tlačné pružiny. Pevnost v tahu 1200–2000 MPa v závislosti na průměru.
• Hudební drát (ASTM A228): Nejvyšší pevnost v tahu běžných druhů pružinových drátů (až 2350 MPa při průměru 0,5 mm). Používá se tam, kde je rozhodující únavová životnost a stálé mechanické vlastnosti.
• Nerezový pružinový drát (302/304): Odolnost proti korozi pro potravinářské, námořní a lékařské aplikace. Nižší pevnost než hudební drát, ale vynikající odolnost vůči životnímu prostředí.
• Drátek z chrom-křemíkové / chrom-vanadiové slitiny: Používá se pro vysokoteplotní pružiny (ventilové pružiny, součásti motoru), kde by zvýšené provozní teploty způsobily, že by obyčejný uhlíkový drát sevřel sadu.

Jak vybrat správnou ohýbačku pro vaši aplikaci

Výběr špatného stroje je drahá chyba. Správný ohýbací stroj závisí na nejméně šesti konvergujících faktorech a každý musí být hodnocen společně, nikoli samostatně.

Materiál a tloušťka obrobku

Pro plech, požadované tonážní váhy s mez kluzu materiálu a druhou mocninou tloušťky . Zdvojnásobení tloušťky materiálu zhruba zčtyřnásobí požadovanou tonáž. Dílna, která primárně ohýbá 3 mm měkkou ocel do šířky 2 500 mm, potřebuje kapacitu ohraňovacího lisu přibližně 100–160 tun. Pokud by později potřebovali ohnout 6 mm nerezovou ocel, mohla by stejná část vyžadovat 400 tun, což je mnohem více, než je jmenovitý výkon stroje.

Pro práci s pružinou řídí výběr stroje téměř výhradně rozsah průměrů drátu. Ohýbačka pružin navržená pro drát 0,5–4 mm nemůže spolehlivě zpracovat drát o průměru 8 mm bez rizika přetížení motoru a zlomení nástroje.

Geometrie a složitost součásti

Jednoduché 2D ohyby na plochém plechu zvládne každý ohraňovací lis. Součásti se složitými přírubovými vztahy, ohyby lemu nebo zápornými úhly vyžadují mimostředové nástroje, speciální konfigurace matrice nebo robotickou manipulaci se součástmi. Pro drátěné formy s 3D geometrií – háky, smyčky a vícerovinné ohyby – pouze víceosý CNC drátotvorný stroj s 6 nebo více nezávisle řízenými osami zvládne objem výroby.

Objem výroby

Obchod vyrábějící 50 vlastních držáků týdně nemá žádné ospravedlnění pro CNC ohraňovací lis za 200 000 USD s automatickou výměnou nástrojů. Naopak výrobce pružin, který používá 500 000 tlačných pružin měsíčně, se nemůže spoléhat na poloautomatickou navíječku – doba cyklu a opotřebení nástrojů způsobí, že náklady budou neudržitelné. Analýza rentability trvale ukazuje, že CNC stroje na ohýbání pružin vrátí svou investici během 12–24 měsíců při rychlosti výroby nad 50 000 dílů za měsíc ve srovnání s manuálními nebo poloautomatickými alternativami.

Požadavky na toleranci

Letecké a lékařské součásti běžně vyžadují úhly ohybu ±0,25° a délky příruby ±0,1 mm. Spolehlivě toho dosáhnout na hydraulickém ohraňovacím lisu bez zpětné vazby měření úhlu je téměř nemožné v celém výrobním cyklu. Pro ohýbání pružin vyžadují tolerance volné délky ±0,3 mm na těle pružiny 50 mm stroj se stabilním rozlišením posuvu drátu a konzistentní kompenzací zpětného odpružení – obvykle dosažitelné pouze se servomotorem řízenými CNC navíječkami.

Běžné problémy při ohýbání a jejich hlavní příčiny

Dokonce i dobře nakonfigurované stroje produkují vadné díly, když nejsou řízeny proměnné. Následující problémy jsou nejčastěji hlášeny u ohraňovacích lisů a strojů na ohýbání pružin.

Nekonzistence úhlu po celé délce součásti

Pokud je úhel ohybu ve středu správný, ale otevírá se směrem ke koncům, lože stroje se pod zatížením vychyluje. Třímetrový ohyb na 250tunovém ohraňovacím lisu bez aktivního vyklenutí může vykazovat 0,4–0,8 mm vychýlení ve středu vzhledem ke koncům, což znamená změnu úhlu 1°–2°. Fixem je hydraulický nebo mechanický korunovací stůl nebo kratší nástrojové segmenty, které umožňují nastavení podle řezu.

Praskání v poloměru ohybu

K praskání dochází, když vnější napětí vlákna překročí kapacitu protažení materiálu. Mezi běžné příčiny patří použití menšího poloměru razníku, než je minimum doporučené pro daný materiál (u hliníku 6061-T6 je minimální vnitřní poloměr typicky 1,5–2× tloušťka materiálu), ohýbání napříč směrem vláken válcovaného plechu nebo použití mechanicky zpevněného materiálu z předchozích tvářecích operací. Otočení součásti o 90° vzhledem ke směru válcování často eliminuje praskání na hraničních materiálech.

Variace volné délky pružiny v ohybu pružiny

Rozptyl volné délky ve výrobních pružinách (např. ±1 mm na cílové hodnotě ±0,3 mm) má obvykle jednu ze tří příčin: kolísání průměru drátu mezi cívkami překračující toleranci, pro kterou byl stroj kalibrován, teplotní změny tvrdosti materiálu při dlouhých výrobních sériích nebo opotřebované podávací válečky, které občas prokluzují. Výměna vložek podávacího válce každých 300–500 provozních hodin je standardní preventivní údržba ve velkoobjemových prodejnách pružin.

Twist in Formed Wire Parts

Zkroucení vzniká, když se zbytkové napětí v cívce drátu neuvolňuje rovnoměrně, když drát prochází strojem. Rovnačka drátu (rotační nebo válečková) namontovaná mezi cívkou drátu a podávacími válečky odstraňuje sadu svitků před tvarováním. Většina sériově vyráběných ohýbacích strojů obsahuje 7 nebo 9 válečkový rovnač jako standardní vybavení.

Bezpečnostní požadavky na provoz ohýbacích strojů

Ohýbačky – zejména hydraulické ohraňovací lisy o hmotnosti 100 tun nebo více – generují síly, které mohou rozdrtit ruce a způsobit smrtelná zranění. Bezpečnostní normy nejsou volitelné v žádném profesionálním provozním prostředí.

• Světelné závory a laserové bezpečnostní systémy: Moderní ohraňovací lisy používají systémy AOPD (Active Opto-electronic Protective Device) — laserové závěsy, které okamžitě zastaví beran, pokud ruka operátora vstoupí do nebezpečné zóny. Fiessler AKAS II a podobné systémy detekují překážky tenké až 14 mm při rychlosti zavírání až 10 mm/s.
• Obouruční ovládání: U strojů bez pokročilé optické bezpečnosti požadavek na aktivaci oběma rukama udržuje ruce operátora mimo oblast nástroje během zdvihu.
• Osobní ochranné prostředky: Rukavice odolné proti proříznutí (EN388 úroveň 4 nebo vyšší), bezpečnostní obuv a ochrana očí proti otřepům kovu jsou minimální požadavky ve většině jurisdikcí.
• Ochrana stroje na ohýbání pružin: Vzhledem k tomu, že stroje na ohýbání pružin vymršťují díly vysokou rychlostí a drát se může šlehat, pokud se pod tahem zlomí, je vyžadována plná obvodová ochrana s blokovanými přístupovými dveřmi. Normy ISO 11161 a EN 13857 definují minimální bezpečné vzdálenosti pro takové střežení.
• Údržba hydraulického systému: Hydraulický ohraňovací lis s netěsným těsněním může spadnout beran vlivem gravitace. Pojistné ventily proti pádu (zpětné ventily přímo na válci) jsou povinné na všech moderních strojích a měly by být každoročně kontrolovány.

Postupy údržby, které prodlužují životnost ohýbačky

Dobře udržovaný ohýbací stroj by měl poskytovat produktivní službu 20–30 let. Zanedbávané stroje se rychle opotřebovávají, produkují díly mimo toleranci a vytvářejí bezpečnostní rizika. O následujících postupech údržby nelze v produkčním prostředí vyjednávat.

• denně: Vyčistěte povrchy nástrojů, abyste zabránili rýhovaným hrotům razníku a osazení matrice. Zkontrolujte hydraulické hadice, zda nejsou třené nebo slzící. Zkontrolujte zarážky zadního měřidla, zda neobsahují nečistoty, které by mohly nesprávně umístit díly.
• Týdně: Zkontrolujte hladinu a stav hydraulické kapaliny. Zkontrolujte lineární enkodéry (pokud jsou namontovány), zda nejsou znečištěné. Ověřte přesnost polohování zadního dorazu pomocí úchylkoměru proti referenční zarážce.
• Měsíčně: Namažte vodítka pístu, vodicí šrouby zadního dorazu a kuličkové šrouby podle plánu mazání výrobce. Zkontrolujte opotřebení upínacích systémů nástrojů.
• Ročně: Kompletní výměna hydraulické kapaliny (typicky ISO VG46 nebo VG68 v závislosti na klimatu). Zkontrolujte těsnění válce. Proveďte laserovou nebo optickou kalibraci úhlového referenčního systému stroje. U strojů na ohýbání pružin vyměňte ohýbací čepy a navíjecí trny, které vykazují měřitelné opotřebení.

Nástroje jsou obvykle nejvyšší náklady na údržbu v operacích ohraňovacího lisu i ohýbacího stroje na pružiny. Hroty razníků se opotřebovávají a škrábou; ramena matrice erodují opakovaným kontaktem kovu. Jedna sada přesných ohraňovacích nástrojů pro 3metrový stroj může stát 3 000 – 15 000 USD, díky čemuž je správné skladování (stojany na nářadí, ochranné kryty) a manipulační postupy přímým opatřením kontroly nákladů.
