CNC ohýbačka drátu: typy, specifikace a průvodce nákupem

Co vlastně CNC ohýbačka drátu dělá – a proč na tom záleží

CNC ohýbačka drátu je automatizovaný výrobní systém, který přivádí, umísťuje a ohýbá kovový drát do přesných geometrických tvarů pomocí počítačem řízených servomotorů a programovatelných nástrojů. Krátká odpověď na otázku, zda jej potřebujete: pokud váš objem výroby přesahuje několik stovek stejných drátěných dílů za den, ruční nebo poloautomatické ohýbání vás téměř jistě stojí více než samotný stroj. Moderní CNC ohýbačky drátu umí vyrobit komplexní 2D a 3D tvary drátu s tolerancemi až ±0,1 mm , při rychlostech, kterým ruční obsluha prostě nemůže důsledně odpovídat.

Stejná platforma, která ohýbá konstrukční drátěné formy, funguje také jako a stroj na ohýbání pružin jsou-li vybaveny příslušnými nástroji a softwarovými moduly. Tato dvoufunkční schopnost je jedním z důvodů, proč se CNC ohýbačky drátu staly výchozí volbou v průmyslových odvětvích, od automobilových sedadel až po výrobu lékařských zařízení. Namísto investic do dvou samostatných systémů výrobci konfigurují jedinou CNC platformu pro zpracování drátěných tvarů a tlačných nebo torzních pružin v závislosti na výrobním plánu.

Tento článek popisuje, jak tyto stroje fungují, co odlišuje vstupní úroveň od špičkových modelů, která průmyslová odvětví na ně nejvíce spoléhají a co byste měli vyhodnotit před zakoupením nebo upgradem systému.

Základní mechanika: Jak fungují CNC ohýbačky drátu

Pochopení mechanické posloupnosti vám pomůže inteligentně vyhodnotit specifikace stroje, spíše než porovnávat údaje z brožury samostatně. Proces začíná v systému podávání drátu, kde rovnačka odebírá cívku z navíjeného drátu předtím, než vstoupí do ohýbací hlavy. Přesnost podávání v této fázi je kritická – chyba 0,5 mm na cyklus podávání směsi přes složitou součást s 20 ohyby do zcela nepoužitelné součásti.

Ohýbací hlava a nástrojový systém

Ohýbací hlava je srdcem každé CNC ohýbačky drátu. Obvykle se skládá z centrálního ohýbacího kolíku, ohýbacího prstu, který se kolem něj otáčí, a upínacího mechanismu, který drží drát během ohybu. Na základních strojích je směr ohýbání pevný, což znamená, že operátor musí u složitých 3D dílů otáčet drátem ručně. U systémů střední třídy a průmyslových systémů se ohýbací hlava sama otáčí – často nazývaná rotační ohýbací hlava – což umožňuje stroji vytvářet 3D drátěné formy v jediném nepřerušovaném cyklu.

Funkce špičkových systémů od výrobců, jako jsou Wafios, BendRobotics a Meba ohýbací hlavy až se 7 řízenými osami , umožňující geometrie, které by na konvenčním zařízení nebyly možné. Samotné nástroje – kolíky, prsty a tvarovky – jsou obvykle vyrobeny z kalené nástrojové oceli nebo karbidu a jsou dimenzovány tak, aby odpovídaly průměru drátu. Změna mezi průměry drátu obvykle vyžaduje výměnu nástrojů, která trvá 15–45 minut v závislosti na konstrukci stroje.

Servomotory a řízení pohybu

Moderní CNC ohýbačky drátu nahrazují hydraulické pohony AC nebo DC servomotory na každé ose. Systémy řízené servomotory reagují rychleji, spotřebovávají méně energie a umožňují řídicímu systému zaznamenávat údaje o poloze v reálném čase pro ověření kvality. Ovladač pohybu – obvykle proprietární jednotka CNC nebo průmyslové PC se specializovaným softwarem – interpretuje naprogramovanou sekvenci ohybu a koordinuje všechny osy současně. Rychlost posuvu, úhel ohybu, směr ohybu a řezání jsou synchronizovány s přesností na milisekundy.

Některé stroje používají mechanický systém poháněný vačkou pro jednoduché, velkoobjemové díly, kde je flexibilita serva zbytečná, ale ty jsou v nových instalacích stále vzácnější. Trend pevně směřuje k all-servo platformám, protože se přizpůsobují rychlým změnám programu – což je nutnost v prostředí dílen, kde může během jedné směny běžet 20 různých tvarů drátu.

Řezací systémy

Drát se po ohnutí stříhá buď střižným nebo rotačním střihacím mechanismem. Stříhání střihem je rychlejší a funguje dobře pro měkký až středně tvrdý drát do průměru asi 8 mm. Rotační řezání vytváří čistší konečnou úpravu s minimálními otřepy, což je důležité v aplikacích, kde se konce drátu dotýkají těsnění, pohyblivých částí nebo lidské pokožky. Některé konfigurace strojů na ohýbání pružin používají vyhrazený řezací nástroj, který současně tvoří koncovou cívku, čímž se eliminuje sekundární operace.

Kategorie strojů a k čemu je každý vyroben

CNC ohýbačky drátu nejsou jedinou kategorií. Trh zahrnuje stroje, které stojí méně než 30 000 USD a vyrábějí jednoduché 2D držáky, až po systémy přesahující 500 000 USD, které ohýbají těžké konstrukční dráty pro automobilové nebo stavební aplikace. Výběr špatné kategorie je nejčastější a nejdražší chybou kupujících.

Schopnost 2D vs. 3D

2D CNC ohýbačka drátu ohýbá drát v jedné rovině. Hotový díl lze zvednout z rovného povrchu, aniž by se jakákoliv část zvedla nad nebo pod tuto rovinu. To pokrývá velmi velký podíl drátěných tvarů používaných v maloobchodních svítidlech, komponentách HVAC a spotřebním hardwaru – produktech, kde nejsou dodatečné náklady na 3D schopnost zbytečné. 3D stroj přidává osu otáčení k ohýbací hlavě nebo trubce podávání drátu, což umožňuje součásti spirálovat nebo kroutit ve třech rozměrech. Rámy automobilových sedadel, ergonomické bederní opěrky a složitá lékařská vodítka vyžadují 3D schopnost.

Pružinová ohýbačka jako podkategorie

Ohýbačka pružin je technicky specializovaná varianta rodiny CNC ohýbaček drátu, optimalizovaná pro navíjení drátu do pružinových geometrií. Klíčovým mechanickým rozdílem je navíjecí nástroj – kalený formovací prvek umístěný přesně vzhledem ke středové ose drátu pro řízení průměru cívky – kombinovaný s nástrojem pro rozteč, který posouvá cívky axiálně. Moderní CNC pružinové ohýbačky umí vyrábět tlačné pružiny, tažné pružiny s otevřenými nebo uzavřenými háky a zkrutné pružiny s libovolnými úhly ramen , vše v rámci stejného programového cyklu. Přepínání mezi typy pružin obvykle vyžaduje pouze změnu programu a drobné seřízení nástroje spíše než úplnou výměnu stroje.

Materiálová kompatibilita a specifikace vodičů

Ohýbaný materiál ovlivňuje každý aspekt výběru stroje: požadovanou ohýbací sílu, geometrii nástroje, potřebnou kompenzaci zpětného odpružení a míru opotřebení nástroje. Za předpokladu, že stroj určený pro drát z měkké oceli bude fungovat stejně dobře na nerezovém nebo vysoce uhlíkovém pružinovém drátu, je běžná a nákladná chyba.

• Drát z měkké oceli (AISI 1006–1018): Nejsnáze ohýbatelný materiál s nízkou zpětnou pružinou a dobrou tažností. Většina CNC strojů na ohýbání drátu je pro tento materiál dimenzována na maximální průměr.
• Nerezová ocel (304, 316, 316L): Vyžaduje přibližně o 50–70 % větší ohybovou sílu než měkká ocel stejného průměru díky vyšší pevnosti v tahu a většímu odpružení. Stroje musí být odpovídajícím způsobem sníženy – stroj určený pro 8 mm měkkou ocel může spolehlivě zpracovávat pouze 5–6 mm nerezovou ocel.
• Pružinová ocel s vysokým obsahem uhlíku (ASTM A228, A227): Používá se především v aplikacích strojů na ohýbání pružin. Pevnost v tahu může dosáhnout 2 000 MPa u jemných drátů, což vyžaduje robustní nástroje a přesné algoritmy kompenzace odpružení v CNC řídicím systému.
• Hliníkový drát: Menší potřeba síly, ale výrazně měkčí, což znamená, že stopy po nástrojích jsou viditelné, pokud je povrchová úprava nástroje nedostatečná. Používá se v lehkých svítidlech a zobrazovacích aplikacích.
• Titan a speciální slitiny: Vyžaduje specializované nástroje, nižší rychlosti ohýbání a často žíhání mezi operacemi. CNC ohýbačky drátu pro tyto materiály jsou obvykle vyrobeny na zakázku nebo silně modifikovány ze standardních platforem.

Odpružení – elastické zotavení drátu po uvolnění ohybu – se výrazně liší mezi materiály a dokonce i mezi šaržemi drátu ze stejného materiálu. Vysoce kvalitní CNC řídicí jednotky obsahují kompenzační tabulky odpružení, které upravují skutečný naprogramovaný úhel ohybu za cílový úhel pro dosažení správné konečné geometrie. Některé systémy používají průběžné měření pomocí kamery nebo kontaktní sondy k detekci skutečných úhlů ohybu a korekci v reálném čase, čímž se snižuje zmetkovitost v prvních částech nového běhu programu.

Programování a software: skutečný konkurenční diferenciátor

Dva stroje s téměř identickými mechanickými specifikacemi mohou produkovat velmi odlišné výsledky v reálném světě v závislosti na softwarové platformě. Doba programování, efektivita přechodu a schopnost importovat geometrii z CAD systémů jsou nyní stejně důležité jako mechanické schopnosti – zejména v prostředích s krátkými výrobními sériemi a častými změnami součástí.

Offline programování a import CAD

Přední softwarové platformy CNC strojů pro ohýbání drátu – včetně proprietárních systémů Wafios Wafios FMG, Simplex a Numalliance – umožňují operátorům importovat geometrii drátu přímo ze souborů DXF nebo STEP. Software automaticky vypočítá požadovanou sekvenci ohybů, polohy nástrojů a odhadované odpružení. To znamená, že nový part program lze vytvořit offline za 20–60 minut, místo abyste trávili hodiny na stroji zkušebními kusy. V prostředích s vysokým mixem se tato schopnost sama může obnovit 2–4 strojní hodiny za směnu které by jinak byly při přechodu ztraceny.

Simulace a detekce kolize

Před spuštěním nového programu na skutečném stroji simulační software vykreslí celou sekvenci ohýbání ve 3D a označí potenciální kolize mezi ohýbacím nástrojem, drátem a již ohnutými částmi součásti. To je zvláště cenné u složitých 3D tvarů drátu, kde by slepý ohyb mohl vrazit drát do hlavy stroje. Zachycení kolize v simulaci spíše než ve výrobě zabrání poškození nástrojů, jehož oprava může stát 2 000 až 15 000 USD v závislosti na typu stroje.

Specifika softwaru ohýbačky pružin

Software stroje pro ohýbání pružin přidává parametry, které nejsou k dispozici v obecných programech ohýbání drátu: průměr cívky, stoupání, volná délka, počet aktivních cívek a konfigurace konců. Pokročilé platformy umožňují obsluze zadat funkční specifikaci pružiny – tuhost pružiny, pracovní zatížení při dané výchylce – a software zpětně vypočítá požadovaný průměr drátu a geometrii cívky a poté automaticky vygeneruje program stroje. To eliminuje ruční opakování, které konstruktéři pružin tradičně prováděli prostřednictvím zkušebního navíjení a zátěžového testování.

Datová konektivita a integrace Průmyslu 4.0

Moderní CNC ohýbačky drátu stále více podporují datové protokoly OPC-UA nebo MQTT, což umožňuje, aby se výrobní data – počet cyklů, chybové kódy, údaje o síle ohybu a identifikátory programu – přenášela do systémů pro provádění výroby v reálném čase. To umožňuje plánovačům výroby monitorovat výstup podle plánu, aniž by museli chodit po podlaze, a týmům údržby sledovat cykly opotřebení nástrojů a plánovat výměnu dříve, než dojde k poruchám. Stroje, které postrádají tato rozhraní, se stávají problémem v zařízeních, která implementují celopodnikové strategie sběru dat.

Odvětví a aplikace, které zvyšují poptávku po CNC ohýbání drátu

Globální trh zařízení na výrobu drátu byl oceněn přibližně na 1,8 miliardy dolarů v roce 2023 a nadále roste, tažen především požadavky na odlehčení automobilů, růstem v sektoru lékařských přístrojů a rozšiřováním infrastruktury pro plnění elektronického obchodu, která vyžaduje enormní objemy kabelových úložných a zobrazovacích komponent.

Výroba automobilů

Automobilový průmysl je největším koncovým trhem pro CNC ohýbačky drátu. Typické osobní vozidlo obsahuje 200–400 jednotlivých drátěných forem od pružin rámu sedadla a bederních opěrek až po vzpěry kapoty, táhla stěračů čelního skla a vedení kabelů motorového prostoru. Elektromobily zvyšují složitost drátěného tvaru v systémech uchycení bateriových modulů a sestavách tepelného managementu. Tier 1 dodavatelé pro automobilový průmysl obvykle provozují více CNC ohýbaček drátu na jednu výrobní buňku, s dobou přechodu do 10 minut, jak smluvní očekávání od OEM zákazníků.

Lékařské zařízení a chirurgické nástroje

Lékařské ohýbání drátu zahrnuje nitinolové vodicí dráty, nerezové chirurgické nástroje, součásti ortopedických implantátů a složité drátěné rámy používané v minimálně invazivních chirurgických zařízeních. Tyto aplikace vyžadují nejvyšší možnou přesnost polohy – běžné jsou tolerance ±0,05 mm – v kombinaci s úplnou sledovatelností šarže materiálu a parametrů stroje pro zajištění souladu s předpisy. CNC stroje na ohýbání drátu používané v lékařské výrobě obvykle používají certifikační programy, které zaznamenávají každý parametr ohybu pro každý díl a ukládají data podle jedinečného sériového čísla dílu.

Jarní výroba

Specializovaní výrobci pružin provozují CNC ohýbačky pružin jako své primární výrobní zařízení. Může fungovat středně velký jarní obchod 5–20 CNC ohýbaček pružin současně , každý vyrábí jiný typ pružiny. Aplikace zahrnují automobilová odpružení a pružiny ventilových rozvodů, pružiny průmyslových strojů, spotřební elektroniku (klávesnicové spínače, mechanismy per) a letecké ovládací systémy. Segment strojů na ohýbání pružin je jednou z nejrychleji rostoucích podkategorií kvůli poptávce ze strany systémů baterií elektrických vozidel a akumulace energie, kde je přesné zatížení pružiny rozhodující pro kompresi článků a řízení tepelných kontaktů.

Maloobchodní příslušenství a zobrazovací systémy

Drátěné výstavní regály, rozdělovače polic, háčky a košíkové systémy jsou vyráběny v obrovských objemech specializovanými výrobci drátěných forem, kteří slouží maloobchodním řetězcům. Tento segment oceňuje vysokou propustnost nad extrémní přesností – 2D CNC ohýbačka drátu běžící rychlostí 1 500 dílů za hodinu na jednoduchém maloobchodním hákovém programu představuje jádro mnoha obchodů s výstavními přípravky. Nízké materiálové náklady a ceny na úrovni komodit v tomto segmentu kladou důraz na dobu provozuschopnosti strojů a efektivitu přechodu na přechod.

HVAC a výroba spotřebičů

Regály chladničky, rošty do trouby, podpěry bubnu pračky a rámy mřížky HVAC jsou všechny výrobky z drátěného tvaru vyráběné na CNC ohýbačkách drátu. Jedná se o velkoobjemové, relativně jednoduché drátěné formy, kde je standardním výrobním modelem 2D nebo jednoduchý 3D stroj běžící v automatizovaném režimu s minimálními zásahy operátora. Dominantními materiály v tomto segmentu jsou nerezová ocel a pozinkovaná měkká ocel.

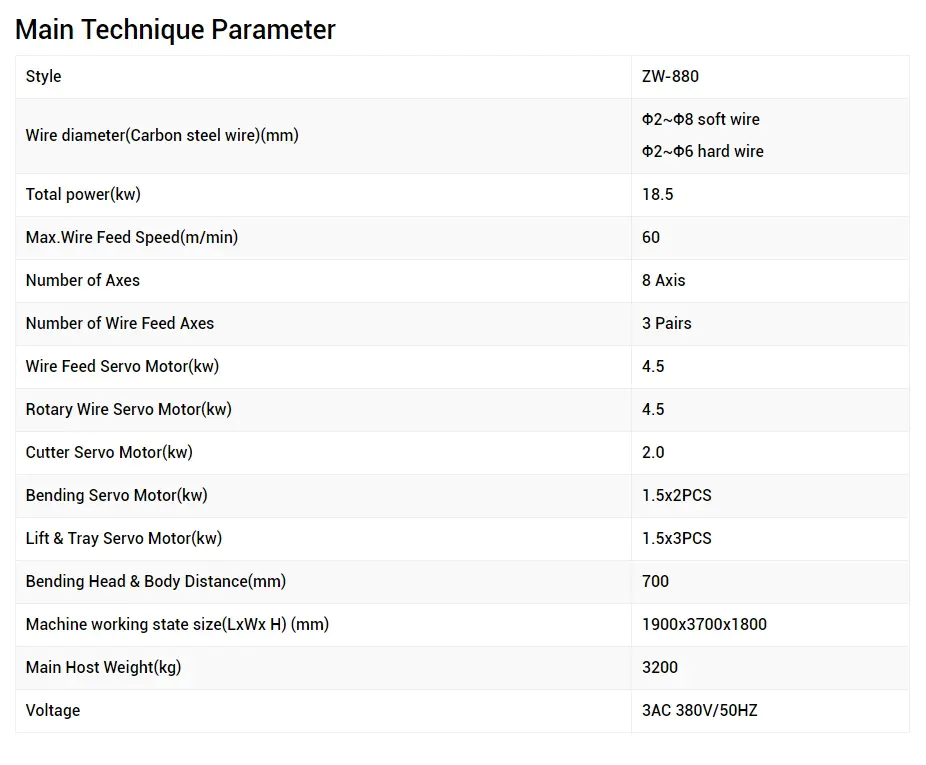

Klíčové specifikace k vyhodnocení před nákupem

Specifikace strojů nejsou vždy přímo srovnatelné mezi výrobci a některé údaje jsou uvedeny za nejlepších podmínek, které nemusí odrážet vaše skutečné výrobní požadavky. Následující kritéria by měla být kriticky vyhodnocena pro každé rozhodnutí o nákupu.

• Rozsah průměrů drátu: Vždy ověřte, zda je jmenovitý průměr dosažitelný s vaším specifickým materiálem drátu a temperováním, nejen s měkkou žíhanou měkkou ocelí. Požádejte výrobce, aby předvedli stroj s vaším skutečným materiálem.
• Počet řízených os: Více os umožňuje složitější součásti, ale také zvyšuje složitost programování a náklady. Nekupujte 6osou funkci, pokud váš sortiment vyžaduje pouze 3.
• Ohybová síla a kroutící moment: Udává se v kN nebo Nm a určuje maximální velikost drátu a tvrdost, kterou stroj zvládne. Zohledněte minimálně 20% rezervu oproti vašemu vypočtenému požadavku, abyste se přizpůsobili změnám materiálu a opotřebení nástrojů.
• Přesnost a opakovatelnost podávání: Hledejte přesnost posuvu ±0,1 mm nebo lepší. Opakovatelnost (schopnost stroje konzistentně zasáhnout stejnou pozici) je často lepší než absolutní přesnost a je důležitější pro kvalitu výroby.
• Doba přechodu: Vyžádejte si živou ukázku úplného přechodu mezi dvěma různými programy dílů. Toto je více informativní než jakýkoli obrázek v technickém listu.
• Softwarový ekosystém: Vyhodnoťte možnosti offline programování, podporované formáty importu CAD, možnosti exportu dat a dostupnost vyškolené softwarové podpory ve vašem regionu.
• Dostupnost náhradních dílů a dodací lhůty: Stroj, který 6 týdnů nečinně čeká na proprietární servopohon, je mnohem dražší, než naznačuje jeho pořizovací cena. Ověřte, že opotřebitelné díly a kritické součásti jsou skladovány lokálně nebo dostupné s dodací lhůtou, kterou může váš výrobní plán absorbovat.
• Podpora školení a uvedení do provozu: Nové CNC ohýbačky drátu obvykle vyžadují 3–5 dní uvedení do provozu na místě a zaškolení obsluhy, aby bylo dosaženo spolehlivého výrobního výkonu. Potvrďte, co je zahrnuto v kupní ceně a co znamená další náklady.

Měření produktivity: Jak vypadá skutečná výroba

Publikované hodnoty doby cyklu od výrobců strojů představují ideální podmínky — čistý drát, jednoduchá geometrie, optimální nástroje, zkušená obsluha. Skutečná výroba v typickém výrobním prostředí běží na 65–85 % jmenovitého výkonu při účtování změn materiálu, drobných odstávek, zmetků při spuštění programu a plánované údržby. Plánování kolem 70 % jmenovité propustnosti je konzervativní a obhajitelný přístup pro účely plánování kapacity.

Zvažte dílnu vyrábějící drátěnou formu z nerezové oceli s 12 ohyby pomocí 4osého CNC ohýbacího stroje na drát s výkonem 400 dílů za hodinu na drátu z měkké oceli 4 mm. U nerezové oceli stejného průměru očekávejte 30–40% snížení rychlosti kvůli vyšší pevnosti materiálu – říkejte tomu 250–280 dílů za hodinu při plné účinnosti nebo zhruba 175–200 dílů za hodinu při 70% využití. Za 8hodinovou směnu to dá přibližně 1 400–1 600 dílů – toto číslo musí odpovídat vaší denní poptávce a cílům zásob, než se zavážete k nákupu stroje.

U aplikací strojů na ohýbání pružin závisí propustnost silně na složitosti pružiny. Jednoduchá válcová tlačná pružina bez speciální konfigurace konce může běžet rychlostí 300–500 kusů za minutu na vysokorychlostní CNC navíječce. Torzní pružina se dvěma přesně umístěnými nohami v různých úhlových orientacích může běžet rychlostí pouze 20–50 kusů za minutu. Oba jsou vyráběny na stejné kategorii stroje – geometrie řídí výstupní rychlost, nikoli pouze jmenovitou rychlost stroje.

Požadavky na údržbu a celkové náklady na vlastnictví

Pořizovací cena CNC ohýbačky drátu je typicky 50–65 % jeho celkových nákladů za 10letou životnost. Zbytek tvoří nástroje, údržba a spotřeba energie. Pochopení těchto nákladů předem zabrání překvapením v rozpočtu, která podkopávají obchodní případ investice.

Opotřebení a výměna nástrojů

Ohýbací špendlíky a prsty jsou spotřební položky. Na vysoce produkčním stroji s nerezovým drátem může ohýbací kolík vydržet 500 000–2 000 000 cyklů před výměnou. Při rychlosti 250 dílů za hodinu s 12 ohyby na díl je to 3 000 ohybů za hodinu – což znamená, že čep by mohl vyžadovat výměnu každých 170–670 hodin výrobního času. Karbidové nástroje vydrží 3–5× déle než standardní nástrojová ocel, ale stojí 4–6× více na jednotku. Správná volba závisí na objemu vaší výroby a toleranci prostojů.

Plán preventivní údržby

Výrobci obvykle doporučují denní kontroly mazání, týdenní kontrolu rovnacích válců a hnacích válců, měsíční kontrolu spojek servomotoru a zpětné vazby kodéru a roční kontrolu sestavy ložiska ohýbací hlavy. Stroje, které pracují v prašném nebo mokrém prostředí – běžné ve výrobních provozech – vyžadují častější čištění a kontrolu elektrických krytů. Zanedbání systému rovnačky je nejběžnější chybou údržby: opotřebené válečky rovnačky umožňují usazení zbytkového svitku v drátu, což zavádí chyby polohy, které se objevují jako náhodné odchylky v geometrii hotového dílu.

Spotřeba energie

All-servo CNC ohýbačka drátu v rozsahu průměrů drátu 4–8 mm typicky táhne 3–8 kW při aktivním ohýbání s vrcholy během fáze zrychlení. To je podstatně nižší než u ekvivalentních hydraulických strojů, které běží naprázdno při plném tlaku čerpadla. Úspory energie z přechodu z hydraulických na servopohony často významně přispívají k výpočtu návratnosti modernizace stroje, zejména v zařízeních s vysokými náklady na elektřinu nebo programy snižování aktivního uhlíku.

Integrace automatizace: Mimo samotný stroj

Samostatná CNC ohýbačka drátu je často pouze jednou součástí v širší automatizované výrobní buňce. Výstup z ohýbačky může být přiváděn přímo do svařovacího přípravku, tvářecího lisu, montážní stanice nebo kontrolního systému. Správné navržení těchto rozhraní od samého počátku je výrazně levnější než jejich dovybavení po instalaci.

Mezi běžné konfigurace následné automatizace patří vykládání dopravníkového pásu pro velkoobjemové 2D drátěné formy, robotické umístění dílů pro 3D formy, kde je orientace důležitá pro následnou montáž, systémy vizuální kontroly, které kontrolují geometrii hotového dílu podle šablony CAD a vyřazují díly mimo toleranci, než se dostanou na montážní linku, a automatizované měniče cívek, které spojují příchozí drát, aniž by zastavovaly největší strojní zdroj ohybu na CNC stroji s vysokou dobou ohýbání. instalací.

Pro buňky strojů na ohýbání pružin jsou ve velkoobjemové výrobě pružin standardní systémy automatického počítání, třídění a balení. Pružiny jsou vypouštěny do vibračních miskových podavačů, které je orientují pro automatizované balení nebo sekundární operace, jako je tepelná úprava, brokování nebo potahování. Integrace těchto systémů vyžaduje pečlivou pozornost věnovanou geometrii pružin – pružina, která je náchylná k zamotání, způsobí trvalé zaseknutí ve vibračním manipulačním zařízení, což je problém, který je mnohem snazší vyřešit ve fázi návrhu než po instalaci zařízení.

Často kladené otázky o CNC ohýbačkách drátu

Jaký je minimální objem výroby, který ospravedlňuje CNC ohýbačku drátu?

Neexistuje žádný univerzální práh, ale většina výrobců zjistila, že CNC ohýbání drátu se stává nákladově efektivním při objemech nad 500–1 000 identických dílů za den pro díl vyžadující více než 3 ohyby. Pod tímto objemem obvykle lepší návratnost nabízí ruční nebo poloautomatické nářadí s jednodušším vybavením. Dílny zpracovávající velmi různorodou a maloobjemovou práci někdy ospravedlňují CNC stroje specificky pro jejich schopnost rychlé výměny spíše než samotnou propustnost.

Může být CNC ohýbačka drátu a ohýbačka pružin stejná jednotka?

Ano. Mnoho moderních platforem pro ohýbání drátu CNC lze nakonfigurovat pro navíjení pružin namontováním vhodných nástrojů pro navíjení a stoupání. Software musí také podporovat parametry pružin. Stroj optimalizovaný pro tvary drátu však nemusí dosáhnout rychlosti posuvu nebo úhlového rozlišení potřebného pro výrobu jemného drátu, vysokorychlostní pružiny. Pokud jsou pružiny vaším primárním produktem, účelová ohýbačka pružin předčí univerzální ohýbačku drátu přizpůsobenou pro práci s pružinami.

Jak dlouho trvá naprogramování nového dílu na CNC ohýbačce drátu?

S offline programovacím softwarem a DXF souborem hotové součásti dokáže zkušený programátor vygenerovat pracovní program za 30–90 minut pro standardní 2D nebo 3D drátěnou formu. Programování na stroji bez offline nástrojů může u složitých dílů, včetně testovacích jízd a úprav, trvat 2–6 hodin. Pružinové programy jsou často rychlejší, protože geometrie je pravidelnější a software provádí většinu výpočtů automaticky.

Jaké drátěné materiály zvládne standardní CNC ohýbačka drátu?

Standardní stroje zpracovávají měkkou ocel, nerezovou ocel (se sníženou kapacitou) a hliník. Pružinový drát s vysokým obsahem uhlíku je zpracováván stroji s optimalizovanými pružinami a některými obecnými ohýbačkami drátu. Titan, Nitinol a speciální slitiny obvykle vyžadují upravené nebo zakázkové stroje a některé aplikace vyžadují vyhřívané nástroje, aby bylo dosaženo adekvátní tažnosti.

Jak funguje odpružení v praxi?

Řídicí jednotka stroje přidává ke každému naprogramovanému úhlu vypočítané přehnutí, aby kompenzovalo elastické zotavení po uvolnění nástroje. Tato hodnota kompenzace je určena empiricky – stroj ohne zkušební kusy, změří skutečný dosažený úhel a vypočítá potřebnou korekci. Moderní systémy vytvářejí odpružené stoly podle typu materiálu a průměru, takže kompenzace je aplikována automaticky při výběru materiálu. Systémy průběžného měření mohou aktualizovat kompenzační hodnoty v reálném čase na základě skutečných naměřených výsledků, což snižuje počet testovacích kusů potřebných při spuštění nového programu.
