Krátká odpověď: výrobce pružin potřebuje stroj, který vyhovuje třem věcem najednou – rozsahu průměrů drátu vyráběných dílů, počtu os požadovaných pro geometrii pružiny a dostatečně stabilnímu řídicímu systému, aby běžel bez dozoru po celou směnu. Necháte-li některého z nich špatně, zaplatí za to zbytek dílny, ať už sešrotovaným drátem, nebo výměnou, která zabere celé odpoledne.
Většina kupujících, kteří hledají vybavení, rychle zjistí, že „pružinový stroj“ je široká kategorie zahrnující vše od základní 2osé navíječky po 12osý bezvačkový systém. Zhejiang Omnipotent Spring Machine Co.,ltd , známá v oboru pod svou značkou WNJ, staví tuto řadu CNC pružinových strojů od roku 1993 z Shengzhou, Zhejiang – jednoho ze zavedených výrobních klastrů v zemi pro počítačem řízená zařízení pro navíjení pružin. Jeho produktová řada pokrývá spodní část řady (3osé navíječky CNC635) až po 12osé bezvačkové platformy, což z ní činí užitečný referenční bod pro pochopení struktury kategorie.

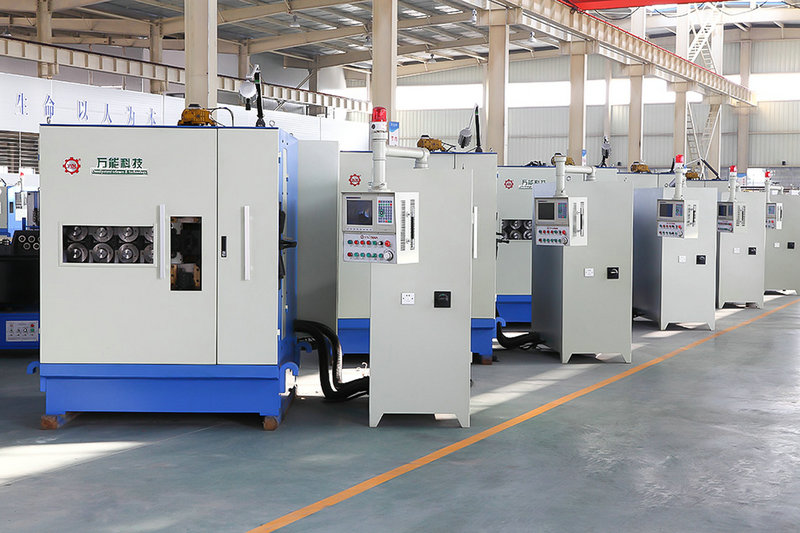

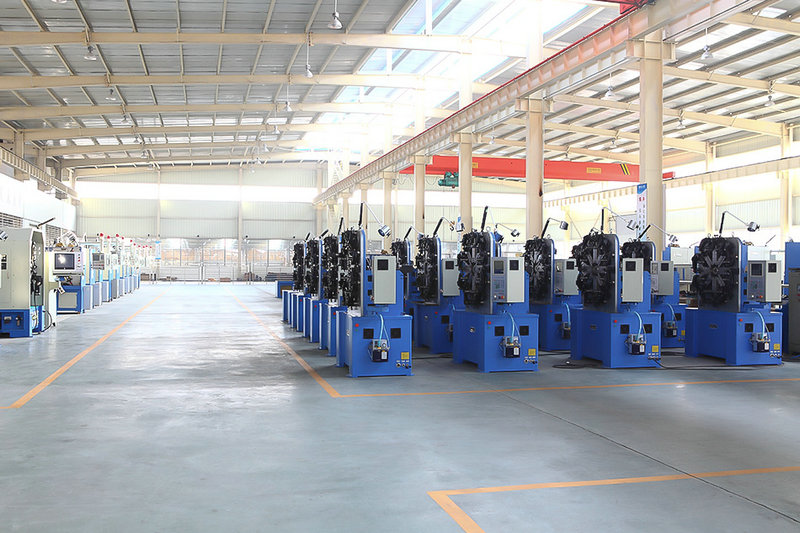

Společnost působí ze zařízení o rozloze více než 20 000 metrů čtverečních v zóně ekonomického rozvoje Shengzhou s pracovní silou, která zahrnuje vedoucí inženýry a specializované výrobní techniky, a provozuje oddělení pro výzkum pružinových strojů, které průběžně spolupracuje s externími technickými odborníky a domácími akademickými institucemi. Tato kombinace vlastního výrobního rozsahu a aplikovaného výzkumu je docela typická pro zavedené hráče v tomto segmentu strojního klastru Zhejiang a je to jeden z důvodů, proč se region stal jednou z uznávaných výrobních základen pro počítačem řízené pružinové stroje spíše než fenoménem jediné továrny.
Pro výrobce pružin, který hodnotí zařízení, je praktickým poznatkem to, že se kategorie rozděluje podle hrstky rozhodovacích bodů spíše než podle jediné odpovědi „nejlepší stroj“: kolik os produktový mix skutečně vyžaduje, zda vačkové nebo bezvačkové navíjení odpovídá schématu výměny v objednávkové knize, jaký rozsah průměrů drátu pokrývá současné a blízké budoucí díly, jak řídicí systém a co nevytažené servomotory běží na stroji a co se spouští ještě potřebuje broušení a temperování, než bude hotová pružina.
Zbytek této příručky postupně projde každým z těchto rozhodnutí a poté se zabývá plánováním instalace, odstraňováním závad, příkladem návratnosti zpracovaných nákladů a porovnáním zdrojů mezi vlastním provozem navíjení a jeho zadáváním smluvnímu výrobci pružin – takový detail, na který samotný technický list neodpoví.
Počet os je jednou z nejvíce nepochopených specifikací v datovém listu CNC pružinového stroje. Nepopisuje rychlost ani velikost – popisuje, kolik nezávislých pohybových ovládacích prvků má stroj na drátu při jeho podávání, ohýbání a řezání. 3osý stroj řídí posuv, průměr navíjení a stoupání. 10osý nebo 12osý bezvačkový stroj přidává nezávislá vedení drátu, sekundární ohýbací ramena a řezací stanice, z nichž každá může být naprogramována na své vlastní dráze.
3osá jednotka, jako je WNJ CNC635, efektivně zpracovává přímočaré tlačné a tažné pružiny a je obvykle ekonomičtějším vstupním bodem pro výrobce pružin, jejichž produktový mix není příliš rozmanitý. 5osý model s vačkovým pohonem, jako je CNC650Z zmiňovaný v řadě navíjecích strojů WNJ, přidává funkci soustružení drátu s osmi stanicemi pro řízené ohýbání, ohýbání háčků a zvlnění – užitečné, jakmile produktový mix začne zahrnovat tažné pružiny s hákovým zakončením.
Jakmile obchod potřebuje dvojité torzní pružiny, pružiny ve tvaru pagody, obdélníkové pružiny nebo jiné speciální tvary, stane se praktičtější volbou 10osý nebo 12osý bezvačkový stroj. Bezvačkové platformy WNJ CNC1025 (10 os) a CNC1240/CNC1260/CNC1280 (12 os) jsou postaveny přesně na tomto požadavku a vyměňují mechanickou vačku za nezávisle řízené osy, které lze přeprogramovat spíše než fyzicky přestavovat mezi jednotlivými úlohami.
Opakující se chybou mezi prvními kupujícími pružinových strojů je zacházet s počítáním os jako s přímým hodnocením kvality, kupovat model s nejvyšší osou, který je k dispozici, za předpokladu, že při každé práci překoná stroj s nižší osou. V praxi 12osý bezvačkový stroj s jednoduchou tlačnou pružinou při této práci nezíská nic oproti 3osému navíječi – další osy jsou nečinné, programovací režie je vyšší a jednotkové náklady stroje jsou rozloženy na méně jednoduchých dílů, než by tomu bylo na vyhrazené lince s nízkou osou. Počet os by měl být nastaven podle nejsložitější geometrie, kterou obchod očekává, že bude běžet rutinně, nikoli podle geometrie, kterou by mohla spustit jednou.
Mimo počet os ovlivňuje stabilitu při vyšších rychlostech způsob fyzického podávání drátu do stroje. Několik bezvačkových modelů WNJ používá rotační strukturu podávání drátu spíše než přímé podávání, které společnost staví jako stabilnější a snáze ovladatelné, zejména na delších tratích, kde může tah drátu a paměť cívky jinak způsobit malé odchylky ve stoupání v průběhu času.
| Počet os | Reprezentativní model | Nejvhodnější pro |
|---|---|---|
| 2–3 osy | CNC635 | Tlačné a tažné pružiny, velkoobjemové jednoduché geometrie |
| 5 os (poháněno vačkou) | CNC650Z | Hákové ohýbání, curling, řízené ohýbání na tažných pružinách |
| 10 os (bez vačky) | CNC1025 | Zkrutné pružiny, tváření drátu, smíšená malosériová výroba |
| 12osý (bez vačky) | CNC1240 / CNC1260 / CNC1280 | Dvojité torzní pružiny, pagodové pružiny, obdélníkové a speciální tvary |
Stroj vačkového typu spoléhá na fyzické svazky vaček a mechanické spoje pro tvarování drátu, díky čemuž jsou náklady stroje nižší a mechanika známá operátorům vyškoleným na starší zařízení. Kompromisem je doba přechodu – přechod na novou geometrii pružin obvykle znamená výměnu vaček a ruční načasování mechanismu.
Bezvačkový design nahrazuje sestavu vaček nezávisle poháněnými servoosami, takže nový profil pružiny je spíše záležitostí nahrání jiného programu než fyzického přestavování stroje. Bezvačková CNC linka WNJ je postavena speciálně na této výhodě přechodu a společnost ji umísťuje do obchodů s častými změnami produktů nebo krátkými výrobními sériemi namísto jedné geometrie při velmi velkém objemu.
Praktickým testem pro výrobce pružin, který se rozhoduje mezi těmito dvěma, je rozmanitost objednávky, nikoli velikost objednávky. Obchod provozující stejnou tlačnou pružinu po stovkách tisíc zřídka potřebuje bezvačkovou flexibilitu. Obchod, kde každá třetí objednávka je jiný torzní nebo pagodovitý díl, obvykle vrátí vyšší cenu bezvačkového stroje díky ušetřenému času na výměnu.
Na stroji vačkového typu změna geometrie pružin obecně zahrnuje odstranění staré sady vaček, instalaci nových vaček ve správném pořadí, opětovné načasování navíjecí hlavy proti podávacím válečkům a spuštění několika zkušebních kusů, aby se potvrdilo, že stoupání a průměr jsou v toleranci. V závislosti na tom, jak je operátor obeznámen s konkrétní prací, to může trvat od méně než hodiny až po většinu směny a je načase, aby stroj nevyráběl díly generující zisk.
Na bezvačkovém stroji je ekvivalentním krokem načtení uloženého programu – nebo zápis nového z parametrů průměru, stoupání a délky cílové pružiny – a spuštění stejné hrstky testovacích kusů. Nevyžaduje se žádné fyzické odstranění vačky nebo nové načasování, což je úplný základ pro výhodu doby přechodu. Kompromis se místo toho ukazuje v počátečním programovacím úsilí pro zcela novou geometrii, kterou stroj nikdy předtím neběžel, což stále vyžaduje úsudek zkušeného operátora, i když nevyžaduje dotýkání se samotného mechanismu.
Rozsah průměrů drátu nastavuje strop a podlahu toho, co může stroj fyzicky zpracovat, a vyplatí se porovnat se skutečnými výrobními potřebami spíše než předpokládat, že širší rozsah je vždy lepší. Řada CNC navíjení WNJ je navržena tak, aby zpracovávala průměry drátu 0,3 mm až 8,0 mm , která pokrývá většinu práce s tlakovými, napínacími a torzními pružinami používanými v automobilových součástech odpružení, elektronických kontaktech a obecných průmyslových zařízeních.
Drát tenčí než zhruba 0,5 mm se chová pod napětím při navíjení jinak než těžší kalibrovaný materiál – je náchylnější ke šlehání a vyžaduje přísnější kalibraci podávacího válce. Stroje dimenzované v širokém rozsahu, jako je výše uvedené rozpětí 0,3–8,0 mm, obvykle potřebují rekalibrační průchod na podávací tlak a vůli vodítka při pohybu z tenkého konce rozsahu na tlustý konec, spíše než provozovat oba extrémy na jednom pevném nastavení.
Výrobce pružin vyrábějící malé elektronické pružiny zřídka potřebuje plnou kapacitu 8,0 mm a nákup pro světlou výšku, která se nikdy nepoužívá, zvyšuje náklady bez zvýšení výkonu. Naopak obchod dodávající automobilové odpružení nebo komponenty těžkého průmyslového vybavení potřebuje horní hranici tohoto sortimentu a měl by to potvrdit u konkrétního modelu, protože ne každý CNC pružinový stroj v dané produktové řadě má stejné maximum.
Rozsah průměrů drátu je pouze polovina materiálového obrázku. Pružinový drát se také liší podle slitiny – uhlíková ocel, nerezová ocel, olejem tvrzený drát a speciální slitiny, jako je Inconel nebo fosforový bronz, se všechny chovají odlišně pod napětím vinutí. Tvrdší nebo více deformovatelné slitiny obecně potřebují nižší rychlosti navíjení a konzervativnější poloměry ohybu, aby se zabránilo praskání povrchu, zatímco měkčí nerezové oceli tolerují vyšší rychlosti posuvu, ale mohou po navíjení dále pružit, což znamená, že cílový průměr cívky naprogramovaný ve stroji musí být upraven tak, aby kompenzoval toto odpružení, spíše než aby přesně odpovídal hotové specifikaci.
Požadavky na toleranci se značně liší podle konečného použití. Obecná průmyslová tlačná pružina může tolerovat odchylky vnějšího průměru o několik procent, zatímco kontaktní pružina přesné elektroniky nebo lékařská součást často potřebují tolerance blížící se několika setinám milimetru. Potvrzení tolerance, kterou daný CNC pružinový stroj dokáže udržet v praxi – nejen jeho teoretické rozlišení – vůči toleranci výkresu skutečné aplikace je jedním z nejčastěji přeskakovaných kroků při výběru zařízení a před dokončením nákupu stojí za to požádat kupujícího o provedení vzorku na vlastní zásobě drátu.
Řídicí systém a servomotory určují opakovatelnost více než téměř jakákoli jiná součást na stroji. CNC a bezvačkové linky společnosti WNJ jsou postaveny na tchajwanském počítačovém řídicím systému spárovaném s japonskými servomotory, což je kombinace, kterou společnost představuje jako základ pro stabilitu přesnosti navíjení při dlouhých výrobních sériích.
Několik navíjecích strojů WNJ je také vybaveno přesným detekčním a sledovacím zařízením, které stroj automaticky zastaví, když identifikuje nekvalifikovaný díl, místo aby pokračoval v provozu a produkoval dávku šrotu, než si obsluha všimne odchylky v toleranci. Parametry, jako je vnější průměr a úhel ohybu, lze na těchto systémech obvykle upravit v polovině provozu, aniž by bylo nutné přeprogramovat od nuly, což je důležité při delších směnách, kde se teplota materiálu drátu nebo okolní teplota během několika hodin mírně mění.
Dvojjazyčné rozhraní – čínština a angličtina zobrazené společně, jak jsou popsány ovládací panely WNJ – také zkracuje dobu školení v dílnách smíšené národnosti, což je menší, ale skutečný faktor pro výrobce exportující stroje do zahraničí.
Zásoba drátu není dokonale stejnoměrná mezi cívkami a okolní teplota v dílně může v průběhu osmi nebo dvanácti hodin mírně posunout tuhost drátu. Řídicí systém, který umožňuje operátorovi posouvat vnější průměr nebo úhel ohybu bez zastavení výroby a opětovného načtení programu, udržuje dlouhou dobu uvnitř tolerance bez prostojů, které by stály cyklus úplného zastavení a přeprogramování. Toto je na technickém listu méně znějící funkce než počet os nebo rozsah drátu, ale často je to rozdíl mezi směnou, která dokončí dávku čistě, a směnou, která potřebuje druhý průchod nastavením v polovině.
Detekční a sledovací zařízení, které zastaví stroj na součásti mimo toleranci, je užitečné pouze v případě, že kontroluje rozměry, které jsou pro danou aplikaci skutečně důležité – obvykle vnější průměr, volná délka a v některých konfiguracích konzistence rozteče. Než se na tuto funkci spolehnete, stojí za to si přesně ověřit, jaké rozměry detekční systém u daného modelu sleduje, protože automatické zastavení, které kontroluje pouze jeden parametr, nezachytí závadu na jiném.
Navíjení je pouze prvním krokem. Většina hotových pružin také potřebuje broušení konců pro ploché, čtvercové dosedací plochy a temperovací průchod, aby se uvolnilo vnitřní napětí z procesu navíjení. Zhejiang Omnipotent Spring Machine Co.,ltd vyrábí brusky na pružiny a temperovací pece spolu se svým navíjecím zařízením, což umožňuje výrobci pružin získat linku pro navíjení a temperování od jednoho dodavatele, spíše než párování zařízení od samostatných prodejců s různými ovládacími rozhraními.
Přesnost broušení ovlivňuje, jak rovnoměrně tlačná pružina dosedá při zatížení, a nerovnoměrně broušený konec je častou příčinou předčasného únavového selhání v automobilových závěsných pružinách a průmyslových aplikacích stlačování. Temperování je mezitím to, co stabilizuje nastavenou hodnotu pružiny po navinutí – vynechání nebo podběhnutí tohoto kroku je jednou z častějších stížností na kvalitu při levnější výrobě pružin.
| Výrobní fáze | Kategorie vybavení | Faktor kvality vyřešen |
|---|---|---|
| Navíjení / tvarování | CNC navíjení pružin / bezvačkový stroj | Přesnost průměru, rozteče a tvaru |
| Ukončení dokončování | Pružinová bruska | Ploché sezení se čtvercovým koncem |
| Úleva od stresu | Temperovací pec | Stabilita nastavené hodnoty při opakovaném zatížení |
Největším faktorem skutečného výkonu výrobce pružin za celý rok je obvykle doba provozuschopnosti, nikoli hrubá rychlost stroje. Dva praktické modely údržby, které stojí za to plánovat: dostupnost dílů a vlastní diagnostika.
WNJ udržuje průběžný víceletý inventář řídicích desek prostřednictvím své distribuční sítě a zároveň udržuje firmware zpětně kompatibilní, takže starší strojní programy lze načítat přímo na náhradní hardware bez přepisování. U strojů provozujících v dílně s odpisovým plánem delším než deset let se tento druh zpětné kompatibility vyhýbá běžnému problému selhání řídicí desky, který účinně vyřadí z provozu jinak mechanicky zdravý stroj.
S menším počtem zaměstnanců na nočních jízdách je bezobslužná detekce závad důležitější než během plně obsazené denní směny. Přístup WNJ, vycházející z vlastních pokynů pro výrobní manažery, spočívá ve spouštění autodiagnostických skriptů, které označují běžné anomálie, jako je přetržení drátu, zablokování posuvu nebo opotřebení nástroje, dříve, než se rozvinou do větší odstávky nebo dávky šrotu.
Výrobce pružin, který hodnotí jakýkoli CNC pružinový stroj, nejen řadu WNJ, by si měl před nákupem položit dvě přímé otázky: jak daleko zpět sahá kompatibilita firmwaru a co stroj automaticky udělá, když detekuje součást mimo toleranci. Tyto dvě odpovědi předpovídají více o celkových nákladech na vlastnictví, než obvykle činí celkový počet os.
Pružiny vyrobené na CNC navíjecím a bezvačkovém zařízení jsou dodávány do užší sady koncových aplikací, než naznačuje široké označení „průmyslové“, a když víme, na jakou aplikaci se obchod zaměřuje, změní se vlastnosti stroje, na kterých záleží nejvíce.
Systémy odpružení, dveřní mechanismy, seřizovače sedadel a různé sestavy západek spoléhají na kompresní, tažné a torzní pružiny, které si musí udržet toleranci ve velmi vysokém objemu výroby a dlouhou životnost při opakovaných cyklech zatížení. To je typicky tam, kde na kvalitě popouštění a konzistenci broušení záleží stejně jako na přesnosti navíjení, protože pružina, která se navine správně, ale je podtemperována, bude stále brzy selhávat při cyklickém automobilovém zatížení.
Pružiny s malým průměrem a nízkou silou používané v konektorech, spínačích a bateriových kontaktech jsou na tenkém konci rozsahu průměrů drátu a obvykle upřednostňují rozměrovou konzistenci před nezpracovanou výstupní rychlostí, protože jediná dávka mimo toleranci může ovlivnit celou následnou montáž.
Obecná průmyslová zařízení – od spotřebičů po těžší stroje – pokrývají nejširší škálu typů pružin a často se v nich nejvíce využívá bezvačková flexibilita prodejny, protože zakázky na průmyslové vybavení bývají menší série s rozmanitějšími geometriemi pružin ve srovnání s velkoobjemovými jednodílnými sériemi v automobilovém průmyslu.
Většina vad navíjení má původ v jedné z malého počtu základních příčin a diagnostika, která z nich je na vině, je rychlejší s referenční tabulkou než metodou pokus-omyl v dílně.
| Defekt | Typická hlavní příčina | První úprava k vyzkoušení |
|---|---|---|
| Nekonzistentní vnější průměr | Opotřebený bod navíjení nebo nestabilní tlak podávání drátu | Zkontrolujte a vyměňte navíjecí bod; znovu zkontrolujte tlak podávacího válce |
| Nerovnoměrné stoupání podél cívky | Opotřebení nástroje stoupání nebo kolísání rychlosti posuvu | Zkontrolujte stav rozteče; ověřte stabilitu otáček motoru posuvu |
| Povrchové praskání v ohybech | Poloměr ohybu je příliš úzký pro drátěnou slitinu nebo příliš vysoká rychlost navíjení | Zvětšete poloměr ohybu nebo snižte rychlost navíjení používané slitiny |
| Délka pružiny driftuje přes běh | Opotřebení řezného nástroje nebo posun tahu drátu | Vyměňte řezací nůž; překalibrovat napínací kladku |
| Předčasné únavové selhání po temperování | Nedostatečné temperování nebo nerovnoměrné broušení na koncích pružiny | Ověřte dobu cyklu temperovací pece a pravoúhlost mletí |
Následuje ilustrativní příklad, který může výrobce pružin přizpůsobit svým vlastním číslům – nejedná se o nabídku nebo konkrétní cenu stroje, protože skutečné náklady na vybavení se liší podle počtu os, rozsahu drátu a možností.
Předpokládejme, že obchod v současné době outsourcuje objednávku torzních pružin, která stojí ekvivalent mírné pětimístné částky ročně na externích poplatcích za zpracování, a bezvačkový CNC stroj schopný provozovat tuto geometrii interně nese celkové pořizovací náklady – stroj, dopravu a instalaci – v nízkých šesti číslech. Pokud přenesení práce do firmy také otevírá kapacitu pro přijímání dalších podobných zakázek se srovnatelnou marží, efektivní doba návratnosti se výrazně zkracuje ve srovnání se samotnými náklady na vytlačený outsourcing.
| Faktor | Co zapojit |
|---|---|
| Současné výdaje na outsourcing | Roční poplatky placené externímu výrobci pružin za cílovou část |
| Náklady na přistání stroje | Cena zařízení plus doprava, clo a instalace |
| Přidané provozní náklady | Čas operátora, zásoby drátu, údržba a služby |
| Hodnota volné kapacity | Dodatečné zakázky může stroj absorbovat mimo původní díl |
Doba návratnosti, zjednodušeně řečeno, jsou náklady na vylodění dělené čistými ročními úsporami z přemístěného outsourcingu plus marží získanou na nových objednávkách s volnou kapacitou. Obchody, které počítají pouze s jedním dílem, který vyvolal nákup, mají tendenci nadhodnocovat dobu návratnosti, protože flexibilita bezvačkového stroje se obvykle používá pro více než jeden díl, jakmile je na podlaze.
Vlastní navíjení pružin není automaticky lepší volbou a rozhodnutí obvykle závisí na objemu objednávky, rozmanitosti dílů a na tom, jak velkou kontrolu kupující potřebuje nad dodací lhůtou.
Rozhodovacím bodem, který je nejčastěji přehlížen, je režie kontroly kvality. Vlastní navíjení poskytuje přímý přehled o každé šarži, jak je vyrobena, zatímco outsourcing přesouvá zátěž inspekcí na vstupní kontroly kvality dodávaných dílů – skutečné náklady, i když samotná faktura za outsourcing vypadá na papíře levněji.
CNC pružinový stroj není zařízení typu plug-and-run a vynechání přípravy místa je jednou z častějších příčin neklidných prvních týdnů po dodání.
Většina CNC navíjecích a bezvačkových strojů potřebuje stabilní třífázové napájení dimenzované na tah servomotoru stroje spolu s čistým stlačeným vzduchem pro pneumatické posuvy a upínací funkce tam, kde se používají. Zatížení podlahy a izolace vibrací jsou důležitější u bezvačkových strojů s vyšší osou, protože jejich užší tolerance jsou citlivější na vibrace přenášené podlahou ze sousedních zařízení, jako jsou lisy nebo těžké brusky.
Počáteční uvedení do provozu obvykle zahrnuje zkoušení vzorků dílů napříč průměry drátu a geometriemi, které dílna očekává, že vyrobí, potvrzení tolerancí vůči vlastním měřidlům, nikoli pouze zkušebnímu protokolu výrobce, a zaškolení operátorů jak o rutinním nastavování parametrů, tak o základních krocích odstraňování problémů uvedených v tabulce závad výše. Obchody, které staví v období uvádění do provozu se skutečným výrobním drátem, spíše než akceptují stroj na jediném předváděcím vzorku, mají tendenci zachycovat problémy s kalibrací dříve, než se projeví v šarži pro zákazníky.
| Term | Co to znamená |
|---|---|
| Bod navíjení | Nástroj, který vede drát do jeho svinutého průměru, když je přiváděn strojem |
| Nástroj Pitch | Nástroj ovládající vzdálenost mezi závity po délce pružiny |
| Odpružení | Míra, do jaké se drát po ohnutí uvolní směrem k původnímu tvaru, na který musí být stroj naprogramován, aby to kompenzoval |
| Volná délka | Délka hotové pružiny, když není zatížena |
| Camless | Konstrukce stroje využívající k tvarování drátu nezávisle poháněné servoosy místo mechanických vaček |
Výrobci pružin mimo Čínu, kteří hodnotí dodavatele CNC pružinových strojů, obvykle zvažují tři věci nad rámec specifikace stroje: jazykovou podporu, logistiku náhradních dílů a pokrytí regionálních služeb. WNJ vybudovala pobočky v Šanghaji, Pekingu a provincii Šan-tung na domácím trhu spolu s mezinárodními agenty pokrývajícími Evropu, Turecko, Indii, Jižní Koreu a Argentinu, což zkracuje cestu pro požadavky na díly a servis mimo pevninskou Čínu.
U jakékoli zahraniční objednávky se před dokončením nákupu vyplatí ověřit si tři věci přímo u výrobce: který zástupce nebo kancelář pokrývá region kupujícího, očekávaná dodací lhůta pro díly podléhající opotřebení, jako jsou vodicí pouzdra a řezné nástroje, a zda je dokumentace stroje a ovládací rozhraní k dispozici v pracovním jazyce kupujícího.
Stroj na navíjení pružin je určen především k navíjení drátu do tvaru spirálové tlačné nebo tažné pružiny. Stroj na tvarování pružin (někdy nazývaný stroj na tvarování drátu) pokrývá širší rozsah ohýbaných a tvarovaných drátěných částí nad rámec jednoduché cívky, včetně držáků, háků a vlastních tvarů drátu používaných v automobilových a elektronických sestavách.
Jednoduché torzní pružiny lze často vyrábět na 5osém stroji poháněném vačkou. Dvojité torzní pružiny, torzní části ve tvaru pagody nebo torzní pružiny kombinované se sekundárním ohýbáním obvykle vyžadují 10osý nebo 12osý bezvačkový stroj, protože tyto geometrie vyžadují nezávisle řízená ohýbací ramena spíše než pevnou sekvenci vaček.
Závisí zcela na produktovém mixu spíše než na jediném ideálním čísle. Obchod vyrábějící drobnou elektroniku nebo pružiny pro spotřebiče zřídka potřebuje překročit zhruba 3 mm, zatímco automobilové odpružení a práce s těžkými průmyslovými zařízeními běžně vyžadují stroje o průměru až 8,0 mm, které odpovídají hornímu konci rozsahů, které lze vidět u řady CNC navíjení, jako jsou WNJ.
Více záleží na rozmanitosti objednávky než na objemu objednávky. Prodejna provozující jednu nebo dvě geometrie pružin při velkém objemu zřídkakdy vrátí cenový rozdíl. Obchod s častými změnami mezi různými tvary pružin obvykle získá zpět přidané náklady díky ušetřenému času, aniž by bylo nutné znovu načasovat stohy vaček mezi jednotlivými zakázkami.
Praktickým základem je přezkoumání zpětné kompatibility náhradních řídicích desek a firmwaru v době nákupu a znovu při každé větší aktualizaci vybavení v dílně, protože selhání řídicí desky bez kompatibilní náhrady je jedním z častějších důvodů, proč je jinak mechanicky zdravý navíjecí stroj předčasně vyřazen.
Není to striktně vyžadováno, ale získávání zařízení pro navíjení, broušení a temperování od jednoho dodavatele – jako u kombinované produktové řady WNJ – obvykle zjednodušuje školení řídicího rozhraní a servisní kontaktní místa ve srovnání s odpovídajícím zařízením od samostatných prodejců s různými systémy.
Outsourcing u smluvního výrobce pružin má obecně větší smysl pro nízký nebo nepravidelný objem objednávek, jednorázové prototypy nebo geometrie tak vzácné, že vyhrazený vlastní stroj by většinu roku ležel nečinný. Jakmile je objem dostatečně stabilní, aby byl stroj přiměřeně využíván, vlastní navíjení obvykle nabízí lepší kontrolu doby přípravy a přímou viditelnost kvality.
Nejčastějšími příčinami jsou opotřebený navíjecí bod nebo nestabilní tlak podávání drátu. Kontrola a v případě potřeby výměna navíjecího bodu a poté opětovná kontrola tlaku podávacího válce je standardním prvním krokem při odstraňování problémů, než se předpokládá, že je na vině samotný řídicí program.
Většina strojů potřebuje stabilní třífázové napájení přizpůsobené tahu servomotoru, čistý stlačený vzduch tam, kde se používají pneumatické funkce, a přiměřené zatížení podlahy s izolací vibrací – zejména u bezvačkových strojů s vyšší osou, jejichž přísnější tolerance jsou citlivější na vibrace z okolního zařízení.
