Vzpěr pružiny: příčiny, poměr štíhlosti a prevence

Co způsobuje vybočení tlačné pružiny

K vybočení dochází, když je tlačná pružina zatížena za bod, kde již nemůže zůstat rovně podél své osy, a závity se posunou do stran místo rovnoměrného stlačování. Pružina se přepne, když je její volná délka větší než zhruba 4násobek středního průměru cívky a není podepřena tyčí, otvorem nebo upínacím zařízením. Toto je problém geometrie, než problém materiálu: štíhlá, neřízená pružina se pod zatížením chová jako tenký sloupek, a jakmile tlaková síla překročí kritický práh, pružina se spíše ohne směrem ven, než aby se stlačovala v přímce.

Praktický důsledek není akademický. Vyboulená pružina se otírá o stěnu pouzdra, opotřebovává se nerovnoměrně, ztrácí přesnost síly a v mnoha sestavách se nakonec zasekne nebo zlomí v místě kontaktu. Každý, kdo navrhuje tlačné pružiny nebo nastavuje pružinový stroj k jejich výrobě, musí vědět, kde leží linie vzpěru, než se pružina vůbec zatíží v terénu.

Poměr štíhlosti: číslo, které předpovídá vzpěr

Inženýři pružin používají jeden poměr k označení rizika vzpěru před jakýmkoli výpočtem zatížení: volná délka dělená středním průměrem závitu, psaný jako L/D. Toto je stejná logika používaná pro štíhlé sloupy ve stavebním inženýrství, přizpůsobené pro šroubové pružiny.

L/D pod 2,6: vzpěr není praktický problém při normálním axiálním zatížení, a to ani bez vedení.
L/D mezi 2,6 a 5,3: vzpěr je možný v závislosti na koncových podmínkách; jako pojistka se často doporučuje vodicí tyč nebo pouzdro.
L/D nad 5,3: pružina se při zatížení značně pod svou jmenovitou kapacitou vyboulí, pokud není vedena, a vedení je považováno spíše za povinné než volitelné.

Tyto údaje pocházejí z klasických referenčních návrhů pružin, jako je technická příručka Associated Spring/Barnes Group, a jsou stále základní linií, kterou většina výrobců dnes navrhuje. Pružina s L/D = 4 a volnými konci může ztratit více než 60 procent své teoretické nosnosti na vzpěr, než vůbec dosáhne pevné výšky.

Faktory konečného stavu: Proč se stejná pružina u různých svítidel odlišuje

Poměr štíhlosti sám o sobě nevypovídá o všem. Způsob držení dvou konců pružiny dramaticky mění kritické vzpěrné zatížení, protože pevné konce odolávají bočnímu prohnutí, které volné konce nemohou.

Koncová podmínka	Popis	Konstanta relativního konce
Oba konce fixovány proti otáčení	Konce ploché, broušené a hranaté proti tuhým deskám	0.5
Jeden pevný, jeden závěsný	Běžné u jednostranných pístových nebo plunžrových přípravků	0.707
Oba konce sklopné (připnuté)	Volně otočné, ale vystředěné na obou koncích	1.0
Jeden pevný, jeden volný	Konzolové načítání, nejhorší případ	2.0

Pružina upevněná na obou koncích může tolerovat zhruba čtyřnásobné vychýlení stejné pružiny zatížené jedním volným koncem před tím, než začne vybočování. To je důvod, proč jsou šroubované konce pružin s plochým broušením tak často specifikovány v průmyslových sestavách: samotný přípravek se stává součástí konstrukce proti vybočení.

Výpočet kritického vzpěrného průhybu

Pro konstruktéry, kteří potřebují spíše skutečné číslo než orientační pravidlo, lze kritický poměr průhybu (průhyb při vybočení dělený volnou délkou) odhadnout ze standardní křivky založené na L/D a konstantě koncové podmínky v kombinaci s indexem pružiny a Poissonovým poměrem materiálu. V praxi většina výrobců přeskočí výpočet v uzavřeném tvaru a místo toho vytáhne poměr z publikovaného grafu vzpěru a poté jej vynásobí volnou délkou pružiny, aby se získal skutečný kritický průhyb v milimetrech nebo palcích.

Jako pracovní příklad: ocelová tlačná pružina s volnou délkou 60 mm a středním průměrem 12 mm má L/D 5,0. Když jsou oba konce pevné, kritický poměr průhybu ze standardního grafu je blízko 0,30, což znamená, že pružina se může bezpečně vychýlit o 18 mm, než se riziko vzpěru stane významným. Pokud by stejná pružina měla pouze jeden konec pevný a jeden volný, bezpečný průhyb by klesl na zhruba 6 až 8 mm , rozdíl dostatečně velký na to, aby selhal návrh, který nebyl nikdy zkontrolován podle koncových podmínek.

Metoda založená na grafu existuje, protože přesné řešení v uzavřeném tvaru pro vzpěr spirálové pružiny zahrnuje efektivní ohyb a torzní tuhost pružiny, přičemž obojí závisí na průměru drátu, průměru závitu a modulu ve smyku materiálu současně. Namísto řešení tohoto vztahu od nuly pro každý díl má většina konstruktérů pružin po ruce křivku vzpěru, vykresluje L/D na jedné ose a odečítá kritický poměr průhybu z odpovídající linie koncových podmínek. To je rychlejší v dílně a opakovatelné v celém technickém týmu, což je v každodenní praxi důležitější než ořezávání desetinných míst z teoretického modelu.

Příklad zpracovaných krok za krokem: Kontrola skutečného návrhu pružiny na vzpěr

Zpracovaný příklad činí proces konkrétním. Uvažujme tlačnou pružinu určenou pro ručně ovládaný pohon ventilu s následující počáteční specifikací:

Volná délka: 80 mm
Střední průměr cívky: 14 mm
Průměr drátu: 1,8 mm
Potřebný pracovní průhyb: 22 mm
Montáž: pružina sedí volně mezi dvěma plochými deskami, žádná vodicí tyč

Prvním krokem je poměr štíhlosti: 80 děleno 14 dává L/D 5,7, což je již nad prahem 5,3, kde se vzpěr považuje spíše za pravděpodobné než možné. Krok dva je konečná podmínka. Protože pružina jednoduše sedí mezi dvěma plochými deskami bez uchycení, oba konce se chovají spíše jako kloubové než pevné, což dává konstantu koncové konstanty 1,0, střední případ spíše než nejlepší případ.

Třetím krokem je odečtení kritického poměru průhybu pro L/D 5,7 s připojenými konci ze standardního diagramu vzpěru, který přistane blízko 0,20. Vynásobením tohoto poměru volnou délkou 80 mm získáme kritickou výchylku pouze 16 mm. Vzhledem k tomu, že aplikace vyžaduje pracovní výchylku 22 mm, tato pružina se vyboulí, než dosáhne zamýšleného pracovního bodu. Uvedený design selže v provozu, i když průměr drátu a zatížení vypadají na papíře správně.

Krok čtyři je oprava. Tři možnosti řeší problém bez změny výstupní síly pružiny: přidání vodicí tyče skrz vnitřní průměr cívky o velikosti asi 12 mm vnějšího průměru, což zvyšuje efektivní kritickou výchylku výrazně nad 22 mm; specifikujte uzavřené a uzemněné konce proti deskám, abyste posunuli konstantu koncové podmínky směrem k 0,5; nebo rozdělit pružinu na dvě 40 mm pružiny v sérii se středovým vodítkem, které sníží efektivní L/D každého segmentu na 2,85, pohodlně pod bezpečný práh, aniž by bylo potřeba vodítko. Tento druh kontroly, prováděný před řezáním nástrojů, je mnohem levnější než závada na místě zjištěná poté, co jsou v provozu tisíce jednotek.

Pružinový index a jeho interakce s boulením

Index pružiny, poměr středního průměru závitu k průměru drátu, je obvykle diskutován v souvislosti s koncentrací napětí a obtížností navíjení, ale také slouží k výpočtu vzpěru, protože ovlivňuje poměr mezi axiální tuhostí pružiny a její ohybovou tuhostí. Pružina s nízkým indexem, pevně navinutá vzhledem ke své velikosti drátu, se chová tužší v ohybu vzhledem ke své axiální rychlosti, což mírně zlepšuje odolnost proti zborcení ve srovnání s pružinou s vysokým indexem stejné L/D.

V praxi jde o sekundární efekt. Změna indexu pružiny z 6 na 10 posune poměr kritického vychýlení pouze o několik procentních bodů mnohem menší než výkyv způsobený koncovým stavem nebo poměrem štíhlosti. Konstruktéři by se neměli spoléhat na utažení indexu pružiny jako náhradu za vedení pružiny, která již překročila bezpečný práh L/D, ale vyplatí se to znát jako sekundární páka, když konstrukce sedí blízko hranice a stačí malá rezerva.

Pružinový index má také praktický dopad na navíjení, který se vrací zpět k ovládání vzpěru. Pružiny s velmi nízkým indexem, pod asi 4, se hůře navíjejí na pružinovém stroji a jsou náchylnější ke změnám průměru vinutí, což může zrušit jakoukoli teoretickou výhodu ve vzpěru prostřednictvím nekonzistence mezi částmi. Pružiny s velmi vysokým indexem, nad asi 12, se snadněji navíjejí, ale jsou přirozeně pružnější v ohybu, což působí proti odporu ve vzpěru. Většina konstrukcí průmyslových tlačných pružin se částečně z tohoto důvodu ustálí v rozsahu indexů 5 až 9, čímž se vyrovnává konzistence vinutí proti vybočení a namáhání dohromady.

Vzpěr při dynamickém a cyklickém zatížení

Vše, co bylo dosud probráno, předpokládá statické nebo pomalu působící zatížení, což je způsob, jakým se vytvářejí grafy vzpěru. Skutečné sestavy často zatěžují pružinu cyklicky a dynamické podmínky mění obraz způsobem, který statické grafy nezachycují přímo.

V praxi jsou důležité tři dynamické efekty. Za prvé, pružina, která pracuje v blízkosti svého statického prahu vzpěru, se může přerušovaně vyboulit při cyklickém zatížení, i když projde statickou kontrolou, protože okamžitá boční zatížení způsobená vibracemi, nesouosostí nebo nárazem mohou tlačit okrajovou pružinu za prahovou hodnotu na zlomek cyklu. Za druhé, opakované vzpěrné události soustřeďují ohybové napětí v bodě maximálního bočního vychýlení, což urychluje únavové praskání v tomto místě spíše než rozložení napětí rovnoměrně kolem cívky, jak by správně axiální pružina dělala. Za třetí, rezonance je důležitá odděleně od vybočení: pokud se provozní frekvence blíží přirozené frekvenci rázů pružiny, cívky se mohou vzájemně odrážet fázově, což vypadá podobně jako vyboulení zvenčí, ale je to jiný režim poruchy s jinou opravou, typicky tlumením nebo změnou průměru drátu spíše než vedení.

Praktickým vodítkem pro cyklické aplikace je navrhovat s extra rezervou pod prahem statického vzpěru spíše než navrhovat podle linie. Běžnou průmyslovou praxí je udržovat pracovní výchylku na nebo pod 80 procenty vypočítané kritické výchylky pro každou pružinu, která projde více než několika stovkami zatěžovacích cyklů. , která absorbuje přidané riziko dynamického bočního zatížení, aniž by vyžadovala úplnou dynamickou analýzu vzpěru u každé součásti.

Kde se riziko vzpěru projevuje nejvíce napříč odvětvími

Vzpěr není rovnoměrně rozložen mezi aplikacemi. Soustředí se všude tam, kde jsou dlouhé, nevedené pružiny kombinovány s těsným balením nebo požadavky na vysoký průhyb.

Typické ovladače vzpěru a přístupy ke zmírnění pozorované v běžných oblastech použití tlačných pružin.
Oblast použití	Typický vzpěrný ovladač	Společné zmírnění
Automobilové odpružení a spojkové sestavy	V úzkém vývrtu vyžaduje dlouhý pojezd	Vodicí pouzdro integrované do otvoru pouzdra
Průmyslové pohony ventilů	Vysoká síla vyžaduje delší pružinu s pevným průměrem	Středová vodicí tyč plus uzavřené a broušené konce
Ruční nářadí a spínače	Velmi štíhlá pouzdra omezují průměr cívky	Dvě kratší pružiny v sérii se středovou podložkou
Balicí a dávkovací stroje	Vysokocyklový provoz zesiluje okrajové návrhy	Mimořádná rezerva průhybu pod mezí statického vzpěru
Nábytek a mechanické kování	Cenový tlak odrazuje vodicí tyče	Snižte L / D rozšířením průměru cívky v dostupném prostoru

Společným tématem všech pěti kategorií je tlak na balení. Riziko vzpěru jen zřídka pochází od návrháře, který zvolí špatnou pružinu; pochází z pouzdra, vývrtu nebo stopy, která nutí delší a tenčí pružinu, než by naznačovala ideální L/D, což je přesně důvod, proč vodicí tyče, pouzdra a uspořádání dělených pružin existují spíše jako standardní řešení než jako výjimky.

Porovnávání Pružinový stroj Přístupy a jejich vliv na kontrolu vzpěru

Ne každý pružinový stroj má stejné toleranční pásmo a mezera je důležitější pro konstrukce citlivé na vzpěr než pro jednoduché pružiny s nízkou štíhlostí, kde má širší tolerance malý vliv.

Obecné srovnání konfigurací pružinových strojů a toho, jak blízko každý z nich dokáže udržet geometrii, kterou předpokládá výpočet vzpěru.
Pružinový stroj Type	Typické ovládání průměru cívky	Nejvhodnější pro díly citlivé na vzpěr
Mechanický pružinový stroj poháněný vačkou	Širší variace mezi jednotlivými dávkami, v závislosti na nástrojích	Nízké L/D díly, kde je velká rozpětí vzpěru
CNC stroj na navíjení pružin, s otevřenou smyčkou	Vylepšená opakovatelnost, určitý drift při dlouhých jízdách	Mírné L/D díly s vodicí tyčí jako záloha
CNC pružinový stroj s uzavřeným posuvem drátu a inline odměřováním	Těsná, průběžně korigovaná tolerance během běhu	Vysoké L/D nebo těsně vedené díly s malou vůlí
Automatizovaná buňka pro broušení na konci spárovaná s pružinovým strojem	Ovládá přímo pravoúhlost konce než průměr cívky	Jakýkoli design spoléhající na pevné nebo téměř pevné koncové podmínky

Pro každého, kdo specifikuje pružinu citlivou na vzpěr, je důležité, aby toleranční schopnost pružinového stroje odpovídala tomu, jak blízko konstrukce sedí svému prahu vzpěru. Konstrukce s velkorysou rezervou pod kritickou výchylkou může tolerovat širší variace starších mechanických pružinových strojů. Konstrukce, která závisí na těsné vůli vodítek nebo stavu téměř pevného konce, potřebuje těsnější, měřený výkon CNC pružinového stroje s uzavřenou smyčkou, protože i malý posun průměru cívky může uzavřít vůli vodítka nebo posunout podmínku efektivního konce natolik, aby vyvolal vyboulení ve zlomku dávky.

Další konstrukční chyby, které tiše zvyšují riziko zborcení

Kromě již zmíněných základních pravidel se při kontrolách selhání v terénu opakovaně objevuje několik méně zřejmých chyb.

Zvětšení osvědčené konstrukce pružiny bez překontrolování L/D. Zdvojnásobení volné délky pro přizpůsobení novému pouzdru při zachování stejného průměru cívky může posunout dříve bezpečnou konstrukci daleko za práh vzpěru.
Za předpokladu, že vodicí tyč eliminuje potřebu pravoúhlosti konce. Zakřivený konec může stále naklánět pružinu proti vodítku, což zvyšuje tření a opotřebení, i když je zabráněno úplnému vybočení.
Ignorování nahromadění tolerance vůle vedení. Pokud jsou vrtání pouzdra, vodicí tyč a vnější průměr pružiny všechny současně na volném konci svého tolerančního rozsahu, účinná vůle může být dostatečně velká, aby umožnila vybočení uvnitř samotného vedení.
Považování statického posudku na vzpěr za dostatečné pro díl, který zaznamená tisíce zatěžovacích cyklů, aniž by se přidala rezerva průhybu, kterou vyžaduje cyklické zatěžování.
Získání náhradní pružiny pouze podle síly. Dvě pružiny mohou sdílet stejné jmenovité zatížení a průhyb, ale liší se volnou délkou a průměrem závitu natolik, že jedna se v původním pouzdře vyboulí a druhá ne.

Pravidla návrhu, která zabraňují vybočení pružiny

Většina chyb ve vzpěru ve výrobních sestavách má původ v několika variantách návrhu, kterým se lze vyhnout. Následující pravidla se používají napříč průmyslovým designem pružin, aby byla tlačná pružina stabilní po celý její pracovní zdvih.

Poměr volné délky ke střednímu průměru udržujte na hodnotě 4 nebo pod ní, kdykoli to sestava umožňuje, protože to ve většině případů zcela odstraní vyboulení jako konstrukční problém.
Použijte vodicí tyč procházející vnitřním průměrem pružiny nebo objímkou kolem vnějšího průměru pružiny, jakmile L/D překročí 4, dimenzované se zhruba 10procentní vůlí průměru, abyste se vyhnuli váznutí a přitom stále kontrolovali boční pohyb.
Vždy, když pružina dosedá na rovný povrch, určete spíše uzavřené a broušené konce než rovné otevřené konce, protože hranaté konce rovnoměrně rozkládají zatížení a snižují tendenci se překlápět do stran.
Rozdělte dlouhou pružinu na dvě nebo více kratších pružin naskládaných do série se středovou vodicí podložkou, která snižuje efektivní L/D každého segmentu.
Vyhněte se zatížení mimo střed. Dokonce i pružina v rozsahu bezpečné štíhlosti se může vyboulit, pokud je zatížení aplikováno o několik stupňů mimo osu pružiny, takže na vyrovnání sedadla záleží stejně jako na samotném poměru.

Jak přesnost pružinového stroje ovlivňuje odolnost proti vzpěru

Odolnost proti vzpěru je určena na výkresu návrhu, ale je realizována pouze tehdy, je-li pružina skutečně stočena do této geometrie. Zde hraje přím pružinový stroj používaný při výrobě. CNC pružinový stroj, který dodržuje úzké tolerance konzistence stoupání, průměru vinutí a pravoúhlosti broušených konců, vytváří pružiny, které se chovají mnohem blíže k vypočítanému prahu vzpěru než pružiny vinuté na volně udržovaném zařízení.

Pro chování při vybočení jsou důležité zejména tři tolerance:

Konzistence průměru závitu podél těla pružiny, protože nekulatý nebo zkosený závit posouvá efektivní L / D od návrhové hodnoty.
Pravoúhlost zemních konců se obvykle udržuje v rozmezí 2 až 3 stupňů kolmice na dobře udržovaném pružinovém stroji, který udržuje dráhu zatížení vystředěnou na ose pružiny.
Rovnoměrnost stoupání mezi závity, která ovlivňuje, jak rovnoměrně se pružina stlačuje a jak symetricky reaguje na jakoukoli malou mimoosou sílu.

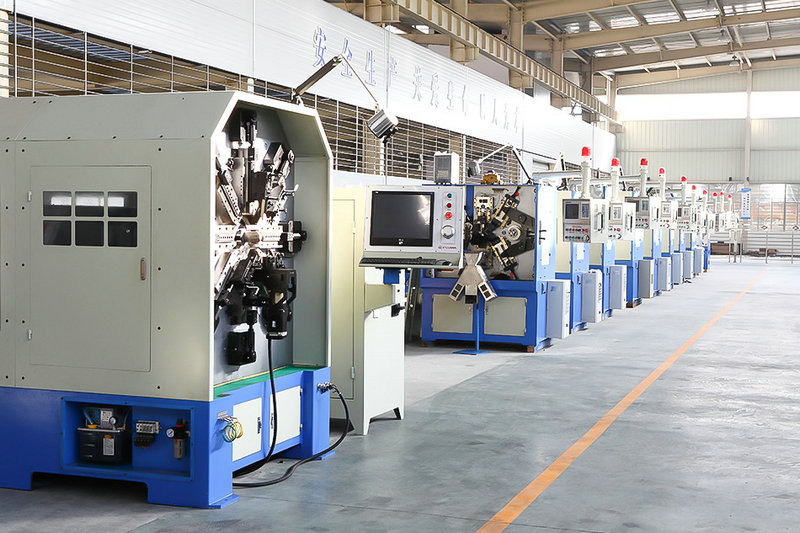

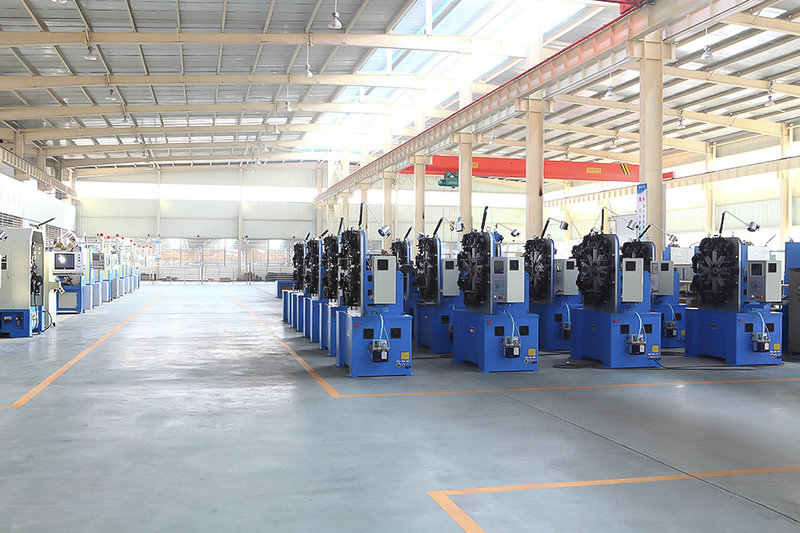

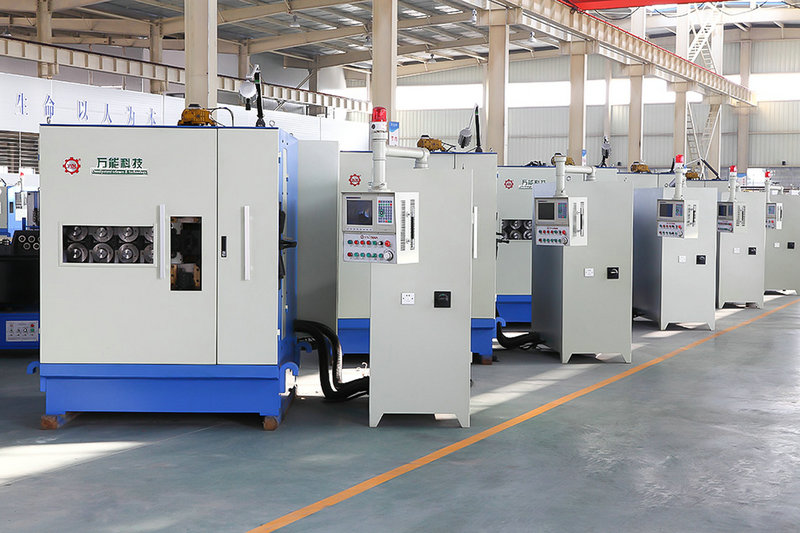

Moderní CNC stroj na navíjení pružin s řízením posuvu drátu v uzavřené smyčce a automatickým broušením konce dokáže udržet tolerance průměru cívky v rozmezí několika setin milimetru, což je dostatečně těsné, aby fyzická pružina odpovídala tabulce vzpěru použité ve fázi návrhu. Pružiny navinuté na starších strojích s mechanickými pružinami bez této zpětné vazby mají tendenci vykazovat větší variace mezi jednotlivými díly, což je jeden z důvodů, proč se stížnosti na vzpěr někdy objevují nekonzistentně napříč výrobní šarží, spíše než u každé jednotky.

Změní výběr materiálu chování při vzpěru

Materiál ovlivňuje vzpěr nepřímo prostřednictvím Poissonova poměru a smykového modulu použitého v grafu vzpěru, ale účinek je malý ve srovnání s geometrií a koncovými podmínkami. Přechod z hudebního drátu na nerezovou ocel 302 změní kritickou deformaci vzpěru pouze o několik procent pro stejnou geometrii protože oba materiály mají podobné Poissonovy poměry v rozsahu 0,28 až 0,30. Daleko větší páky zůstávají poměrem štíhlosti, fixací konců a vyrovnáním zátěže. Výběr materiálu stále záleží na únavové životnosti, odolnosti proti korozi a teplotnímu výkonu, ale nemělo by se s ním zacházet jako s vyboulením.

Rozpoznání vzpěru ve stávající sestavě

Vzpěr není vždy zvenčí patrný, zvláště v uzavřeném krytu. Mezi běžné znaky pole patří:

Polní indikátory, že tlačná pružina se při provozu spíše bortí, než aby se stlačovala podél své osy.
Pozorovaný symptom	Pravděpodobná příčina
Poškrábání nebo jasné známky opotřebení na vnitřní straně otvoru pouzdra	Pružina se ohýbá do stran a při zatížení se dotýká stěny
Nekonzistentní údaje o síle při stejné stlačené výšce napříč jednotkami	Některé jednotky překročily práh vzpěru, zatímco jiné ne
Slyšitelné chrastění nebo změna zvuku během ovládání	Cívky se přerušovaně dotýkají krytu nebo vodicí tyče
Předčasné únavové praskání na jedné lokalizované cívce spíše než distribuované opotřebení	Opakované boční zatížení z vybočení koncentruje napětí v jednom bodě

Pokud se objeví některý z těchto příznaků, nejrychlejším diagnostickým krokem je změřit volnou délku a střední průměr skutečné součásti a přepočítat L/D, spíše než předpokládat, že stále platí původní konstrukční číslo. Opotřebení nástrojů na pružinovém stroji v průběhu času může postupně posunout průměr cívky mimo původní toleranční pásmo, což stojí za to zkontrolovat, pokud se u pružiny, která fungovala roky správně, začnou objevovat stížnosti na vzpěr.

Často kladené otázky o pružinovém vzpěru

Jaký je nejjednodušší způsob, jak zjistit, zda se pružina vyboulí, aniž byste provedli úplný výpočet

Vydělte volnou délku středním průměrem cívky. Pokud je výsledek nižší než 4, je nepravděpodobné, že by vzpěr představoval problém u většiny přípravků. Pokud je větší než 4, naplánujte si vodicí tyč, vodicí pouzdro nebo podmínky s pevným koncem.

Může se pružinová spona zapnout, i když nikdy nedosáhne svého jmenovitého maximálního zatížení

Ano. Vzpěr se řídí průhybem a štíhlostí, nikoli tím, zda pružina dosáhla své uvedené únosnosti. Štíhlá, neřízená pružina se může vyboulit při 40 až 60 procentech své jmenovité výchylky.

Přidání vodicí tyče vždy vyřeší vzpěr

Správně dimenzovaná vodicí tyč vyřeší většinu případů vzpěru, ale potřebuje dostatečnou vůli, aby se při bočním zatížení nevázala na ID cívky, a musí být dostatečně dlouhá, aby podpírala pružinu při jejím plném stlačení, nejen ve volné délce.

Vybočení je častější u tlačných pružin nebo tažných a torzních pružin

Zde popsané vybočení je specifické pro tlačné pružiny. Tažné pružiny jsou namáhány v tahu a nevybočují stejným způsobem a torzní pružiny selhávají v důsledku různých mechanismů souvisejících s ohybovým namáháním těla vinutí a ramen, spíše než s boční nestabilitou.

Proč se někdy dvě pružiny ze stejného výkresu chovají při zatížení odlišně

Malé odchylky ve volné délce, průměru cívky nebo pravoúhlosti konce z procesu navíjení mohou posunout aktuální L/D a koncové podmínky právě natolik, aby se jedna část posunula blíže k prahu vzpěru než druhá. To je důvod, proč je kontrola tolerance na pružinovém stroji použitém pro výrobu považována za součást návrhu vzpěru, nikoli za samostatný problém kvality.

Mělo by být zkontrolováno vzpěr před nebo po prototypování

Předtím. Kontrola štíhlostního poměru a konstanty koncového stavu ve fázi tažení je mnohem levnější než zjištění vybočení poté, co jsou nástroje a nastavení pružinového stroje již zavázány k výrobě.

Záleží na indexu pružiny stejně jako na poměru štíhlosti pro vzpěr

Ne. Index pružiny má skutečný, ale sekundární vliv na odolnost proti vzpěru, typicky posouvá kritickou deformaci pouze o malé procento. Poměr štíhlosti a koncový stav zůstávají dva faktory, které rozhodují o tom, zda se pružina přepne.

Jakou rezervu by měla cyklická aplikace zabudovat pod vypočítaný limit vzpěru

Běžným přístupem je udržovat pracovní výchylku na nebo pod přibližně 80 procenty vypočítané kritické výchylky pro jakoukoli pružinu, která je vystavena pravidelnému cyklickému zatížení, protože okamžitá boční zatížení a vibrace mohou přerušovaně tlačit okrajový návrh za statický práh.

Může pružina, která prošla statickou kontrolou vzpěru, stále selhat v aplikaci s vysokým cyklem

Ano. Statická kontrola potvrzuje, že se pružina při pomalém zatížení nevybouří, ale opakované cyklování způsobuje vibrace, momentální nesouosost a účinky rázů, které statický výpočet nezohledňuje, a proto se pro cyklické části doporučuje zvláštní rezerva průhybu.

Je rezonance stejný způsob poruchy jako vzpěr

Ne. K rezonanci, někdy nazývané pružinové rázy, dochází, když se provozní frekvence blíží vlastní frekvenci pružiny a cívky vzájemně oscilují mimo fázi. Může vypadat podobně jako vybočení, pokud jde o nepravidelný výstup síly, ale řeší se spíše tlumením nebo změnou průměru drátu než vedením.

Mohou se dvě pružiny s identickým zatížením a průhybem ještě lišit ve vzpěrném chování

Ano. Hodnoty zatížení a průhybu závisí na průměru drátu, průměru závitu a počtu aktivních závitů dohromady, takže dvě pružiny se mohou na papíře shodovat, zatímco mají různé volné délky nebo střední průměry, což mění poměr štíhlosti a tím i práh vzpěru pro každý díl.

Ovlivňuje počet aktivních cívek přímo vzpěr?

Počet aktivních závitů ovlivňuje tuhost pružiny a tím i volnou délku potřebnou k dodání daného zatížení, což nepřímo mění poměr štíhlosti. Nevstupuje do grafu vzpěru jako samostatná proměnná tak, jak to dělá volná délka, střední průměr a koncová podmínka.
