Ohýbání kovového drátu: Průvodce materiály, stroji a procesem

Co potřebujete vědět před ohýbáním kovového drátu

Ohýbání kovového drátu není jediný proces – je to kategorie přesných výrobních operací, které se výrazně liší v závislosti na materiálu drátu, průměru, požadované geometrii a objemu výroby. Krátká odpověď: pro maloobjemové nebo řemeslné aplikace, ruční nářadí a jednoduché přípravky odvedou svou práci; pro průmyslovou výrobu, vyhrazený stroj na ohýbání pružin nebo CNC stroj na tvarování drátu je jedinou schůdnou cestou ke konzistentní kvalitě a efektivitě nákladů.

Správné pochopení mechaniky ohýbání kovového drátu od začátku zabrání nejběžnějším a nejdražším chybám – chybnému výpočtu odpružení, praskání povrchu, chybám při zpevňování a rozměrové nekonzistenci napříč šaržemi. Tento článek se zabývá chováním materiálu, výběrem nástrojů, typy strojů, procesními parametry a kontrolou kvality s konkrétními údaji získanými z průmyslové praxe.

Jak se kovový drát chová pod ohybovou silou

Každá operace ohýbání kovového drátu zahrnuje dva konkurenční jevy: pružnou deformaci a plastickou deformaci. Elastická zóna se při uvolnění síly odpruží; plastová zóna si zachovává nový tvar. Poměr mezi těmito dvěma určuje, kolik "přehnutí" je potřeba k zasažení cílového úhlu - kritický výpočet pro každou přesnou součást.

Springback: Zdroj číslo jedna rozměrových chyb

Zpětné odpružení nastává, protože vnější vlákna ohýbaného drátu procházejí pružnou deformací a po uvolnění ohýbacího nástroje se částečně zotaví. Velikost odpružení závisí na třech proměnných:

• Poměr poloměru ohybu k průměru drátu (poměr R/d): nižší poměr R/d vytváří trvalejší deformaci a menší odpružení.
• Mez kluzu materiálu drátu: vysokopevnostní nerezová ocel (mez kluzu 500–700 MPa) pruží výrazně více než měkká žíhaná měď (mez kluzu 70–100 MPa).
• Index mechanického zpevnění: materiály s vysokým exponentem deformačního zpevnění (hodnota n) při deformaci tuhnou, což mění chování při zpětném odpružení uprostřed ohybu.

Prakticky řečeno, 1,2 mm drát z nerezové oceli ohnutý do úhlu 90° může vyžadovat úhel nástroje 97°–103°, aby se kompenzovalo odpružení, v závislosti na teplotě. Moderní CNC stroj na ohýbání pružin to automaticky zohledňuje prostřednictvím kompenzace úhlu uzavřené smyčky, ale ruční nebo poloautomatická nastavení vyžadují, aby operátor empiricky nastavil korekci.

Minimální poloměr ohybu podle materiálu

Pokus o ohnutí kovového drátu pod jeho minimální poloměr ohybu způsobuje praskání na vnějším povrchu nebo vyboulení na vnitřním povrchu. Níže uvedená tabulka uvádí referenční hodnoty pro běžně používané drátěné materiály:

Tyto údaje zdůrazňují, proč k výběru materiálu drátu dochází před výběrem nástroje – nikoli po něm. Stroj na ohýbání pružin nastavený pro drát z nízkouhlíkové oceli bude vyrábět díly mimo toleranci, pokud obsluha přejde na nerezovou ocel bez překalibrování úhlu ohybu a geometrie nástroje.

Rozsah průměrů drátu a jeho vliv na výběr nástrojů a strojů

Průměr drátu je nejdůležitějším faktorem při výběru zařízení. Potřebná ohybová síla se mění s třetí mocninou průměru drátu, což znamená, že zdvojnásobení průměru zvyšuje potřebný ohybový moment zhruba osminásobně. Stroj dimenzovaný na 1,5 mm drát nemůže jednoduše "zatlačit silněji" na ohnutí 3mm drátu – geometrie nástroje, podávací mechanismus a hnací systém pracují v různých režimech.

Jemný drát (pod 1,0 mm)

Ohýbání jemného drátu pod průměrem 1,0 mm se používá ve zdravotnických zařízeních, přesné elektronice a výrobě mikropružin. V tomto měřítku se kvalita povrchu a mazání stávají kritickými, protože i mikroskopické opotřebení nástroje mění geometrii ohybu. Stroje na ohýbání mikropružin v tomto rozsahu obvykle pracují při napětí drátu pod 5 N a vyžadují nástroje z tvrzeného karbidu, aby byla zachována rozměrová stabilita ve výrobních sériích 50 000 kusů.

Požadavky na přesnost posuvu jsou také extrémní: 0,5 mm drátěná součást s délkou ramene 10 mm potřebuje opakovatelnost posuvu v rozmezí ±0,05 mm, aby zůstala v toleranci ±0,5 % délky. Servopoháněné podávací systémy na CNC strojích na tváření pružin toho dosahují konzistentně; ruční podávací mechanismy nemohou.

Standardní průmyslový drát (1,0–4,0 mm)

Toto je nejběžnější rozsah průměrů pro všeobecné ohýbání drátu, který zahrnuje tlačné pružiny, torzní pružiny, drátěné formy, spony a háky používané v automobilovém průmyslu, výrobě spotřebičů a nábytku. Ohýbačka pružin navržená pro tuto řadu je páteří většiny dílen na tváření drátu.

Dobře nakonfigurovaná CNC ohýbačka drátu v tomto rozsahu dokáže vyrobit 60–200 dílů za minutu v závislosti na složitosti součásti a počtu operací ohybu na cyklus. 2,0 mm torzní pružina z ocelového drátu s 8 závity a dvěma nohami obvykle běží rychlostí 80–120 ppm na 4osém CNC navíjecím stroji.

Těžký drát a tyč (4,0–12,0 mm a více)

Ohýbání těžkého drátu se blíží oblasti tváření armatur a zpracování konstrukčních drátů. Stroje v této řadě používají hydraulické nebo vysoce výkonné servopohony pro vytváření požadovaných ohybových sil. Výrobní rychlosti jsou nižší (10–40 ppm), ale hmotnost dílů a konstrukční požadavky jsou mnohem vyšší. Například ohýbačky výztuže běžně zpracovávají ocelové tyče o průměru 8 mm až 12 mm při ohýbacích silách přesahujících 2 000 N.

Typy ohýbaček pružin a zařízení pro tváření drátu

Termín "stroj na ohýbání pružin" se v průmyslu široce používá k označení jakéhokoli automatizovaného nebo poloautomatického stroje, který ohýbá kovový drát do tvaru pružiny nebo drátu. V praxi existuje několik odlišných architektur strojů, z nichž každá je optimalizována pro různé geometrie součástí a výrobní požadavky.

CNC stroje na navíjení pružin

CNC stroje na navíjení pružin jsou nejrozšířenějším typem ohýbačky pružin pro výrobu tlačných a tažných pružin. Drát je veden přes rovnací sekci, poté veden přes navíjecí bod, zatímco rozteč řídí vzdálenost mezi cívkami. Celý proces – průměr cívky, rozteč, délka ramene, typ konce – je naprogramován pomocí CNC ovladače.

Moderní CNC navíjecí stroje mají obvykle 2–4 řízené osy. Základní stroje řídí podávání drátu a polohu navíjecího bodu; pokročilé modely přidávají nezávislé ovládání sklonu a řeznou osu pro přesnou geometrii konce. Špičkové CNC navíjecí stroje mohou uložit 500 programů dílů a přepínat mezi nimi za méně než 3 minuty , díky čemuž jsou vysoce efektivní pro obchody provozující více SKU.

CNC stroje na tváření drátu (4osé až 12osé)

Stroje na tvarování drátu jsou všestrannějšími příbuznými navíjecích strojů. Tam, kde navíjecí stroj vyniká ve spirálovitých tvarech, může stroj na tvarování drátu vyrábět 2D a 3D formy drátu s více ohyby, smyčkami, háky a ofsety – to vše v jediné nepřetržité operaci ze svitku.

Počet os na drátotvorném stroji přímo odpovídá složitosti dílů, které dokáže vyrobit:

• 4osé stroje : Zvládněte jednoduché 2D tvary drátu – jednoduché spony, tvary U, ohyby do Z a základní háčky. Vhodné pro automobilové spony a nábytkové drátěné rámy.
• 6osé stroje : přidat osu otáčení, která umožňuje kroucení drátu mezi ohyby, což umožňuje 3D díly bez přemísťování. Běžné u lékařských drátů a složitých tvarů pružin.

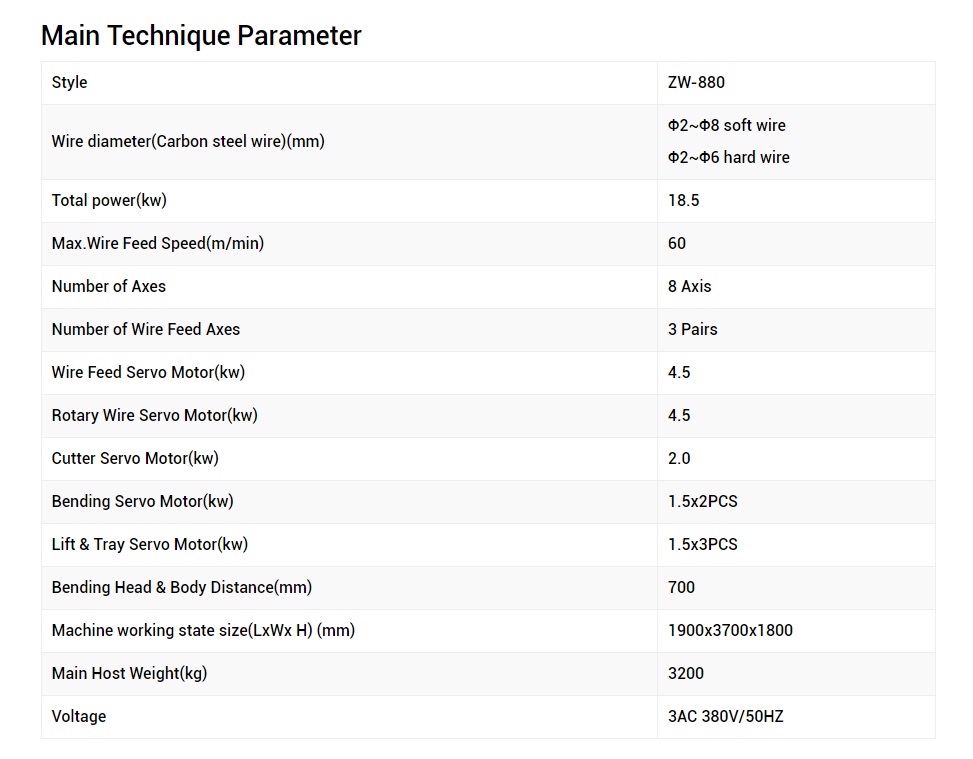

• 8- až 12osé stroje : plné 3D tvarování s několika současnými pohyby nástroje, používané pro vysoce složité torzní pružiny, drátěné koše a vícerovinné konstrukční drátěné sestavy.

Šestiosý CNC stroj na tvarování drátu schopný manipulovat s drátem o průměru 0,3–3,5 mm obvykle stojí mezi 80 000 a 200 000 USD, v závislosti na počtu os, kapacitě průměru drátu a sofistikovanosti ovladače. Investice je opodstatněná, když roční objem výroby přesahuje přibližně 500 000 kusů nebo když nelze geometrii dílu dosáhnout ručně.

Stroje s torzními pružinami

Torzní pružiny vyžadují specializovanou strojní architekturu, protože operace formování ramen se děje ve specifické úhlové poloze vzhledem k tělu cívky. Stroje na ohýbání torzních pružin používají koordinovanou sekvenci: stočte tělo, zastavte se ve správné úhlové poloze a poté ohněte každou nohu do naprogramovaného úhlu. Chybné toto úhlové načasování dokonce o 5° vytváří součást, která generuje nesprávný krouticí moment v bodě konstrukčního vychýlení – což je kritický režim selhání například u pantů automobilových dveří, kde torzní pružiny musí splňovat toleranci krouticího momentu ±5 %.

Poloautomatické a ruční nástroje na ohýbání drátu

Ne každá aplikace vyžaduje plně CNC ohýbačku pružin. Pro množství prototypů (méně než 500 kusů), opravárenské operace nebo zakázkovou výrobu se složitou geometrií, která se často mění, jsou praktické poloautomatické stolní ohýbačky drátu a ruční ohýbací nástroje na bázi přípravků. Tyto stroje používají pevný trn a rotující tvarovací rameno pro vytváření konzistentních úhlů ohybu bez CNC programování. Opakovatelnost je nižší (typicky ±2°–5° oproti ±0,5° u CNC), ale doba nastavení se měří v minutách, nikoli v hodinách.

Klíčové parametry procesu v ohýbání kovových drátů

Bez ohledu na to, zda je operace ruční nebo plně automatizovaná na CNC ohýbačce pružin, určují kvalitu dílu stejné základní parametry procesu. Důsledné řízení těchto parametrů je rozdíl mezi stabilním procesem a procesem, který generuje odpad v náhodných intervalech.

Rychlost a napětí podávání drátu

Rychlost posuvu drátu musí být přizpůsobena době cyklu operace ohýbání. Příliš rychle a drát se hromadí v ohýbací stanici, což způsobuje chybné podávání a zamotávání. Příliš pomalé a produktivita zbytečně trpí. Většina CNC navíjecích strojů pracuje s rychlostí podávání drátu mezi 50 mm/s a 400 mm/s, přičemž horní konec je vyhrazen pro jednoduché geometrie v materiálech z měkkého drátu.

Zpětné napětí drátu – odpor v systému odvíjení cívky – má přímý vliv na konzistenci průměru cívky. Vyšší zpětné napětí mírně zmenšuje průměr cívky, protože drát je při kontaktu s navíjecím nástrojem pod napětím. Změna zpětného napětí o pouhých 2–5 N může posunout průměr cívky o 0,1–0,3 mm na 2 mm drátu , což je významné pro pružiny s úzkými tolerancemi volné délky nebo zatížení.

Přesnost a korekce úhlu ohybu

CNC řízené stroje na ohýbání pružin dosahují opakovatelnosti úhlu ohybu pomocí jedné ze dvou metod: řízení úhlu s otevřenou smyčkou (nástroj se pohybuje do pevně naprogramované polohy) nebo řízení v uzavřené smyčce se zpětnou vazbou měření úhlu. Systémy s otevřenou smyčkou jsou vhodné pro měkké materiály s předvídatelným odpružením, ale pro vysokopevnostní dráty nebo aplikace, kde je vyžadována tolerance ±1°, jsou nezbytné systémy s uzavřenou smyčkou s měřením v průběhu procesu.

Některé pokročilé stroje na tvarování drátu používají systémy vidění nebo laserové měření ke kontrole úhlu ohybu na každém dílu a automatickému nastavení pozice nástroje pro další cyklus. Tato adaptivní korekce eliminuje drift způsobený opotřebením nástroje nebo postupnými změnami mechanických vlastností drátu na cívce.

Mazání

Ohýbání drátu je třecí proces – drát klouže proti ohýbacím nástrojům, vodítku a rovnacím válečkům během každého cyklu. Bez dostatečného mazání vznikají tři problémy: zrychlené opotřebení nástroje, povrchové škrábance na drátu a hromadění tepla, které mění mechanické vlastnosti drátu během dlouhé výroby.

Pro většinu operací ohýbání ocelového drátu postačuje lehký minerální olej nebo syntetické mazivo pro tažení drátu aplikované na odvíjení nebo rovnačce. Drát z nerezavějící oceli může vyžadovat syntetické mazivo bez chlóru, aby se zabránilo koroznímu praskání způsobenému chloridy. Měděný drát obvykle potřebuje minimální mazání, protože má přirozeně nízké třecí vlastnosti.

Rovnání drátu před ohýbáním

Drát přiváděný z cívky nese zbytkové zakřivení (odlitek) a šroubovicové zkroucení (helix). Obojí musí být odstraněno předtím, než drát vstoupí do zóny ohybu, jinak budou mít výsledné díly nekonzistentní geometrii a špatnou opakovatelnost rozměrů. Rovnání se provádí řadou ofsetových válců – obvykle 5 až 7 válců ve dvou rovinách, nastavených pod mírným úhlem interference, aby se drát plasticky deformoval a znovu narovnal.

Nedostatečné rovnání zanechává zbytky odlitku, což způsobuje změny průměru cívky. Přílišné narovnávání zpevňuje povrch drátu, zvyšuje zpětné odpružení a snižuje tažnost v místech ohybu. Správné nastavení rovnačky pro každou šarži drátu je prvním krokem na jakémkoli stroji na ohýbání pružin.

Společné aplikace ohýbaného kovového drátu v různých odvětvích

Rozsah průmyslových odvětví, která závisí na přesném ohýbání kovového drátu, je mnohem širší, než si většina lidí uvědomuje. Jeden moderní automobil obsahuje 300 až 700 jednotlivých drátěných pružin a drátěných forem. Pochopení toho, která průmyslová odvětví řídí poptávku, pomáhá objasnit, proč je konzistentní kvalita ohýbání tak ekonomicky důležitá.

Automobilový průmysl

Automobilový průmysl je celosvětově největším spotřebitelem přesně ohýbaných drátěných forem. Aplikace zahrnují pružiny sklápění sedadel, vratné pružiny klik dveří, spony proti chrastění brzdových destiček, spony stěračů čelního skla, svorky hadic motoru a desítky variant pružin ventilů. Tolerance jsou těsné: pružina sklápění sedadla může vyžadovat toleranci volné délky ±0,5 mm a toleranci zatížení ±8 % při definovaném vychýlení. Pouze kalibrovaný stroj na ohýbání pružin s ověřeným programem konzistentně splňuje tyto požadavky při objemech výroby milionů ročně.

Lékařská zařízení

Lékařské ohýbání drátu funguje na průsečíku extrémní přesnosti a přísných požadavků na sledovatelnost materiálu. Vodicí dráty, rámy stentů, chirurgické klipové uzávěry a implantabilní pružinové kontakty – všechny vyžadují ohýbání drátu do tolerancí měřených v mikronech, z materiálů jako nitinol, nerezová ocel 316L nebo slitina platiny a iridia. Nitinol (slitina niklu a titanu) je obzvláště náročný, protože kombinuje superelastické chování se silnou závislostí na teplotě – ohýbání při pokojové teplotě a ohýbání při tělesné teplotě (37 °C) vytváří různé finální geometrie bez zohlednění jeho vlastností s tvarovou pamětí.

Elektronika a elektrika

Kontakty baterie, konektorové pružiny, svorkovnice a uzemňovací pružiny jsou všechny vyráběny ohýbáním kovového drátu nebo pásku. Berylliová měď a fosforový bronz jsou preferované materiály v tomto sektoru, protože kombinují vysokou elektrickou vodivost s vynikajícími pružinovými vlastnostmi. Kontaktní síla – síla, kterou působí ohnutý pružinový kontakt na protilehlý povrch – musí být udržována v rozmezí ±15 %, aby bylo zajištěno spolehlivé elektrické spojení bez poškození protikusu.

Spotřební zboží a nábytek

Matrace pružinové jednotky, pružiny rámu pohovky, drátěné rámy košů jízdních kol, věšáky na šaty a háčky na stojany jsou velkoobjemové produkty na ohýbání drátu, kde cena za kus řídí výběr stroje. V tomto segmentu má rychlost výroby přednost před ultra-těsnými tolerancemi. Stroj na tvarování drátu produkující 50 milionů pružinových jednotek matrace Bonnell ročně pro jednoho zákazníka potřebuje maximální dobu provozuschopnosti a minimální dobu výměny – nikoli přesnost na úrovni mikronů.

Letectví a obrana

Ohýbání drátů pro letectví a kosmonautiku spojuje přísné tolerance lékařské medicíny s objemovými požadavky automobilového průmyslu – ale přidává požadavky na regulační dokumentaci, kterým jiná průmyslová odvětví nečelí. Každá forma drátu použitá v systémech kritických pro let musí být vysledovatelná k certifikovanému materiálu, musí být vyrobena na kalibrovaném a ověřeném zařízení a musí být zkontrolována podle norem AS9100. Stroj na ohýbání pružin používaný v letecké výrobě nese úplnou historii kalibrace a záznam o validaci procesu.

Výběr správného ohýbacího stroje na pružiny: praktický rámec rozhodování

Výběr stroje na ohýbání pružin není cvičením procházení katalogu. Správný stroj závisí na konkrétní kombinaci požadavků na součást, objemu výroby, materiálu a rozpočtu. Následující rámec řeší rozhodnutí v logickém sledu.

Krok 1: Definujte rozsah průměru drátu a materiál

Každý stroj na ohýbání pružin má jmenovitý rozsah průměrů drátu a provoz na okrajích tohoto rozsahu snižuje životnost stroje a kvalitu dílů. Vyberte stroj, jehož jmenovitý střed odpovídá vašemu nejběžnějšímu průměru drátu. Pokud váš produktový mix má rozpětí 0,5 mm až 3,0 mm, zvažte raději dva menší stroje než jeden stroj běžící na horní hranici pro drát s velkým průměrem a spodní hranici pro jemný drát.

Krok 2: Posouzení složitosti geometrie součásti

Jednoduchá tlačná pružina s rovnými konci potřebuje pouze 2osý CNC navíjecí stroj. Zkrutná pružina s přesazenými rameny ve dvou rovinách potřebuje minimálně 4 osy. Složitá 3D forma drátu s více ohybovými rovinami a uzavřeným koncem smyčky vyžaduje 6–8 os. Překoupení počtu os zvyšuje náklady bez výhod; underbuying vytváří geometrická omezení, která nelze obejít.

Krok 3: Odhadněte roční objem výroby

Toto je nejpřímější důvod pro úroveň automatizace a investice do stroje. Použijte následující hrubá měřítka:

• Méně než 50 000 kusů/rok: ruční nebo poloautomatické ohýbací nástroje, nízké investiční náklady
• 50 000–500 000 kusů/rok: základní CNC navíjecí nebo tvarovací stroj, 30 000–80 000 USD
• 500 000–5 milionů kusů/rok: CNC ohýbačka pružin střední třídy s víceosým řízením, 80 000–200 000 USD
• Více než 5 milionů kusů/rok: vysokorychlostní CNC drátotvorný stroj s průběžnou kontrolou, 200 000 USD

Krok 4: Vyhodnoťte možnosti ovladače a softwaru

CNC ovladač je mozkem každého stroje na ohýbání pružin. Mezi klíčové funkce, které je třeba vyhodnotit, patří: kapacita úložiště partprogramu, režim simulace (umožňuje testování nového programu bez protahování drátu strojem), nastavení kompenzace odpružení, počítadlo výroby a protokolování chyb a kompatibilita s offline programovacím softwarem. Výrobci jako Wafios, Simplex a Numalliance nabízejí proprietární ovladače se simulačními nástroji specifickými pro pružiny, které zkušeným operátorům zkracují dobu nastavení prvního článku z hodin na 20–40 minut.

Krok 5: Zohledněte náklady na nástroje a dodací lhůtu

Cena stroje je pouze částí celkové investice. Nástroje – ohýbací čepy, navíjecí hroty, trny, řezací nástroje – přidávají 5 000 – 30 000 $ za plně vybavený stroj a dodací lhůty pro zakázkové nástroje mohou dosáhnout 4–8 týdnů. Zahrňte to do časových plánů projektu pro uvedení nových dílů na trh, zejména pokud dodávky strojů a nástrojů pocházejí od samostatných dodavatelů.

Kontrola kvality v operacích ohýbání drátu

Kontrola kvality ohýbaného kovového drátu přesahuje měření několika kusů na začátku směny. Konzistentní kvalita vyžaduje monitorování v průběhu procesu, statistickou kontrolu a jasný plán vzorkování, který odpovídá úrovni rizika každé dimenze.

Kritické rozměry ve formách drátu a pružinách

U pružin jsou kritické rozměry typicky: volná délka, průměr závitu (vnitřní nebo vnější), počet aktivních závitů, geometrie typu konce a zatížení při specifikovaném průhybu. U drátěných tvarů kritické rozměry zahrnují celkovou délku, úhly ohybu, průměry smyček a polohy otvorů nebo štěrbin. Funkční rozměry – ty, které přímo ovlivňují usazení, funkci nebo bezpečnost – by se měly měřit na každém dílu nebo minimálně na každém 500. dílu v závislosti na kapacitě procesu.

Společné kontrolní metody

• Optické komparátory a profilové projektory : promítání zvětšeného stínu součásti na obrazovku překrývající výkresový profil. Rychlý, bezkontaktní a účinný pro 2D tvary drátu do cca 300 mm.
• CMM (souřadnicový měřicí stroj) : s přesností ±0,002 mm, nezbytné pro složité 3D tvary drátu nebo tam, kde geometrické tolerance nelze kontrolovat ručními nástroji.
• Pružinové testery (zatěžovací testery) : změřte sílu pružiny v definovaných ohybových bodech, přímo ověřujte funkční výkon spíše než jen geometrii.
• Funkční měřidla : go/no-go měřidla, která kontrolují, zda se díl vejde na místo sestavy. Nejrychlejší metoda kontroly kvality pro velkoobjemovou výrobu.
• Systémy vidění integrované do stroje na ohýbání pružin : stále dostupnější na strojích střední až vyšší třídy, kontrola geometrie každého dílu v cyklu a automatické vyhazování nevyhovujících dílů.

Cíle způsobilosti procesu (Cpk).

Minimální Cpk 1,33 je standardním požadavkem pro většinu aplikací s drátěnými pružinami v automobilech, což znamená, že průměr procesu je alespoň 4 standardní odchylky od nejbližšího limitu specifikace. Dosažení Cpk ≥1,67 je vyžadováno některými zákazníky v automobilovém průmyslu Tier 1 u pružin kritických z hlediska bezpečnosti. Dosažení těchto cílů vyžaduje jak schopný stroj na ohýbání pružin, tak důslednou kontrolu vstupního materiálu – variace mechanických vlastností drátu mezi cívkami je často největším jediným zdrojem rozměrového rozptylu ve výrobě.

Odstraňování nejčastějších závad ohýbání drátu

I na dobře nastaveném ohýbačce pružin se zkušenou obsluhou se objevují vady ohybu drátu. Vědět, jak je rychle diagnostikovat a opravit, snižuje zmetkovitost a prostoje.

Systematická evidence závad je nezbytná. Když se závada opakuje ve více sériích, je hlavní příčinou téměř vždy změna materiálu nebo opotřebení nástroje – obojí lze předvídat a lze jim předejít správnými plány údržby a vstupními postupy kvalifikace materiálu.

Povrchová úprava a konečná úprava po ohýbání kovového drátu

Ohýbání obvykle není konečnou operací. V závislosti na aplikaci procházejí součásti ohýbaného kovového drátu jedním nebo více dokončovacími kroky, které ovlivňují vzhled, odolnost proti korozi, únavovou životnost a třecí vlastnosti.

Shot Peening pro zlepšení života při únavě

Brokování zavádí do povrchu drátu zbytková tlaková napětí, která působí proti tahovým napětím, která iniciují únavové trhliny během cyklického zatěžování. U automobilových ventilových pružin a torzních pružin s vysokým cyklem může brokování zvýšit únavovou životnost o 30–100 % ve srovnání s neoloupanými protějšky. Tento proces je standardní praxí pro pružiny s konstrukční životností nad 500 000 cyklů.

Uvolnění stresu / nastavení tepla

Po ohnutí kovového drátu zůstávají v bodech ohybu zbytková napětí z operace tváření. U přesných pružin tato napětí způsobují pomalou změnu rozměrů v čase (uvolnění napětí), pokud nejsou pružiny tepelně fixovány. Nastavení tepla zahrnuje zatížení pružiny do její pevné výšky nebo definované stlačené polohy a její udržování při teplotě 150 °C–250 °C po dobu 20–30 minut. Tento proces stabilizuje volnou délku v rozmezí ±0,2 mm a výrazně snižuje relaxaci během provozu.

Galvanické pokovování a povlakování

Zinkování (elektrogalvanizace) je nejběžnější antikorozní ochranou forem ocelových drátů v nekritických aplikacích. Vrstva zinku o tloušťce 5–8 µm poskytuje dostatečnou ochranu při vnitřních aplikacích nebo při mírném venkovním vystavení. Pro drsnější prostředí nabízí pokovení slitinou zinku a niklu (obsah niklu 12–15 %) 5–10× lepší odolnost proti korozi. Nerezové a měděné dráty obvykle nevyžadují pokovování. Plastový povlak – PVC máčení nebo nylonový práškový povlak – se používá pro drátěné formy, které vyžadují elektrickou izolaci nebo tam, kde by kovový kontakt mohl poškodit protilehlou součást.

Trendy utvářející budoucnost technologie ohýbání kovových drátů

Technologie ohýbání drátu není statická. Několik vývojových trendů mění způsob, jakým jsou stroje na ohýbání pružin navrhovány, programovány a integrovány do výrobních prostředí.

Offline programování a digitální dvojčata

Programování stroje na ohýbání pružin historicky vyžadovalo vedení drátu skrz stroj v iteracích pokus-omyl, dokud geometrie neodpovídala tisku. Moderní offline programovací software simuluje proces ohýbání ve 3D, předpovídá odpružení, kolize nástrojů a geometrické odchylky, než se spotřebuje jediný kus drátu. Například software FMU společnosti Wafios a Spring CAM společnosti Numalliance zkracují dobu nastavení prvního článku o 40–60 % ve srovnání s metodami ručního programování, podle zpráv průmyslových uživatelů.

Optimalizace procesu s pomocí AI

V řízení procesu ohýbání drátu se začínají objevovat algoritmy strojového učení. Tyto systémy shromažďují data snímačů – profily ohybové síly, změny rychlosti posuvu, teplotu – a používají tato data k předpovědi, kdy opotřebení nástroje začne ovlivňovat kvalitu dílu, a spouštějí výstrahy údržby dříve, než se objeví závady. První implementace hlásí 20–35% snížení neplánovaných prostojů na velkoobjemových ohýbacích linkách pružin.

Systémy rychlé výměny nástrojů

Vzhledem k tomu, že se sortiment výrobků zvyšuje a velikost šarží se zmenšuje, doba přestavby na stroji na ohýbání pružin se stala konkurenčním rozdílem. Rychloupínací nástrojové systémy využívající přesně broušené držáky nástrojů s opakovatelnými polohovacími funkcemi umožňují zkušenému operátorovi přepnout stroj z jednoho čísla dílu na druhé za 15–30 minut, ve srovnání s 2–4 hodinami u tradičních nástrojů. To je zvláště cenné pro smluvní výrobce pružin, kteří používají 50 různých čísel dílů týdně.

Vysoce pevné a pokročilé zpracování slitinového drátu

Nízký tlak v automobilovém průmyslu a trend miniaturizace v elektronice tlačí ohýbání drátu do stále obtížnějších materiálů. Vysokopevnostní drát ventilové pružiny s pevností v tahu nad 2 200 MPa, superelastický nitinol při pokojové teplotě a slitiny kobaltu a chrómu pro lékařské implantáty – to vše vyžaduje stroje s vyšší silovou kapacitou, tvrdší nástrojové materiály a sofistikovanější kompenzaci zpětného odpružení, než byly standardní před pěti lety. Trh s pokročilými drátotvornými stroji schopnými manipulovat s těmito materiály roste ročně přibližně o 6–8 %. , tažené především poptávkou po elektrických vozidlech a zdravotnických pomůckách.
