Ohýbačka kovů a ohýbačka pružin: Kompletní průvodce

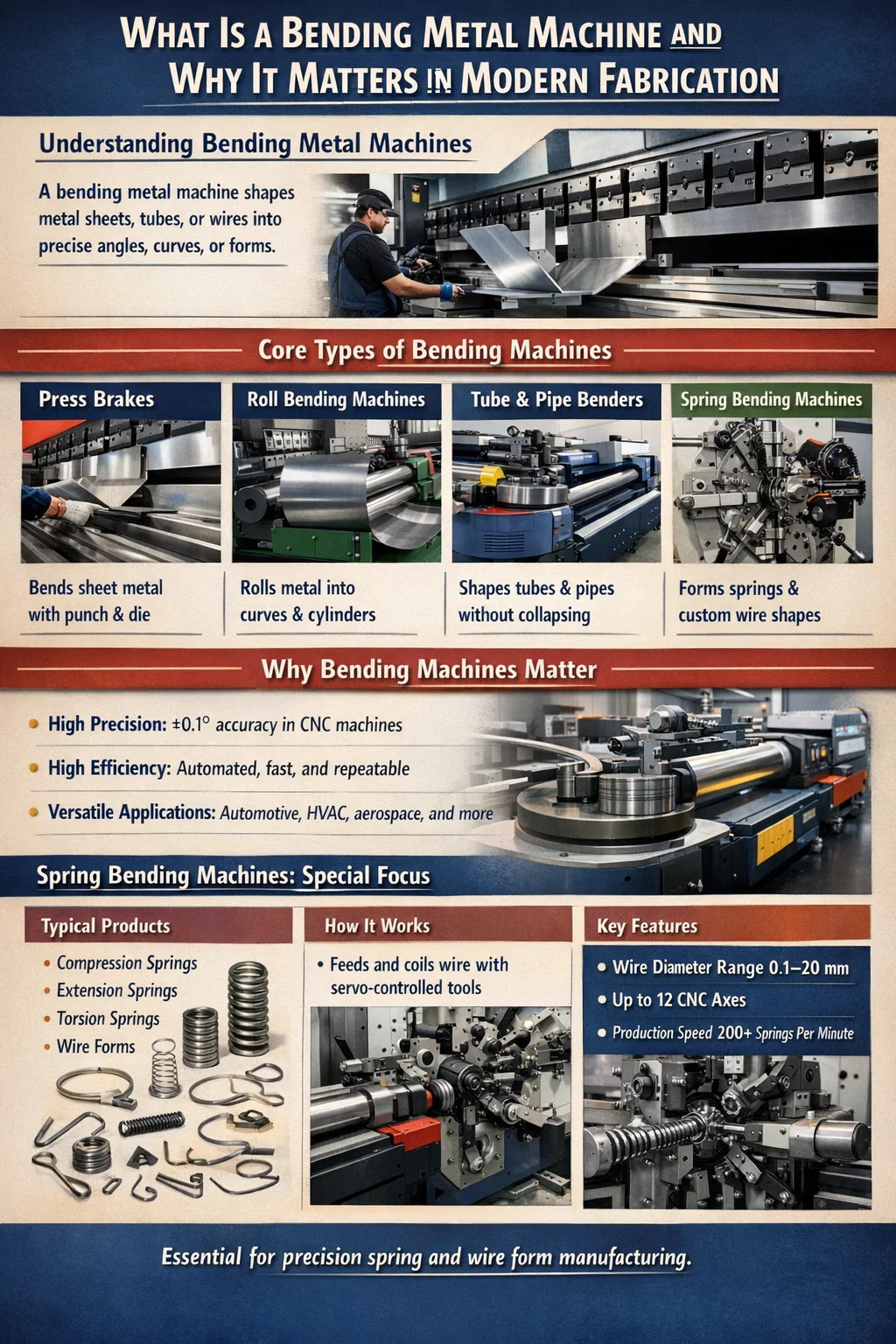

Co je to ohýbací stroj a proč na něm záleží v moderní výrobě

A stroj na ohýbání kovů je průmyslové zařízení určené k deformaci kovových obrobků – plechů, tyčí, trubek nebo drátů – do přesných úhlů, křivek nebo složitých trojrozměrných tvarů bez řezání nebo svařování. Hlavní závěr je jasný: pokud vaše výrobní linka vyžaduje konzistentní, opakovatelné kovové tvary v měřítku, specializovaný ohýbací stroj není volitelným vybavením – je to páteř vašeho pracovního postupu. Ruční ohýbání představuje lidskou chybu, nekonzistentní poloměry ohybu a únavu obsluhy; mechanizované ohýbání eliminuje všechny tři.

Moderní ohýbačky kovů sahají od jednoduchých hydraulických ohraňovacích lisů schopných ohýbat 3mm plech z měkké oceli až po sofistikované víceosé CNC systémy, které dokážou provést 40 různých ohýbacích sekvencí v jediném automatizovaném cyklu. Například CNC ohraňovací lis střední třídy může dosáhnout úhlové opakovatelnosti ±0,1°, což je v podstatě nedosažitelné ručním ovládáním. Pro automobilové držáky, vzduchotechnické potrubí, nábytkové rámy, elektrické skříně a stovky dalších kategorií produktů není tato úroveň přesnosti luxusem – je to výrobní požadavek.

Ohýbačka pružin je specializovanou podskupinou širší rodiny ohýbacích strojů. Zatímco obecný ohraňovací lis se zaměřuje na plech, a stroj na ohýbání pružin je navržen speciálně pro navíjení, navíjení a tvarování drátu nebo tyče do tlačných pružin, tažných pružin, torzních pružin a vlastních tvarů drátu. Tyto dva typy strojů často koexistují ve stejném zařízení – a pochopení toho, jak se vzájemně doplňují, je zásadní pro každého manažera výroby, který získává vybavení.

Základní typy ohýbacích strojů a jejich aplikace

Pojem "stroj na ohýbání kovů" zastřešuje několik různých architektur strojů. Výběr špatného typu pro vaši aplikaci vede ke špatné kvalitě dílu, nadměrnému opotřebení nástrojů a zbytečným investičním výdajům. Níže je strukturovaný rozpis hlavních kategorií.

Lis na brzdy

Ohraňovací lis je celosvětově nejrozšířenější ohýbačkou plechu. Využívá sadu razníku a matrice k aplikaci lokalizované síly podél přímky, čímž se vytvoří jediný ohyb na tah. Hydraulické ohraňovací lisy dominují v náročných aplikacích – ohýbání ocelových plechů o tloušťce až 25 mm v délkách ohybu 6 metrů nebo více. Elektrické servo ohraňovací lisy, které jsou od roku 2018 stále populárnější, nabízejí úsporu energie ve výši 30–50 % ve srovnání s hydraulickými protějšky a poskytují rychlejší cykly pro práci na tenké vrstvě (0,5–3 mm). CNC ohraňovací lisy přidávají programovatelné polohování zadního dorazu, automatickou kompenzaci koruny a vícekrokové řazení ohybů, což zkracuje dobu nastavení z hodin na minuty při přepínání mezi programy dílů.

Ohýbačky rolí

Stroje na ohýbání válců – také nazývané plátové válce nebo ohýbačky sekcí – používají dva nebo tři poháněné válce k nepřetržitému zakřivení kovu do oblouků, prstenců nebo válců. Jsou nepostradatelné pro výrobu tlakových nádob, potrubí, architektonické ocelové konstrukce a výrobu nádrží. Tříválcový symetrický stroj je standardem pro výrobu velkoprůměrových válců z plochého plechu. Čtyřválcový stroj přidává čtvrtý válec, který předem ohýbá přední hranu, čímž se eliminuje ploché místo, které je klasickým omezením tříválcových konstrukcí. V závislosti na tonáži stroje a průměru válce jsou dosažitelné poloměry ohybu od úzkých 150 mm oblouků až po jemné oblouky o délce několika metrů.

Ohýbačky trubek a trubek

Stroje na ohýbání trubek ohýbají duté profily – kulaté, čtvercové nebo obdélníkové trubky – bez zborcení průřezu. Ohýbání s rotačním tažením, nejpřesnější metoda, upne trubku proti formovací matrici a otáčí ji kolem pevné ohýbací matrice, často s vnitřním trnem zabraňujícím zborcení stěny. Tato metoda je standardní v automobilových výfukových systémech, ochranných klecích, rámech jízdních kol a leteckých hydraulických vedeních. CNC ohýbačky trubek s vícevrstvými nástrojovými hlavami mohou vyrábět díly vyžadující více ohybů v různých rovinách – jeden automobilový výfukový díl může mít 8 až 12 různých ohybů naprogramovaných v sekvenci.

Ohýbačky drátů a pružin

Stroje na ohýbání drátu a stroje na ohýbání pružin zpracovávají polotovary s menším průměrem – obvykle drát o průměru od 0,1 mm do 20 mm – a tvarují jej do složitých dvourozměrných nebo trojrozměrných tvarů drátu, svorek, držáků, háčků a pružin. Tato kategorie si zaslouží zvláštní diskusi a je podrobně popsána v následujících částech.

Pružinová ohýbačka: Jak funguje a čím se odlišuje

A stroj na ohýbání pružin — také označovaný jako stroj na navíjení pružin, CNC pružinový formovač nebo stroj na tvarování drátu v závislosti na konfiguraci — je vysoce specializovaný ohýbací stroj určený ke zpracování drátěného polotovaru na pružiny a drátěné formy s vysokou propustností. Pochopení principu jeho fungování pomáhá objasnit, proč jej nelze jednoduše nahradit univerzálním ohýbacím strojem.

Mechanismus podávání drátu a tváření

Drát je tažen z cívky nebo rovnán ze svitku a veden přes přesné vodicí válečky do tvářecí zóny. Mechanismus podávání – typicky servopoháněný systém přítlačných válců – řídí délku podávaného drátu s přesností ±0,05 mm. Ve tvarovací zóně navíjecí bod nebo tvarovací nástroj vychyluje drát pro vytvoření průměru cívky. Nástroj pro rozteč současně řídí axiální posun cívky a určuje volnou délku a stoupání pružiny. Řezací mechanismus – buď rotační řezačka nebo vačkový nůž poháněný vačkou – odděluje hotovou pružinu od drátu v naprogramovaném bodě.

Na CNC ohýbačkách pružin je každá osa – délka posuvu, poloha navíjecího bodu, úhel stoupání nástroje a načasování řezu – nezávisle servořízena a synchronizována prostřednictvím centrálního ovladače pohybu. Špičkové stroje od výrobců jako Wafios, Itaya nebo Bamatec dokážou vyrábět tlačné pružiny rychlostí přesahující 200 kusů za minutu pro drát malého průměru (pod 1 mm), s opakovatelností rozměrů, které se ruční navíjení pružiny nemůže přiblížit.

Typy vyráběných pružin

• tlačné pružiny: Šroubové cívky, které odolávají tlakové síle. Nejběžnější typ pružin, používaný ve všem od kuličkových per až po automobilové ventilové rozvody.
• Prodlužovací pružiny: Těsně vinuté cívky s háčky na každém konci, navržené tak, aby odolávaly natahování. Geometrie háku je naprogramována do CNC cyklu.
• Torzní pružiny: Drát navinutý do cívky s rovnými nohami, které při zkroucení ukládají energii. Dveřní panty, kolíčky na prádlo a mechanismy garážových vrat spoléhají na torzní pružiny.
• Tvary drátu: Zakázkové tvary ohýbaného drátu – spony, držáky, rukojeti, kroužky a háky – vyráběné na víceosých CNC ohýbačkách drátu, které dokážou ohýbat drát ve 3D prostoru.
• Kuželové a sudové pružiny: Pružiny s proměnným průměrem vyžadující koordinované nastavení bodu navíjení během tvářecího cyklu – tato schopnost jedinečná pro CNC ohýbačky pružin.

Role Springbacku v Spring Bending

Zpětné odpružení – elastické zotavení kovu po ohýbání – je ústřední výzvou ve všech operacích ohýbání kovů, ale je obzvláště důležité při výrobě pružin. Protože funkční výkon pružiny závisí na přesných geometrických rozměrech (volná délka, průměr závitu, stoupání), jakékoli odpružení, které způsobí rozměrovou odchylku, se přímo převede na pružinu, která nesplňuje specifikaci zatížení. CNC ohýbačky pružin kompenzují zpětné odpružení algoritmicky: řídicí software přehýbá drát o vypočítanou hodnotu tak, aby po elastickém zotavení dopadla hotová pružina na cílový rozměr. Tato hodnota nadměrného ohybu se liší podle materiálu drátu, průměru, stavu temperování a poloměru ohybu a moderní stroje ukládají tyto hodnoty do materiálových knihoven pro rychlou změnu úlohy.

Klíčové technické specifikace, které je třeba zvážit při nákupu ohýbačky kovů

Nákup ohýbačky kovů – ať už ohraňovacího lisu, ohýbačky pružin nebo ohýbačky trubek – vyžaduje vyhodnocení souboru technických parametrů, které určují, zda stroj skutečně dokáže vyrobit vaše díly. Spoléhat se na popis prodejce bez ověření těchto čísel podle vašich požadavků na součástky je způsob, jak společnosti skončí se stroji, které tuto práci nezvládnou.

Pro ohraňovací lisy a ohýbačky plechu

• Tonáž: Maximální ohybová síla, kterou může stroj vyvinout, vyjádřená v tunách nebo kilonewtonech. Poddimenzovaná tonáž způsobuje neúplné ohyby; nadrozměrná tonáž plýtvá kapitálem a energií. Vypočítejte požadovanou tonáž pomocí vzorce: T = (575 × t² × L) / V, kde t je tloušťka materiálu v mm, L je délka ohybu v mm a V je šířka otvoru matrice.
• Délka ohybu: Maximální délka jednoho přímého oblouku, typicky 1,25 m až 6 m. Ujistěte se, že přesahuje váš nejdelší rozměr dílu.
• Zdvih zadního dorazu a přesnost: Zadní doraz umístí materiál před každým ohybem. CNC zadní doraz s přesností polohování ±0,01 mm je standardem pro přesnou práci.
• Otevřená výška a zdvih: Určuje, jak hluboko lze ohnout krabici nebo kanál, aniž by součást narážela na rám stroje.
• Korunovací systém: Větší stroje se při zatížení vychylují, což způsobuje, že střed ohybu je mělčí než okraje. Aktivní korunovací systém kompenzuje toto vychýlení automaticky.

Pro pružinové ohýbačky

• Rozsah průměrů drátu: Každý stroj je dimenzován pro určitý rozsah průměrů drátu — například 0,3–3,5 mm nebo 1–8 mm. Provoz mimo tento rozsah snižuje kvalitu a riskuje poškození stroje.
• Počet CNC os: Základní stroje na navíjení pružin mohou mít 4 osy; pokročilé víceposuvné stroje na tvarování drátu mohou mít 8 až 16 nezávislých servoos, což umožňuje složité 3D tvarování drátu v jediném cyklu.
• Rychlost výroby: Měřeno v kusech za minutu. Rychlost se značně liší podle průměru drátu a geometrie pružiny – stroj produkující 200 ppm na drátu 0,5 mm může vyrobit pouze 30 ppm na drátu 3 mm.
• Rozsah průměrů cívky: Minimální a maximální vnější průměr pružin, které může stroj vyrobit, určený rozsahem nastavení navíjecího bodu.
• Ovládací systém a programovací rozhraní: Moderní stroje na ohýbání pružin používají proprietární CNC řídicí jednotky s grafickým programovacím rozhraním. Někteří výrobci nabízejí simulační software, který zobrazí náhled geometrie pružiny před spuštěním drátu, což výrazně snižuje zmetkovitost nastavení.
• Usměrňovač krmiva: Víceválcový rovnač drátu před tvářecí zónou odstraňuje zbytkové zakřivení z navinutého drátu. Neadekvátní narovnání je hlavní příčinou nekonzistentní geometrie pružiny.

Materiály zpracované ohýbacími stroji

Ohýbaný materiál určuje výběr nástrojů, požadavky na tonáž, kompenzaci odpružení a dosažitelný poloměr ohybu. Ne všechny kovy se ohýbají stejně a ohýbací stroj optimalizovaný pro měkkou ocel může při pokusu o ohýbání tvrzené pružinové oceli nebo titanu přinést zcela odlišné výsledky – nebo zcela selhat.

Měkká ocel a nízkouhlíková ocel

Výchozí referenční materiál pro ohýbačky kovů. Měkká ocel (mez kluzu přibližně 250 MPa) je shovívavá, ohýbá se čistě a má mírné odpružení. Je to materiál používaný v nominálních hodnotách stroje a doporučeních pro otevírání zápustek. Měkká ocel třídy S235 nebo A36 se spolehlivě ohýbá na minimální vnitřní poloměr ohybu 0,5× tloušťka materiálu bez praskání.

Vysokopevnostní a pokročilá vysokopevnostní ocel

Ocel HSLA (mez kluzu 350–700 MPa) a třídy AHSS používané v konstrukcích automobilových karoserií vyžadují podstatně větší tonáž k ohýbání – často 2 až 3 násobek tonáže požadované pro ekvivalentní tloušťku měkké oceli . Odpružení je také proporcionálně vyšší: ohyb 90° u oceli HSLA může vyžadovat naprogramování razníku na 84–87°, aby se dosáhlo 90° po obnovení odpružení. Otvor matrice musí být také širší, aby se zabránilo praskání na linii ohybu.

Nerezová ocel

Austenitické nerezové oceli (304, 316) se během ohýbání deformují, což zvyšuje odolnost při postupu ohýbání. Vyžadují přibližně o 50 % více tonáže než měkká ocel stejné tloušťky a vykazují výrazné odpružení. Povrchy nástrojů musí být udržovány v čistotě, aby se zabránilo kontaminaci nerezové oceli, která způsobuje korozi během provozu.

Hliníkové slitiny

Hliník vyžaduje menší tonáž než ocel, ale je náchylnější k povrchovým skvrnám a praskání, pokud je ohýbán napříč směrem vláken plechu. Podmínky temperování jsou kritické: 5052-H32 se snadno ohýbá na poloměr 1× tloušťky, zatímco 6061-T6 ve stejné tloušťce může prasknout, pokud se poloměr ohybu nezvýší na 3–4× tloušťku. Stroje na ohýbání pružin zpracovávající hliníkový drát pro elektrotechnický nebo obalový průmysl musí používat leštěná vedení a tvarovací nástroje, aby se zabránilo poškození povrchu.

Pružinová ocel a tvrdě tažený drát

Pružinová ocel – typicky ocel s vysokým obsahem uhlíku (0,6–1,0 % uhlíku) nebo legovaná pružinová ocel, jako je 51CrV4 – je primárním materiálem pro stroje na ohýbání pružin. Tyto materiály mají mez kluzu 1 000–2 000 MPa a extrémně vysoké odpružení. Stroj na ohýbání pružin musí být schopen aplikovat tvářecí síly, které překračují mez kluzu drátu, a přitom přesně řídit plastickou deformaci, která určuje konečnou geometrii pružiny. Hudební drát (ASTM A228) je nejběžnější typ pružinového drátu — přes 70 % přesných tlačných pružin jsou navíjeny z hudebního drátu nebo tvrdě taženého drátu kvůli jejich stálé pevnosti v tahu a kvalitě povrchu.

CNC vs. Hydraulické vs. Manuální: Výběr správného řídicího systému

Každý ohýbací stroj spadá do jedné ze tří úrovní řízení: ruční, hydraulický/mechanický se základním ovládáním nebo plně CNC. Každá vrstva má odlišný profil nákladů a schopností a správná volba závisí na objemu výroby, složitosti součásti a dostupných dovednostech operátora.

Ruční ohýbačky

Ruční skládací brzdy, ručně ovládané skříňové a pánvové brzdy a ručně nastavované stroje na navíjení pružin jsou vhodné pro prototypovou práci, velmi nízkou objemovou výrobu (méně než 50 dílů na sérii) nebo situace, kdy je rozmanitost dílů extrémně vysoká a nastavení se neustále mění. Jejich kapitálové náklady jsou nízké – ruční skládací brzdu schopnou ohnout 1,2 mm ocel na 1 m lze zakoupit za 500 – 3 000 USD. Kompromisem je kvalita závislá na operátorovi, pomalá propustnost a značné fyzické úsilí u těžších měřidel. V kontextu výroby pružin se soustruhy s ručním pružinovým navíjením stále používají pro prototypování a zakázkové jednokusové zakázky, kde by doba CNC programování přesáhla hodnotu dílů.

Hydraulické stroje se základním ovládáním

Hydraulické ohraňovací lisy s jednoduchým hloubkovým dorazem a ručně nastaveným zadním dorazem představují tahouna malých a středních dílen po celém světě. Tyto stroje jsou robustní, relativně snadno se udržují a jsou schopné náročné práce. Hydraulický ohraňovací lis o hmotnosti 100 tun a 2,5 m se základním 2osým zadním dorazem obvykle stojí 15 000 až 40 000 USD v závislosti na značce a původu. Jsou vhodné pro středněobjemové série jednoduchých dílů – rovné příruby, kanály a úhelníky z měkké oceli nebo hliníku, kde je vyžadován jeden nebo dva ohyby na díl.

CNC ohýbačky

Plné CNC řízení přemění ohýbací stroj na programovatelnou výrobní buňku. V CNC ohraňovacím lisu jsou uloženy stovky programů dílů, z nichž každý definuje sekvenci ohybu, polohy zadního dorazu, hloubku dráhy razníku, korekci vyklenutí a parametry materiálu. Operátoři vyberou program, načtou součást a stroj automaticky provede celou sekvenci ohýbání. Doba nastavení pro opakovanou úlohu klesne ze 45–90 minut (na ručně nastaveném stroji) na méně než 5 minut. Pro továrnu s 20–30 různými čísly dílů denně má toto snížení neproduktivního času ročně větší hodnotu než cenová prémie CNC systému.

CNC ohýbačky pružin přinášejí analogické výhody: jakmile je program pružin napsán a kvalifikován, každá následující výrobní série začíná od známé dobré základní linie. Změny parametrů – průměr cívky, volná délka, rozteč – vyžadují pouze softwarové úpravy spíše než mechanické úpravy. Přední CNC ovladače pružinových strojů od Wafios (Německo) a Itaya (Japonsko) zahrnují rozměrovou zpětnou vazbu v reálném čase: integrovaný měřicí systém kontroluje každou pružinu podle naprogramované specifikace a automaticky vyřazuje díly mimo toleranci. Doba kvalifikace prvního článku se sníží o 60–80 % ve srovnání s ručně nastavenými navíjecími stroji.

Nástroje pro ohýbačky kovů: výběr, údržba a náklady

Ohýbačka je jen tak schopná jako její nástroje. U ohraňovacích lisů určuje sada razníku a matrice minimální poloměr ohybu, dosažitelný úhel ohybu a maximální tloušťku materiálu. U strojů na ohýbání pružin definují navíjecí nástroje, nástroje pro rozteč a řezné nástroje geometrie pružin, které lze vyrobit. Nástroje jsou opakující se náklady, které je třeba zohlednit při výpočtu celkových nákladů na vlastnictví.

Lisovací nástroje pro brzdy

Standardní ohraňovací lisy evropského typu (kompatibilní s Trumpf/Wila) se staly de facto celosvětovým standardem, přičemž nástroje jednoho výrobce osazují stroje od desítek dalších. Profily děrovačů se pohybují od děrovačů s ostrým úhlem (30°) pro těsné příruby přes děrovače s husím krkem pro hluboké ohýbání krabic až po lemovací razníky pro záhyby s nulovým poloměrem. Otvory do V se vybírají na základě tloušťky materiálu: průmyslovým pravidlem je otvor do V = 6–10× tloušťka materiálu pro ohýbání vzduchem. Razníky a matrice z kalené nástrojové oceli ve standardních konfiguracích vydrží 500 000 až 1 000 000 zdvihů, než vyžadují renovaci. Speciální nástroje – válečkové kladičky pro poloměrové ohýbání, ofsetové razníky pro úzké příruby – zvyšují všestrannost, ale zvyšují náklady na skladové zásoby nástrojů.

Obráběcí stroje na ohýbání pružin

Nástroje pro stroj na ohýbání pružin jsou specifičtější pro aplikaci než ohraňovací lisy. Navíjecí hroty jsou obvykle opatřeny hroty z karbidu wolframu, aby vydržely nepřetržité obrušování vysokopevnostního drátu při vysoké rychlosti. Bod navíjení může před výměnou vydržet 50–200 milionů cyklů, ale to se výrazně liší podle stavu povrchu drátu a mazání. Obdobně podléhají opotřebení roztečné nástroje, vodicí trubky a řezné nástroje, které je nutné v pravidelných intervalech kontrolovat. Udržování zásob spotřebního materiálu pro nástroje – zejména pro velkoobjemové výrobní pružiny – zabraňuje nákladným neplánovaným odstávkám. Náklady na kompletní sadu nástrojů pro nový profil pružin na CNC ohýbačce pružin se pohybují od 200 do 2 000 USD v závislosti na složitosti, což je mírné ve srovnání s náklady na ohraňovací lisy pro neobvyklé geometrie součástí.

Postupy údržby nástrojů

• Každých 50 000 zdvihů zkontrolujte hroty razníku ohraňovacího lisu, zda nejsou odštípnuty nebo zdeformovány; vyštípaný razník vytváří v ohnuté části nárůst napětí, který může způsobit předčasné únavové selhání v provozu.
• Udržujte povrchy matrice V čisté od kovových úlomků; usazené částice způsobují povrchové značení na spodní straně obrobku.
• Aplikujte vhodné mazivo na drát (obvykle ve vodě rozpustný tažný olej) na posuvy drátu stroje na ohýbání pružin; nedostatečné mazání zvyšuje opotřebení navíjecího nástroje 3–5×.
• Nástroje ohraňovacího lisu skladujte ve vyhrazených stojanech, které zabraňují kontaktu mezi řeznými hranami; kontakt nástroje s nástrojem způsobuje mikroštípání, které dramaticky zkracuje životnost.
• Zaznamenávejte cykly používání nástrojů a stanovte intervaly výměny na základě naměřeného opotřebení, nikoli pouze vizuální kontroly – rozměrový posun rozměrů pružin související s opotřebením často předchází viditelnému poškození nástroje.

Běžné problémy s kvalitou při ohýbání kovů a jak je opravit

Každý provoz stroje na ohýbání kovů naráží na opakující se problémy s kvalitou. Identifikace hlavní příčiny – stroje, nástroje, materiálu nebo programování – je nezbytným předpokladem pro vyřešení problému. Následují nejčastější závady, se kterými se setkáváme při operacích ohraňování a ohýbání pružin, s jejich příčinami a nápravami.

Nekonzistence úhlu po celé délce ohybu

Příznak: Ohyb 90° měří 90° ve středu, ale 92° na koncích, nebo naopak. Příčina na ohraňovacím lisu: prohnutí rámu stroje (prohnutí) pod zatížením, což způsobí, že se střed lůžka prohne více než jeho konce. Oprava: aktivujte korunovací systém; pokud stroj postrádá korunování, použijte segmentovou matrici se silnějšími sekcemi ve středu nebo zkraťte délku ohybu, abyste zůstali v rámci jmenovité kapacity stroje pro přímé ohyby. Na stroji na ohýbání pružin naznačuje kolísání stoupání podél délky pružiny opotřebovaný nástroj pro stoupání nebo nekonzistentní rovnání drátu.

Odpružení variace mezi díly

Příznak: Díly ohnuté na stejný program vycházejí s mírně odlišnými úhly – v rámci jedné dávky nebo mezi dávkami. Příčina: změny materiálových vlastností mezi svitky nebo plechy. Dokonce i certifikovaný materiál stejné jakosti se může mezi výrobními tavbami lišit o ±5–10 % v meze kluzu. Oprava: spodní ohýbání (ražba) místo vzduchového ohýbání eliminuje kolísání odpružení za cenu vyšší tonáže — materiál je plně plasticky deformován přes svou tloušťku. U pružinového ohýbání se to projevuje jako rozptyl volných délek a je korigováno zpřísněním specifikací dodavatele drátu (rozsah pevnosti v tahu), zlepšením narovnání drátu a použitím zpětnovazebního měření v uzavřené smyčce k úpravě parametrů tváření v reálném čase.

Praskání na linii ohybu

Symptom: Na vnějším povrchu ohybu se tvoří mikrotrhliny nebo viditelné zlomeniny. Příčiny: poloměr ohybu příliš těsný pro materiál, ohýbání proti směru zrna materiálu (směr válcování) nebo použití tvrzeného materiálu, který má nedostatečnou tažnost. Oprava: zvětšete vnitřní poloměr ohybu (u většiny ocelí minimálně 1× tloušťka materiálu v příčném směru, 2× v podélném směru u tvrdších slitin). U plechu orientujte díly tak, aby čára ohybu byla kolmá ke směru válcování. U pružinového drátu praskání indikuje vady povrchu drátu nebo poloměr navíjení pod minimem pro daný průměr drátu a tvrdost.

Drift volné délky pružiny během výrobního provozu

Příznak: Délka volné pružiny začíná na jmenovité hodnotě a postupně se zvyšuje nebo snižuje v průběhu výrobního cyklu bez změn programu. Příčina: tepelná roztažnost podávacích válců stroje nebo tvářecích nástrojů při zahřívání stroje od studeného startu nebo progresivní opotřebení navíjecího bodu měnící efektivní poloměr navíjení. Oprava: před výrobním měřením počkejte 15–20 minut zahřátí; sledovat a zaznamenávat volnou délku do statistického regulačního diagramu procesu během běhu; stanovte intervaly výměny nástrojů na základě naměřeného posunu délky spíše než na základě libovolných časových intervalů.

Průmyslové aplikace: Tam, kde jsou nepostradatelné ohýbačky kovů a pružinové ohýbačky

Pochopení toho, která průmyslová odvětví nejvíce závisí na ohýbacích strojích na kov, pomáhá uvést do kontextu rozsah této kategorie zařízení a sázky spojené s výběrem a údržbou strojů.

Výroba automobilů

Jedno osobní vozidlo obsahuje odhad 100 až 200 jednotlivých pružinových součástí — pružiny ventilů, pružiny zavěšení, pružiny sedla, vratné pružiny brzd, pružiny spojky a desítky drátěných svorek a držáků. Každý z nich je vyroben na pružinovém ohýbacím stroji. Ohýbačky plechu vyrábějí výztuhy karoserie, konzoly, tepelné štíty a konstrukční prvky. Požadavky automobilového průmyslu na tolerance – v kombinaci s objemy výroby měřenými v milionech jednotek ročně – činí z CNC ohýbacích strojů s měřením v průběhu procesu a statistickou kontrolou procesu zásadní.

Letectví a obrana

Letecké aplikace vyžadují sledovatelnost a certifikaci v každém výrobním kroku. CNC ohýbačky v leteckých zařízeních musí udržovat kompletní revizní záznamy — zaznamenávat, který program byl použit, jaké byly parametry stroje a jaké byly naměřené rozměry jednotlivých dílů. Titan, Inconel a slitiny hliníku a lithia představují extrémní problémy s ohýbáním: odpružení titanu je přibližně dvojnásobek oceli při ekvivalentní tloušťce, což vyžaduje sofistikovanou kompenzaci nadměrného ohybu. Stroje na ohýbání pružin v letectví vyrábějí pružiny podvozků, pružiny vyhazovacích sedel a vratné pružiny ovládacích lanek podle přesných specifikací zatížení ověřených povinnými zátěžovými zkouškami.

Elektronika a elektrická zařízení

Elektronický průmysl používá stroje na ohýbání pružin k výrobě kontaktních pružin pro konektory, kontakty baterií, spínací pružiny a držáky tvaru drátu v materiálech od fosforového bronzu a beryliové mědi až po nerezovou ocel. Tyto díly jsou často extrémně malé – běžné jsou průměry drátu 0,1–0,5 mm – a vyžadují rychlost výroby několik set kusů za minutu s rozměrovými tolerancemi ±0,02 mm. Ohýbačky plechu vyrábějí kryty, šasi a držáky chladičů pro elektronická zařízení z hliníku a oceli.

Stavebnictví a HVAC

Ohraňovací lisy a skládací brzdy dominují konstrukci a kovovýrobě HVAC, vyrábějící potrubí, lemování, fasádní panely, konstrukční konzoly, úhelníky překladu a kryty zařízení z galvanizované oceli, hliníku a plechu z nerezové oceli. Plechová dílna sloužící obchodu HVAC může provozovat 3–8 ohraňovacích lisů různých kapacit pro manipulaci s různými materiály a velikostmi dílů. Produktivita v těchto dílnách se měří lineárními metry ohýbaného profilu za směnu – dobře vedený CNC ohraňovací lis dokáže vyrobit 2 000 až 4 000 lineárních metrů ohýbaného výrobku za 8hodinovou směnu v závislosti na složitosti dílu a materiálu.

Výroba zdravotnických prostředků

Lékařské pružiny a drátěné formy – vodicí dráty katétrů, chirurgické klipové pružiny, fixační pružiny implantátů a součásti diagnostického zařízení – jsou vyráběny na přesných ohýbacích strojích na pružiny podle specifikací biomedicínské kvality. Mezi materiály v tomto sektoru patří nerezová ocel 316L, nitinol (slitina nikl-titan s tvarovou pamětí) a titan. Obzvláště náročné je tváření nitinolového drátu na stroji na ohýbání pružin: superelastické chování materiálu znamená, že se nepoužijí standardní modely odpružení a dráhy nástroje musí být vyvinuty empiricky pro každou geometrii součásti.

Průvodce nákupem: Na co se zaměřit při nákupu ohýbačky pružin nebo ohraňovacího lisu

Získávání ohýbacího stroje na kov – zejména stroje na ohýbání pružin – vyžaduje větší péči než nákupy většiny investičních zařízení, protože schopnost stroje je vysoce specifická pro aplikaci a výkonnostní rozdíly mezi dodavateli jsou značné. Následující kontrolní seznam platí bez ohledu na to, zda kupujete nový, repasovaný nebo použitý.

Než se obrátíte na dodavatele, definujte své požadavky na součást

• Pro ohraňovací lisy: maximální tloušťka materiálu, maximální délka ohybu, minimální vnitřní poloměr ohybu, úhlová tolerance a roční objem výroby podle rodiny dílů.
• Pro stroje na ohýbání pružin: materiál drátu a rozsah průměrů, typy pružin (tlaková, tažná, torzní, tvar drátu), minimální a maximální průměr cívky, volný rozsah délek, tolerance specifikace zatížení a požadovaná rychlost výroby v kusech za minutu.
• Identifikujte svých 5 čísel dílů s nejvyšším objemem a 3 geometricky nejsložitější čísla dílů – stroj si musí poradit jak s vodícími prvky objemu, tak s obtížnými díly.

Hodnotit dodavatele na základě aplikační odbornosti, nejen specifikací strojů

Dodavatel, který může spustit vaše skutečné vzorové díly na svém předváděcím stroji a ukázat vám výsledky kontroly prvního artiklu, je nekonečně cennější než ten, který poskytuje pouze technické listy. Než se zavážete k nákupu, trvejte na předvedení stroje s vaším drátem nebo pásovým materiálem. Vyžádejte si reference od zákazníků ve vašem oboru a kontaktujte je. Zeptejte se konkrétně na přesnost v průběhu času (nejen výkon po vybalení), dostupnost náhradních dílů a reakci technické podpory, když stroj během výroby selže.

Celkové náklady na vlastnictví za 10 let

Pořizovací cena ohýbacího stroje je obvykle 40–60 % jeho celkových nákladů na vlastnictví po dobu 10leté životnosti. Zůstatek zahrnuje nástroje (5 000 – 50 000 USD po dobu životnosti stroje pro ohraňovací lis), údržbu a náhradní díly (rozpočet 2–4 % z kupní ceny ročně), spotřebu energie (80tunový hydraulický ohraňovací lis spotřebuje přibližně 7,5 kW; ekvivalentní elektrický servostroj spotřebuje v průměru 1,5–2 kW) a zaškolení obsluhy. U stroje na ohýbání pružin připočítejte náklady na šrot drátu během nastavování – špatně naprogramovaná úloha tvarování pružiny na CNC stroji může spotřebovat 5–15 kg drátu, než se dosáhne dobrého vzorku, což při 3–8 USD/kg pro hudební drát představuje 15–120 USD ztráty suroviny na nastavení.

Použité a repasované stroje: příležitost a riziko

Použitý ohraňovací lis od renomovaného výrobce — AMADA, Trumpf, Bystronic, LVD — může dodat 80–90 % kapacity nového stroje za 30–50 % pořizovací ceny, za předpokladu, že stroj byl řádně udržován a řídicí jednotka CNC a hydraulický systém jsou v dobrém stavu. Mezi klíčové kontrolní body patří rovnoběžnost berana (kontrola s přesností na úrovni beranu ve více polohách), přesnost polohování zadního dorazu (ověření testovacím programem s 20 po sobě jdoucími polohovacími cykly a měřením odchylek) a stav hydraulického oleje a stabilita tlaku v systému. U použitých strojů na ohýbání pružin zkontrolujte opotřebení navíjecího nástroje, stav podávacího válečku a ověřte, že řídicí systém může komunikovat se současným programovacím softwarem – zastaralé proprietární řídicí jednotky mohou způsobit, že stroj bude prakticky nepoužitelný, pokud software již není podporován.

Bezpečnostní požadavky pro provoz ohýbacích strojů

Ohraňovací lisy a ohýbačky pružin patří mezi obráběcí stroje s největší pravděpodobností zranění při výrobě kovů. Zejména ohraňovací lis má dlouhou historii zranění rukou a prstů způsobených rychle se zavírajícím razníkem a matricí. Moderní bezpečnostní normy výrazně snížily míru zranění, ale jejich dodržování vyžaduje pochopení konkrétních bezpečnostních systémů.

Bezpečnostní systémy ohraňovacích lisů

• Laserová bezpečnostní ochrana (např. SICK PSENvip, Lazer Safe): Laserová clona namontovaná těsně před děrovačem monitoruje bod ztlumení – bod, ve kterém je děrovač dostatečně blízko k materiálu, takže ochrana prstů před zónou uzavření již není možná. Pokud je nad bodem ztlumení detekována překážka, beran se zastaví. Toto je aktuální bezpečnostní standard pro nové ohraňovací lisy prodávané v EU a na většině dalších regulovaných trhů.
• Obouruční ovládání: Vyžaduje, aby byly obě ruce na ovládacích tlačítkách současně, aby se zahájil cyklus ohýbání, čímž se zabrání tomu, aby jedna ruka byla v oblasti matrice během sestupu berana.
• Bezpečné sledování rychlosti: Beran klesá nízkou rychlostí (typicky ≤10 mm/s) v zóně tlumení – posledních několik milimetrů před kontaktem s materiálem – i když je aktivní bezpečnostní ochrana jako sekundární ochranná vrstva.
• Obvody nouzového zastavení: Tlačítka nouzového zastavení nožního pedálu a tlačítka nouzového zastavení namontovaná na rámu musí splňovat požadavky na bezpečnostní okruh kategorie 3 nebo 4 podle normy ISO 13849 a poskytovat redundantní kanály zastavení.

Bezpečnost stroje na ohýbání pružin

Stroje na ohýbání pružin představují jiný profil poranění: primárním nebezpečím jsou odletující konce drátu během navíjení, zvláště když dojde k přetržení drátu nebo chybnému podávání při vysoké výrobní rychlosti. Konce drátu při rychlosti 150–200 m/min mohou způsobit vážné tržné rány. Minimálními bezpečnostními požadavky jsou uzavřené střežení kolem tvářecí zóny, povinné OOP (ochranné brýle a rukavice odolné proti proříznutí) a automatické zastavovací systémy spouštěné senzory přerušení drátu. Stroje na ohýbání pružin by nikdy neměly být provozovány s odstraněnými ochrannými kryty, a to ani během nastavování a nastavování – postup, který dramaticky zvyšuje riziko zranění a je hlavní příčinou zranění, ke kterým dochází v zařízeních na výrobu pružin.
