Automatický stroj na navíjení drátu: Jak to funguje a jak si vybrat

Co vlastně automatický stroj na navíjení drátu dělá – a proč na tom záleží

Automatický stroj na navíjení drátu navíjí, měří a váže drát nebo kabel do konzistentních cívek bez zásahu operátora mezi cykly. Stroj vytáhne drát ze zásobní cívky, spočítá délku nebo hmotnost na přednastavenou hodnotu, navine cívku s kontrolovaným napětím, sváže nebo zalepí svazek, poté jej vysune a spustí další cyklus – to vše v nepřetržité smyčce. V závislosti na modelu se doba cyklu na cívku pohybuje od 8 až 45 sekund , což znamená, že jeden stroj dokáže vyrobit 80 až 450 hotových svitků za hodinu. Tato výstupní úroveň je fyzicky nemožná ručně a je hlavním důvodem, proč výrobci investují do automatizace.

Kategorie zahrnuje řadu podtypů. Základní navíjecí jednotka zpracovává měkký drát v pevných průměrech. Vysokorychlostní varianty přidávají servopoháněná posuvná ramena pro vrstvené navíjení. Kombinované linky zahrnují inline řezání, stripování nebo etiketování. Stroj na navíjení pružin sdílí určitou mechanickou DNA – také ohýbá drát do opakujícího se šroubovitého tvaru – ale je navržen pro mnohem užší rozměrové tolerance a vyšší síly odpružení, obvykle pracuje s drátem z tvrdší slitiny o průměru 0,1 mm až 20 mm. Pochopení těchto rozdílů pomáhá kupujícím přizpůsobit správný stroj jejich skutečným výrobním potřebám.

Základní komponenty, které definují výkon stroje

Každý automatický stroj na navíjení drátu je postaven na malém souboru subsystémů. Jak dobře je každý subsystém navržen, určuje propustnost, kvalitu cívky a dlouhodobou spolehlivost.

Systém řízení krmení a tahu

Drát vstupuje do stroje přes rovnací jednotku a sadu hnacích válců. Systém řízení tahu – typicky rameno tanečnice spojené se servo nebo pneumatickým válcem – udržuje rychlost podávání drátu a zpětné napětí konstantní bez ohledu na rychlost, kterou se zásobní cívka odvíjí. Nekonzistentní napětí způsobuje změny průměru cívky, volné omotání nebo zauzlování. Prémiové stroje udržují napětí uvnitř ±2 % přes celou cívku od prvního ovinutí po poslední. Levné modely často přeskakují zpětnou vazbu napětí v uzavřené smyčce, která je viditelná jako posun průměru, když zásobní cívka klesne pod 20 % kapacity.

Sestava navíjecího ramene nebo vřetena

Navíjecí rameno se otáčí kolem trnu s pevným nebo nastavitelným průměrem. Na jednoramenném stroji jedno rameno položí drát v jediném průchodu; u jednotky se dvěma rameny nebo s rotačním ramenem se dvě protilehlá ramena střídají, aby se doba cyklu zkrátila na polovinu. Průměr trnu nastavuje vnitřní průměr (ID) hotové cívky. Nastavitelné trny – obvykle ovládané pneumaticky – umožňují rychlé přepínání mezi velikostmi cívek bez výměny nástrojů, což je zásadní pro smluvní výrobce provozující více SKU za směnu. Typický rozsah ID na automatickém navíjecím stroji střední třídy je 80 mm až 500 mm , ačkoli speciální stroje dosahují délky pouhých 30 mm pro přístrojový kabel.

Systém měření

Délka cívky je měřena rotačním kodérem na hnacím válci nebo laserovým senzorem počítajícím posun drátu. Měření na základě hmotnosti – pomocí inline siloměru – je upřednostňováno pro aplikace, kde prodejní cenu určuje hmotnost cívky, nikoli délka (běžné u balených drátů v maloobchodě). Měření délky založené na kodéru dosahuje přesnosti ±0,1 % až ±0,5 % v závislosti na rozlišení kodéru a prokluzu hnacího válce. Pro kabely s vysokou hodnotou, jako jsou optické nebo koaxiální kabely, je přijatelná prahová hodnota ±0,1 % nebo lepší.

Vázací jednotka

Jakmile je navíjení dokončeno, musí být cívka zajištěna. Tři běžné způsoby vázání jsou: ovinutí lepicí páskou, aplikace twist-tie a páskování na suchý zip nebo plastový pásek. Systémy tepelného těsnění jsou rychlé (méně než 2 sekundy na cívku) a vytvářejí čistý maloobchodní vzhled. Twist-tie jednotky jsou pomalejší, ale nevyžadují žádnou spotřební pásku. Pásky jsou standardní pro těžké průmyslové svitky nad 5 kg. Vázací jednotka je nejčastějším místem údržby na vysoce produkčních linkách – vázací hlavy na páskových jednotkách obvykle vyžadují preventivní údržbu každou 500 000 až 800 000 cyklů .

Automatický stroj na navíjení drátu vs. Stroj na navíjení pružin : Klíčové rozdíly

Tyto dva typy strojů jsou často zaměňovány, protože oba navíjejí drát do spirálových tvarů. V praxi se jejich konstrukční záměr, specifikace vodičů a výstupní tolerance podstatně liší.

Stroj na navíjení pružin používá sadu tvářecích nástrojů – navíjecí hrot, roztečný nástroj a frézy pro tváření konců – k výrobě dílů s přesnými mechanickými charakteristikami pružiny. Stroj musí kompenzovat odpružení, které se mění s tvrdostí drátu a průměrem. CNC stroje na navíjení pružin to dělají automaticky prostřednictvím zpětné vazby s uzavřenou smyčkou. Automatický stroj na navíjení drátu nemá obdobnou výzvu: navíjí měkký, tažný drát, který drží svůj tvar bez kompenzace zpětného odpružení. Složitost nástrojů a jednotkové náklady stroje na navíjení pružin jsou proto podstatně vyšší — CNC navíječka pružin pro jemný drát začíná zhruba na 40 000 USD , zatímco kolem začíná automatický stroj na navíjení elektrických kabelů základní úrovně 8 000 až 15 000 USD .

Rychlost výroby a propustnost: Jak čísla ve skutečnosti vypadají

Specifikace rychlosti v katalozích strojů mohou být bez kontextu zavádějící. Výrobci uvádějí maximální rychlost navíjení v metrech za minutu (m/min) – ale konečný výkon cívky za hodinu do značné míry závisí na velikosti cívky, metodě vazby a na tom, zda je řezání inline nebo offline.

Zvažte typický scénář: výrobce potřebuje 50metrové cívky elektrického vodiče 2,5 mm², svázané páskou, s vloženým automatickým štítkovačem. Při rychlosti navíjení 80 m/min zabere každá 50metrová cívka přibližně 37,5 sekundy navíjení. Přidejte 2 sekundy pro vazbu pásky a 1,5 sekundy pro aplikaci štítků a celková doba cyklu je zhruba 41 sekund – výnos přibližně 88 cívek za hodinu . Přesuňte to na 100metrové cívky: navíjení trvá 75 sekund, vázání a označování zbývá 3,5 sekundy, celkový cyklus je 78,5 sekund – nyní je výstup 46 cívek za hodinu .

To ilustruje, proč při výpočtu ROI záleží na velikosti cívky stejně jako na rychlosti stroje. Druhý stroj na stejné výrobní lince zdvojnásobuje výkon při zhruba 60–70 % nákladů prvního stroje (není třeba duplikovat rovnačku, stojan na zásobní cívku nebo infrastrukturu řídicích skříní).

Úspora práce operátora

Ruční navíjení drátu zkušeným pracovníkem produkuje zhruba 40 až 60 svitků za hodinu pro malé svitky (do 25 m) a 20 až 35 svitků za hodinu pro větší svitky (50–100 m), přičemž únava snižuje výkon o 15–25 % během 8hodinové směny. Automatický stroj na navíjení drátu udržuje svou jmenovitou rychlost po celou směnu bez změn souvisejících s únavou. Při sazbě práce 18 USD/hodinu a automatizačním cyklu, který nahrazuje 1,5 FTE pozice na stroj, dosáhne stroj střední třídy s cenou 25 000 USD návratnosti v roce pod 14 měsíců ve dvousměnném provozu – údaj v souladu se studiemi návratnosti investic publikovanými několika asociacemi průmyslu drátů a kabelů.

Odvětví a aplikace, kde se používají automatické stroje na navíjení drátu

Stroj se objevuje v překvapivě široké škále průmyslových odvětví, z nichž každé má specifické požadavky na výkon.

• Výrobci elektrických drátů a kabelů — největší segment uživatelů. Balení měděných vodičů ve standardních maloobchodních délkách (10 m, 25 m, 50 m, 100 m) pro trhy s elektroinstalací v budovách a domácnostech. Klíčovými požadavky jsou vzhled cívky a stálá hmotnost.
• Výrobci telekomunikačních kabelů — sestavy svinutých datových kabelů, koaxiálních a optických vláken. Přesnost délky je rozhodující, protože zákazníci nakupují a stříhají ze svitků; 0,5% chyba délky na 500 m bubnu stojí měřitelný produkt.
• Dodavatelé automobilových kabelových svazků — podsestavy předem nastříhaného a stočeného drátu dodávané just-in-time na montážní linky. Při rozhodování o nákupu zde dominuje doba cyklu a rychlost přechodu.
• Zemědělské a stavební dodávky — pozinkovaný plotový drát, ostnatý drát a balíkovací drát svinutý do pevné hmotnosti (typicky 5 kg, 10 kg, 25 kg na cívku). Systémy měření založené na hmotnosti jsou v tomto segmentu standardem.
• Výrobci prodlužovacích kabelů a příslušenství elektrického nářadí — svinutí hotového vícevodičového kabelu s lisovanými zástrčkami, což vyžaduje stroje, které obsahují konektory procházející cestou vinutí.
• Továrny na pružiny a spojovací materiál — kromě vyhrazených strojů na navíjení pružin tato zařízení často provozují samostatné automatické stroje na navíjení drátu pro balení surového drátu pružiny zakoupeného ve velkém pro následné zpracování.

Jak vybrat správný automatický stroj na navíjení drátu pro vaši výrobní linku

Kupující často nadhodnocují nebo podhodnocují stroje tím, že se zaměřují na jediný parametr – obvykle rychlost navíjení – a přitom ignorují problémy s kompatibilitou, které po instalaci způsobují skutečné problémy. Strukturované hodnocení pomocí následujících kritérií se vyhne nejčastějším chybám při zadávání zakázek.

Typ drátu a rozsah průměru

Definujte celý rozsah průměrů drátu a materiálů, se kterými musí stroj pracovat – nejen váš aktuální primární produkt. Stroj dimenzovaný na měděný vodič 1,5–6 mm² dnes tuto práci zvládá, ale pokud se produktový mix rozšíří na 10 mm² nebo 16 mm², může stávající stroj postrádat požadovanou vůli krouticího momentu nebo trnu. Potvrďte, že napínací systém stroje zvládne jak nejtužší, tak i nejflexibilnější drát v plánovaném rozsahu bez překonfigurování.

Velikost cívky a rozsah hmotnosti

Vnitřní průměr, vnější průměr a šířka cívky musí všechny spadat do mechanického obalu stroje. U těžkých svitků – nad 8 kg – ověřte, že vyhazovací systém stroje a dopravník (pokud je součástí dodávky) jsou dimenzovány pro toto zatížení. Cívky vypadlé z podhodnoceného vyhazovače se při nárazu uvolní, což je běžná stížnost na kvalitu, která má původ v nedostatečné mechanické specifikaci, nikoli v chybě operátora.

Metoda měření

Vyberte si mezi měřením na základě délky (kodér) a měřením hmotnosti (snímač zatížení) podle toho, jak vaši zákazníci specifikují produkt. Prodej po metrech: použijte kodér. Prodej po kilogramech nebo librách: použijte siloměr. Některé stroje nabízejí obojí v hybridní konfiguraci – užitečné pro zařízení, která obsluhují maloobchodní (váha) a obchodní (délka) zákazníky ze stejné linky.

Kompatibilita systému vazby

Přizpůsobte systém vázání vašemu standardu balení a dodavatelskému řetězci spotřebního materiálu. Páskové jednotky tepelně svařitelné používají proprietární role s páskou – ověřte, zda stroj akceptuje standardní komerčně dostupné šířky pásky (obvykle 12 mm nebo 19 mm) nebo zda váš dodavatel skladuje proprietární velikost za konkurenceschopnou cenu. Jednotky Twist-tie nevyžadují žádný speciální spotřební materiál, ale přidávají 1–3 sekundy na cyklus ve srovnání s páskou.

Řídicí systém a integrace

Moderní automatické stroje na navíjení drátu používají řízení na bázi PLC (řady Siemens S7 a Mitsubishi FX jsou nejběžnější u zařízení vyráběných v Číně; Allen-Bradley u strojů sestavených v Severní Americe). Ujistěte se, že jazyk HMI odpovídá jazyku vašeho operátora – překvapivé množství strojů přichází s pouze čínským rozhraním, které vyžaduje nákladné přeprogramování. Pro integraci Průmyslu 4.0 ověřte, zda stroj podporuje OPC-UA nebo Modbus TCP pro export výrobních dat do systémů MES.

Poprodejní podpora dodavatele

Stroj na navíjení drátu běžící na dvě směny vyrábí přes 300 000 svitků ročně . Opotřebení vázací hlavy, kalibrace kodéru a výměna hnacího řemene jsou rutinní – nikoli výjimečné – události údržby. Před nákupem si ověřte dodací lhůtu dostupnosti dílů, možnosti vzdálené diagnostiky dodavatele a zda jsou ve vašem regionu k dispozici místní servisní technici. Stroje od dodavatelů bez regionální podpory mohou 2–6 týdnů nečinně čekat na díly, což smaže měsíce úspor práce.

Běžné problémy s kvalitou a jejich hlavní příčiny

Pochopení poruchových režimů automatických strojů na navíjení drátu pomáhá jak kupujícím vyhodnotit zařízení, tak výrobním manažerům diagnostikovat problémy bez zbytečných prostojů.

• Variace průměru cívky mezi cívkami — téměř vždy vysledováno nekonzistentním ovládáním napětí. Zkontrolujte limity zdvihu ramena naklápěče, pneumatický tlak na napínací válec a opotřebení válečku rovnačky.
• Posun délky během výrobní série — prokluzování snímače na hnacím válci, obvykle způsobené opotřebením povrchu válce nebo hromaděním nečistot. Čištění válce a kontrola spojky kodéru vyřeší 80 % případů.
• Volné vnější obaly — nedostatečný přítlak během vázání, příliš rychlé zatažení trnu před dokončením vázání nebo náraz vyhození cívky. Postupně upravte dobu prodlevy vazby a rychlost zasouvání vřetena.
• Selhání vazby pásky — vystavení svitku pásky vlhkosti způsobí selhání lepidla; Teplotní posun tepelného těsnění způsobuje nepřilnutí nebo spálení. Skladujte pásku v klimaticky kontrolovaných podmínkách a čtvrtletně kalibrujte teplotu tmelu.
• Zalomení drátu při startu cívky — Před zahájením navíjení není konec vodícího drátu správně zachycen háčkem nebo svorkou trnu. Jedná se o problém s nastavením při výměně, nikoli o závadu stroje – operátoři vyžadují školení o sekvenci upínání.

Přehled cen: Co očekávat při různých úrovních rozpočtu

Ceny automatických strojů na navíjení drátu zahrnují širokou škálu. Následující úrovně odrážejí tržní ceny od roku 2024 pro stroje zaměřené na středněobjemové balení elektrických vodičů.

Stroje vyrobené v Číně dominují segmentu 8 000 – 35 000 USD a nabízejí konkurenceschopné specifikace. Evropské a japonské stroje – zejména od výrobců v Německu, Itálii a Japonsku – se soustředí na úroveň 40 000 USD a obvykle nabízejí užší tolerance, lepší dokumentaci a silnější regionální servisní sítě. Pro kupující v Severní Americe nebo Evropě, kteří nakupují od čínských dodavatelů, factoring v nákladech, dovozní cla (v současnosti 7,5–25 % v závislosti na kódu HS a stavu obchodní smlouvy) a náklady na instalaci jsou zásadní pro přesné srovnání celkových nákladů.

Stroje na navíjení pružin v kontextu: Když místo toho potřebujete přesné tvarování drátu

Pokud vaše aplikace zahrnuje výrobu pružin – kompresních, prodlužovacích, torzních nebo plochých – spíše než balení elektrického drátu, je správnou kategorií zařízení stroj na navíjení pružin. Kritéria výběru a výkonnostní kritéria se zcela liší od kritérií pro automatický stroj na navíjení drátu.

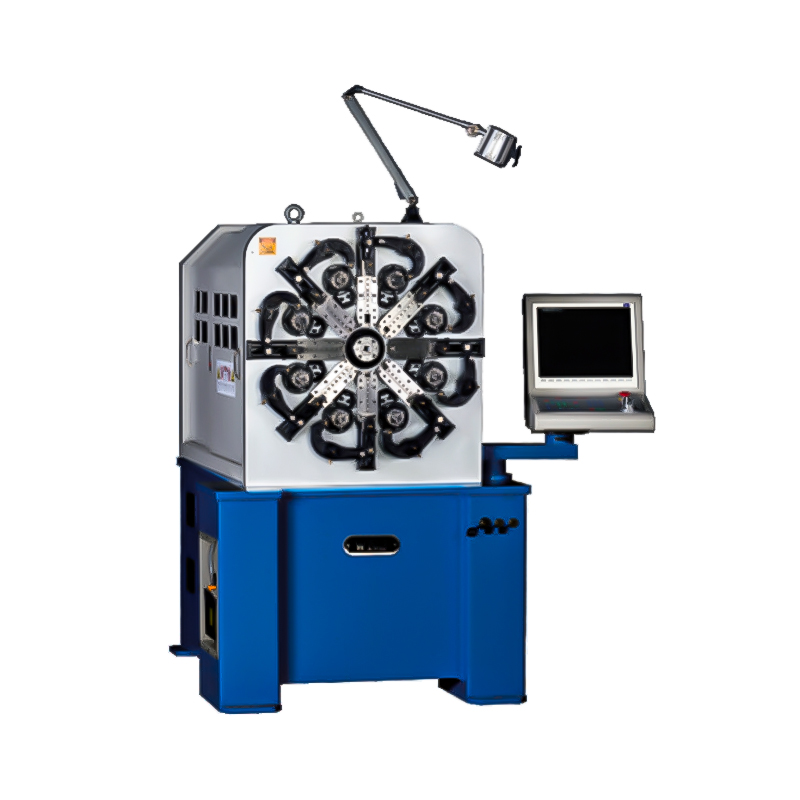

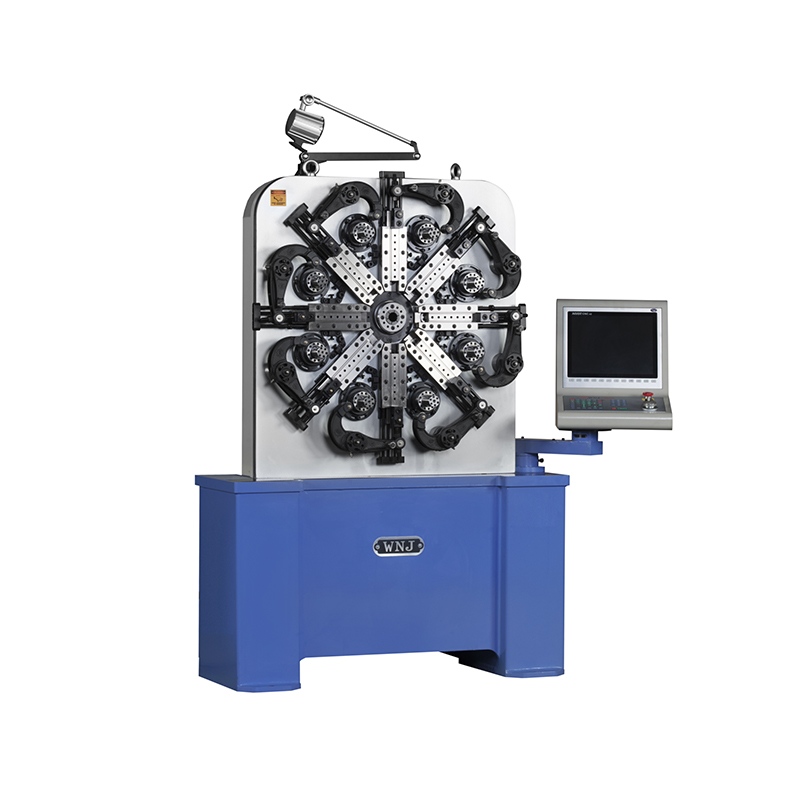

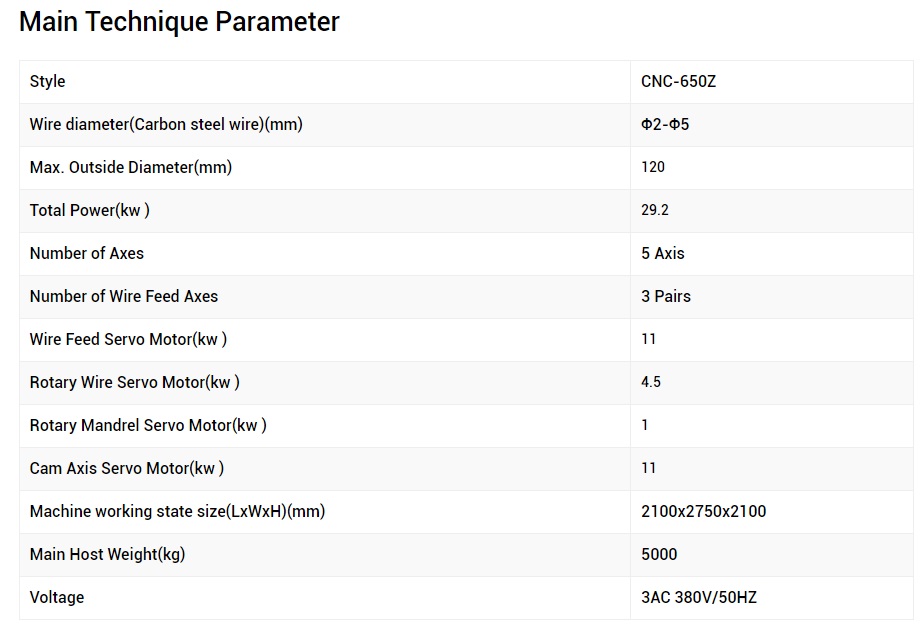

CNC stroj na navíjení pružin vyrábí pružiny podáváním natvrdo taženého nebo předem temperovaného drátu přes sadu tvářecích nástrojů pod kontrolou počítače. Stroj nastavuje stoupání, vnější průměr a konfiguraci zakončení v reálném čase na základě programu součásti. Špičkové CNC stroje na navíjení pružin – jako jsou stroje od Wafios (Německo), Itaya (Japonsko) nebo Simco (Tchaj-wan) – dosahují rozměrové opakovatelnosti ±0,02 mm na vnějším průměru a ±0,1 mm na volné délce, díky čemuž jsou vhodné pro automobilové ventilové pružiny, součásti lékařských zařízení a pružiny leteckých ovladačů.

Klíčovou společnou výzvou pro automatické stroje na navíjení drátu i stroje na navíjení pružin je konzistence podávání drátu. Oba spoléhají na přesné podávání drátu pro dosažení konzistentního výstupu. U stroje na navíjení pružin způsobuje nekonzistence podávání změny délky nebo stoupání, které selhávají při kontrole rozměrů. Ve stroji na navíjení drátu vytváří variace délky mezi cívkami, což vyvolává stížnosti zákazníků. Technické řešení je stejné – podávací válečky s uzavřenou smyčkou servořízení – což vysvětluje, proč se transfer technologií mezi dvěma kategoriemi strojů v posledním desetiletí zrychlil.

Zařízení, která vyrábějí jak pružiny, tak produkty vinutého drátu (jako jsou například dodavatelé automobilových součástek OEM, kteří také spravují vlastní dodávky dílčích součástí drátu), by měla mít rozpočet na dvě samostatné strojní linky. Pokus o použití stroje na navíjení pružin pro balení měkkého drátu nebo automatického stroje na navíjení drátu pro výrobu pružin má za následek špatnou kvalitu, nadměrné opotřebení nástrojů a frustraci obsluhy.

Plán údržby a typické náklady na spotřební materiál

Plánovaná údržba na automatickém stroji na navíjení drátu je jednoduchá. Následující plán odráží doporučení výrobce a praktické zkušenosti z továren na výrobu elektrických vodičů.

• denně: Odstraňte zbytky drátu z rovnacích válců a čepu navíjecího ramene; zkontrolujte dráhu vázací pásky, zda se na ní nenahromadilo lepidlo; zkontrolujte hodnoty pneumatického tlaku.
• Týdně: Namažte ložiska ramen vinutí a hnací hřídel; ověřte odečet kodéru proti naměřené délce cívky na 5 vzorkových cívkách; zkontrolujte zatahovací válec trnu na opotřebení těsnění.
• Měsíčně: Vyměňte povrch hnacího válce, pokud hloubka opotřebení přesahuje 0,3 mm; kalibrovat siloměr (stroje na měření hmotnosti); zkontrolujte, zda nejsou opotřebené čepele sekačky nebo pásky.
• Ročně: Kompletní výměna ložisek na navíjecím rameni; rekalibrace kodéru servomotoru; výměna baterie PLC; kompletní kontrola pneumatického okruhu.

Roční náklady na spotřebu u stroje pracujícího na dvě směny zahrnují přibližně 1 200–2 500 USD ve vázací pásce (předpokládáme 18mm pásku při 180 000–200 000 svitcích za rok), 300–600 USD za výměnu hnacího válce a 150–400 USD za pneumatická těsnění a armatury. Celkové roční náklady na údržbu řádně udržovaného stroje v tomto provozním profilu běží 2 000 – 4 000 USD nebo zhruba 8–16 % původní kupní ceny stroje za rok – zvládnutelné náklady v poměru k vytvořeným úsporám práce.

Často kladené otázky

Dokáže si automatický stroj na navíjení drátu poradit s pancéřovaným nebo stíněným kabelem?

Ano, za předpokladu, že napínací systém stroje a trn jsou dimenzovány pro tužší kabel. Pancéřovaný kabel má výrazně větší minimální poloměr ohybu než standardní vodič – vždy ověřte podle minimální tuhosti vodiče stanovené strojem, nejen podle průměru. Některé stroje navržené pro flexibilní kabel nemohou generovat dostatečný krouticí moment pro navíjení pancéřovaného kabelu bez přetížení motoru. Potvrďte jmenovitý výkon motoru (obvykle 2,2–7,5 kW pro stroje střední třídy) v porovnání s požadovanou silou navíjení kabelu.

Jaký je rozdíl mezi navíjecím strojem a převíjecím strojem?

Navíjecí stroj vyrábí hotové maloobchodní nebo distribuční svitky z hromadné dodávky. Převíjecí stroj přenáší drát z jednoho velkého bubnu nebo cívky na druhý, obvykle za účelem změny formátu cívky nebo kombinování nebo rozdělení velikosti dávek. Některé stroje provádějí obě funkce se změnou režimu v nastavení PLC. Pro většinu balicích aplikací je vhodnější vyhrazený automatický stroj na navíjení drátu, protože jeho systémy vázání a vyhazování jsou optimalizovány pro výstup hotové cívky.

Je možné provozovat více velikostí cívek na jednom stroji za směnu?

U strojů s uložením receptury v PLC je přepínání mezi velikostmi cívek otázkou výběru správné receptury a v případě potřeby úpravy průměru trnu. Vyvolání receptu trvá méně než 60 sekund; seřízení trnu na pneumatických systémech trvá 2–5 minut. Stroje bez uložení receptur vyžadují ruční opětovné zadání všech parametrů, což trvá 10–20 minut a představuje riziko chyby při zadání operátora. U zařízení s více než dvěma nebo třemi velikostmi cívek za směnu je ukládání receptur nesmlouvavou funkcí.

Jaké certifikáty bych měl hledat při nákupu?

Označení CE je vyžadováno pro stroje prodávané do Evropského hospodářského prostoru a ověřuje shodu se směrnicí o strojních zařízeních (2006/42/EC). Pro kupující ze Severní Ameriky hledejte na elektrickém panelu certifikaci UL nebo CSA. Čínští výrobci stále častěji dodávají stroje s označením CE na vývoz – ověřte, že certifikaci vydal akreditovaný notifikovaný orgán, který se sám neprohlásil. Vyžádejte si prohlášení o shodě a technický stavební soubor jako součást kupní smlouvy. Pro průmyslová odvětví se specifickými požadavky na bezpečnost (vodiče přiléhající k potravinám, dráty pro montáž lékařských zařízení) mohou platit další certifikace.

Jak souvisí stroj na navíjení pružin se zařízením na navíjení drátu ve výrobním závodě?

V závodech, které vyrábějí jak pružiny, tak balené drátěné výrobky, existují vedle sebe stroj na navíjení pružin a automatický stroj na navíjení drátu jako zcela samostatné linky. Sdílejí společný vstupní materiál — drát — ale slouží zcela jiným navazujícím procesům. Stroj na navíjení pružin napájí sestavu pružin nebo linku tepelného zpracování; automatický stroj na navíjení drátu zásobuje sklad hotových výrobků nebo expediční oblast. Křížové školení operátorů na obou typech strojů je možné, ale vyžaduje vyhrazený čas na školení, protože logika seřízení, kontrolní body kvality a priority údržby se mezi nimi podstatně liší.
